Descriere

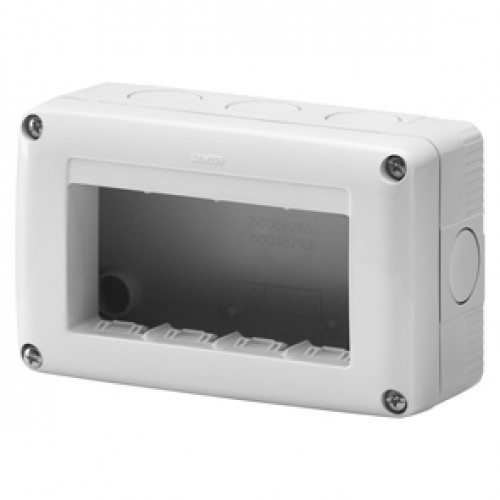

Doza pentru aparataj modular este destinata montajului aparent pe perete, pentru realizarea punctelor de comanda sau alimentare in instalatii electrice rezidentiale, comerciale si industriale. Constructia permite integrarea a 4 module de aparataj si ofera o solutie compacta pentru organizarea si protejarea conexiunilor in aplicatii interioare protejate.

Carcasa are culoare gri RAL 7035 si dimensiuni exterioare de 132x82x55 mm. Produsul are grad de protectie IP40, clasa de izolatie II si rezistenta la impact IK07. Este realizat fara halogeni, respecta standardul EN 60670-1, suporta testul cu fir incandescent la 650 grade C si testul de termopresiune cu bila la 70 grade C. Temperatura de instalare declarata este intre -25 si +60 grade C.

Pentru cablare, doza dispune de 8 orificii knock-out cu diametrul de 23 mm pe laterale si un orificiu pe partea inferioara. Decuparile sunt detasabile cu unealta, permitand configurarea traseului de cablu in functie de pozitia instalatiei. Sunt incluse elemente de trecere pentru cabluri cu diametrul intre 4 si 14 mm si pentru tuburi cu diametrul de 16 sau 20 mm. Capacul se fixeaza cu suruburi din otel rezistent la coroziune, cu cuplu de strangere recomandat de 0,8 Nm.

Montajul trebuie realizat pe o suprafata stabila, cu circuitul scos de sub tensiune si cu respectarea regulilor aplicabile instalatiilor electrice. Gradul IP40 indica protectie impotriva corpurilor solide, dar produsul nu este destinat expunerii directe la apa, umezeala permanenta sau intemperii. Pentru pastrarea izolatiei si a protectiei mecanice, se recomanda utilizarea accesoriilor compatibile, inchiderea corecta a capacului si realizarea conexiunilor de catre personal calificat.

Intrebari frecvente

Pentru ce tip de montaj este destinata aceasta doza?

Este destinata montajului aparent pe perete, pentru instalarea aparatajului modular in spatii interioare protejate.

Cate module de aparataj poate gazdui?

Doza este proiectata pentru integrarea a 4 module de aparataj.

Ce protectie ofera doza?

Are grad de protectie IP40, clasa de izolatie II si rezistenta mecanica la impact IK07.

Ce dimensiuni are doza?

Dimensiunile exterioare sunt de 132x82x55 mm.

Cum se introduc cablurile sau tuburile in doza?

Carcasa are 8 orificii knock-out cu diametrul de 23 mm pe laterale si un orificiu in partea inferioara. Sunt incluse treceri pentru cabluri cu diametrul de 4-14 mm si tuburi de 16 sau 20 mm.
