Descriere

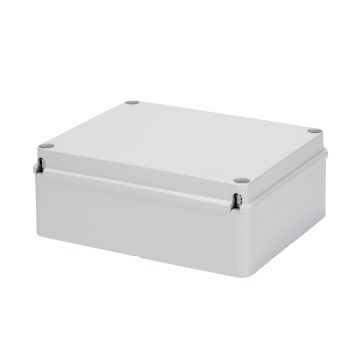

Doza de derivatie pentru montaj aparent este destinata realizarii conexiunilor si ramificatiilor electrice uzuale in instalatii rezidentiale, comerciale sau industriale. Constructia cu pereti netezi permite alegerea si pozitionarea intrarilor pentru cabluri in functie de configuratia instalatiei, iar capacul plat cu fixare prin suruburi protejeaza spatiul interior al dozei dupa realizarea conexiunilor. Culoarea gri RAL 7035 permite integrarea discreta in tablouri, spatii tehnice, ateliere si zone de instalare aparenta.

Dimensiunile interne sunt de 240x190x90 mm. Carcasa este fabricata din tehnopolimer GWPLAST 75, material halogen free conform EN 60754-2. Produsul are grad de protectie IP56 impotriva patrunderii prafului si a jeturilor puternice de apa, rezistenta la impact IK08, clasa de izolatie II conform IEC 61140 si temperatura de utilizare intre -25 si +60 grade C. Testul cu fir incandescent este specificat la 650 grade C, iar rezistenta la presiune cu bila este de 85 grade C.

Montajul se realizeaza aparent, pe o suprafata plana si stabila. Peretii netezi permit executarea gaurilor necesare pentru introducerea cablurilor, cu diametru maxim posibil de 37 mm. Capacul este prevazut cu patru suruburi izolante, sigilabile si articulate. Pentru mentinerea parametrilor de protectie si izolatie, intrarile de cablu trebuie echipate cu elemente de etansare adecvate diametrului cablurilor utilizate, iar capacul trebuie strans uniform la cuplul recomandat de 1,8 Nm.

Doza trebuie utilizata numai in limitele de temperatura si protectie declarate si instalata de personal calificat, cu instalatia electrica scoasa de sub tensiune. Dupa perforarea peretilor, este importanta verificarea etanseitatii tuturor intrarilor si a inchiderii corecte a capacului, pentru pastrarea gradului IP56. Pentru refacerea dublei izolatii si a gradului initial de protectie dupa fixare, se folosesc accesorii de izolare sau suporturi de montaj compatibile.

Intrebari frecvente

Care sunt dimensiunile acestei doze de derivatie?

Dimensiunile interne sunt de 240x190x90 mm, oferind spatiu pentru realizarea conexiunilor si organizarea conductoarelor.

Ce protectie ofera doza?

Doza are grad de protectie IP56, ceea ce inseamna protectie impotriva prafului si a jeturilor puternice de apa, precum si rezistenta mecanica la impact IK08.

Se poate monta aparent?

Da. Este proiectata pentru montaj aparent pe o suprafata plana si stabila.

Cum se introduc cablurile in doza?

Peretii sunt netezi si permit realizarea gaurilor necesare pentru cabluri. Diametrul maxim posibil al unei gauri este de 37 mm; pentru pastrarea etanseitatii se recomanda folosirea unor elemente de etansare adecvate.

Din ce material este realizata doza?

Carcasa este realizata din tehnopolimer halogen free, conform EN 60754-2, si este destinata utilizarii in intervalul de temperatura de la -25 la +60 grade C.
