Descriere

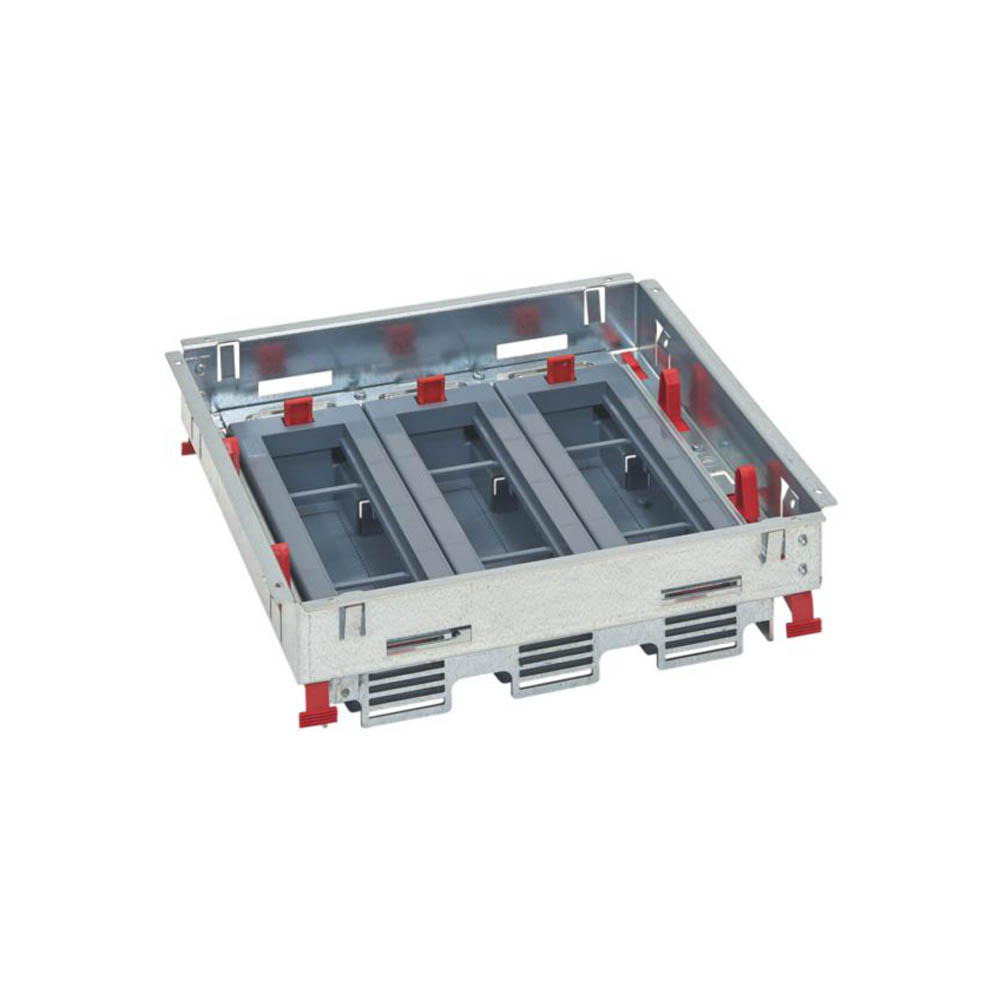

Kitul de sustinere este destinat formarii corpului unei doze standard de pardoseala pentru distributia circuitelor de curenti tari si curenti slabi la posturi de lucru. Configuratia orizontala permite integrarea a 24 de module, repartizate in 3 cosuri a cate 8 module, fiind potrivita pentru birouri, spatii comerciale, sali de conferinte si alte aplicatii unde alimentarea trebuie adusa discret din pardoseala.

Cosurile sunt reglabile pe inaltime intre 80 mm si 110 mm, masurat de la partea superioara a cadrului suport. Ansamblul are dimensiunile de 281,3 x 281,3 mm si adancimea de 81 mm. Dispune de 12 intrari pentru cabluri si 6 puncte de descarcare a tragerii, iar cadrul din otel galvanizat contribuie la protectia impotriva coroziunii. Este compatibil cu aparataj din gamele Mosaic si Arteor.

Montajul aparatajului se realizeaza prin clipsare, fara utilizarea sculelor, iar cosurile se fixeaza rapid prin blocare. Kitul poate fi instalat direct in pardoseli tehnice. Pentru instalarea in sapa de beton este necesara utilizarea unei cutii de incastrare compatibile, dimensionata pentru configuratia orizontala cu 24 de module. Intrarile predecupate pentru cabluri faciliteaza organizarea traseelor in interiorul dozei.

Suporturile pentru cosuri respecta standardul IEC EN 60670 23. In configuratia completa, cu capacul dozei de pardoseala inchis, ansamblul poate asigura grad de protectie IP24 pentru conexiunile electrice, impotriva contactului cu degetul si a stropilor de apa. Instalarea, cablarea si verificarea circuitelor trebuie realizate de personal calificat, cu respectarea normativelor electrice aplicabile si a instructiunilor pentru toate componentele utilizate.

Intrebari frecvente

Pentru cate module este prevazut kitul?

Kitul este prevazut pentru 24 de module, organizate in 3 cosuri a cate 8 module.

Se poate regla inaltimea cosurilor?

Da. Cosurile sunt reglabile intre 80 mm si 110 mm, masurat de la partea superioara a cadrului suport.

Cu ce tip de aparataj este compatibil?

Este compatibil cu aparataj din gamele Mosaic si Arteor.

Poate fi instalat in sapa de beton?

Da, insa pentru montajul in sapa de beton este necesara o cutie de incastrare compatibila cu configuratia dozei de pardoseala.

Ce protectie ofera ansamblul?

Cu capacul dozei inchis, ansamblul complet poate asigura protectie IP24 pentru conexiunile electrice.
