Descriere

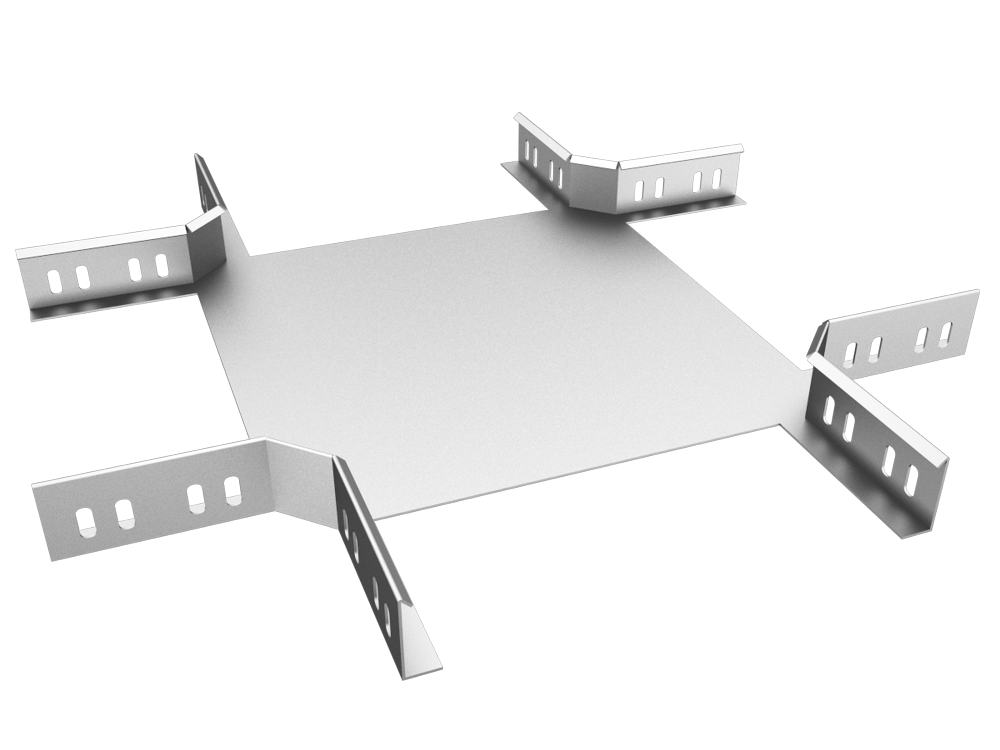

Piesa cruce este un accesoriu pentru realizarea unei intersectii cu patru directii in traseele de cabluri executate cu jgheab metalic perforat. Aceasta permite continuarea organizata a traseului in patru sensuri, fiind potrivita pentru tablouri electrice, instalatii tehnice, spatii comerciale, cladiri administrative, ateliere si aplicatii industriale.

Compatibilitatea dimensionala este pentru jgheaburi cu latimea de 50 mm si inaltimea laterala de 60 mm. Cele patru ramuri au aceeasi latime nominala de 50 mm. Componenta este fabricata din tabla de otel pregalvanizata prin procedeul Sendzimir, conform EN 10346, cu grosimea materialului de 1 mm. Greutatea orientativa a unei piese este de 0,47 kg.

Montajul se realizeaza prin alinierea piesei cu segmentele de jgheab compatibile si fixarea mecanica in zonele de imbinare. Orificiile alungite de aproximativ 9 x 18 mm faciliteaza pozitionarea si prinderea ansamblului. Pentru conectarea accesoriilor de traseu se pot utiliza seturi de suruburi M6 sau M8, alese in functie de configuratia sistemului si de cerintele proiectului.

Inainte de instalare, verificati compatibilitatea dintre latimea jgheabului, inaltimea laterala si sistemul de sustinere utilizat. Montajul trebuie realizat pe un traseu corect sustinut, fara muchii taietoare neprotejate si cu respectarea cerintelor aplicabile instalatiei electrice. Nu utilizati piesa ca element portant independent si nu depasiti sarcinile admise ale jgheabului, suporturilor si elementelor de fixare.

Intrebari frecvente

Pentru ce se utilizeaza o piesa cruce la jgheabul metalic?

Se utilizeaza pentru realizarea unei intersectii cu patru directii intre segmentele de jgheab metalic, astfel incat traseul de cabluri sa poata fi ramificat organizat.

Cu ce dimensiune de jgheab este compatibila?

Este destinata jgheaburilor metalice perforate cu latimea de 50 mm si inaltimea laterala de 60 mm.

Din ce material este realizata piesa?

Este realizata din otel pregalvanizat prin procedeul Sendzimir, cu grosimea de 1 mm.

Ce suruburi pot fi folosite la montaj?

Pentru fixarea piesei in traseu se pot utiliza seturi de suruburi M6 sau M8, in functie de configuratia jgheabului si a elementelor de prindere.

Poate fi folosita ca element de sustinere pentru cabluri?

Nu. Este un accesoriu de conexiune pentru traseu; sustinerea ansamblului trebuie asigurata de console, suporturi si prinderi dimensionate corespunzator.
