Descriere

Presetupa PG 48 este un accesoriu pentru introducerea, fixarea si etansarea cablurilor in tablouri electrice, cutii de conexiuni, carcase si echipamente de automatizare. Este potrivita pentru instalatii rezidentiale, comerciale si industriale in care cablurile de diametru mare trebuie trecute ordonat prin peretele unei incinte, cu mentinerea protectiei la patrunderea prafului si a apei.

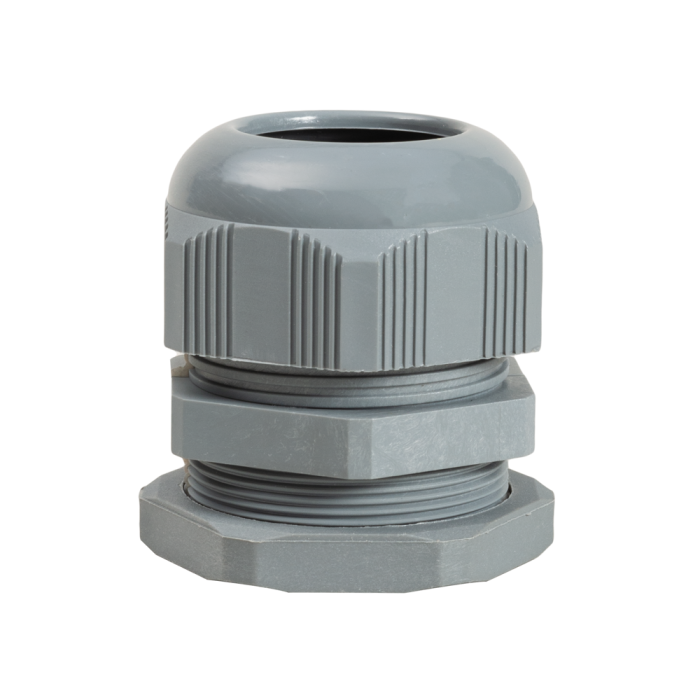

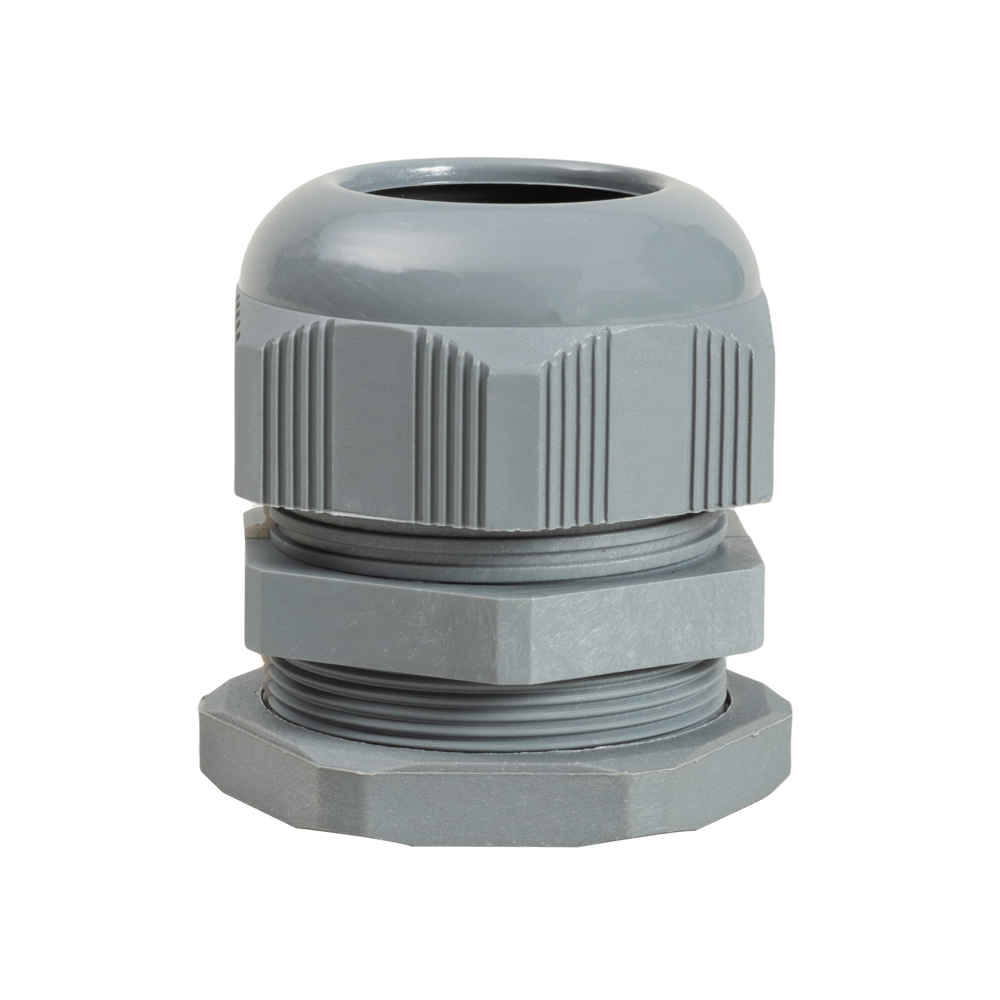

Produsul are constructie din plastic, culoare gri, filet de tip PG 48 si grad de protectie IP68. Domeniul de strangere confirmat pentru cablu este de 37-44 mm diametru exterior. Aceasta plaja trebuie respectata pentru ca elementul de etansare sa poata fixa ferm mantaua cablului si pentru a obtine nivelul de protectie declarat.

Montajul se realizeaza prin introducerea presetupii intr-un orificiu compatibil cu filetul PG 48 al carcasei sau tabloului, urmata de trecerea cablului prin corpul acesteia. Dupa pozitionarea cablului, piulita de strangere se fixeaza gradual pana cand cablul este stabil, fara deformarea sau deteriorarea mantalei. Se recomanda verificarea compatibilitatii dintre grosimea peretelui carcasei, tipul filetului si accesoriile de fixare utilizate.

Pentru mentinerea etanseitatii IP68, cablul trebuie sa fie curat, rotund si incadrat in domeniul de strangere de 37-44 mm. Instalarea trebuie efectuata cu alimentarea electrica oprita si cu respectarea instructiunilor echipamentului in care este montata presetupa. Nu utilizati produsul pentru cabluri cu diametru exterior in afara intervalului indicat si verificati dupa montaj fixarea mecanica si continuitatea etansarii.

Intrebari frecvente

Pentru ce diametru de cablu este potrivita presetupa PG 48?

Este destinata cablurilor cu diametrul exterior cuprins intre 37 si 44 mm.

Ce grad de protectie are aceasta presetupa?

Are grad de protectie IP68, atunci cand este montata corect cu un cablu compatibil si etansarea este realizata corespunzator.

Unde poate fi utilizata presetupa PG 48?

Poate fi utilizata pentru trecerea si fixarea cablurilor in tablouri electrice, cutii de conexiuni, carcase de echipamente si aplicatii de automatizare.

Ce trebuie verificat inainte de montaj?

Verificati diametrul exterior al cablului, compatibilitatea orificiului cu filetul PG 48 si posibilitatea de fixare corecta in carcasa sau tablou.

Este recomandata pentru cabluri cu diametrul mai mic de 37 mm?

Nu. Pentru etansare si fixare corecta, cablul trebuie sa se incadreze in domeniul de strangere de 37-44 mm.
