Descriere

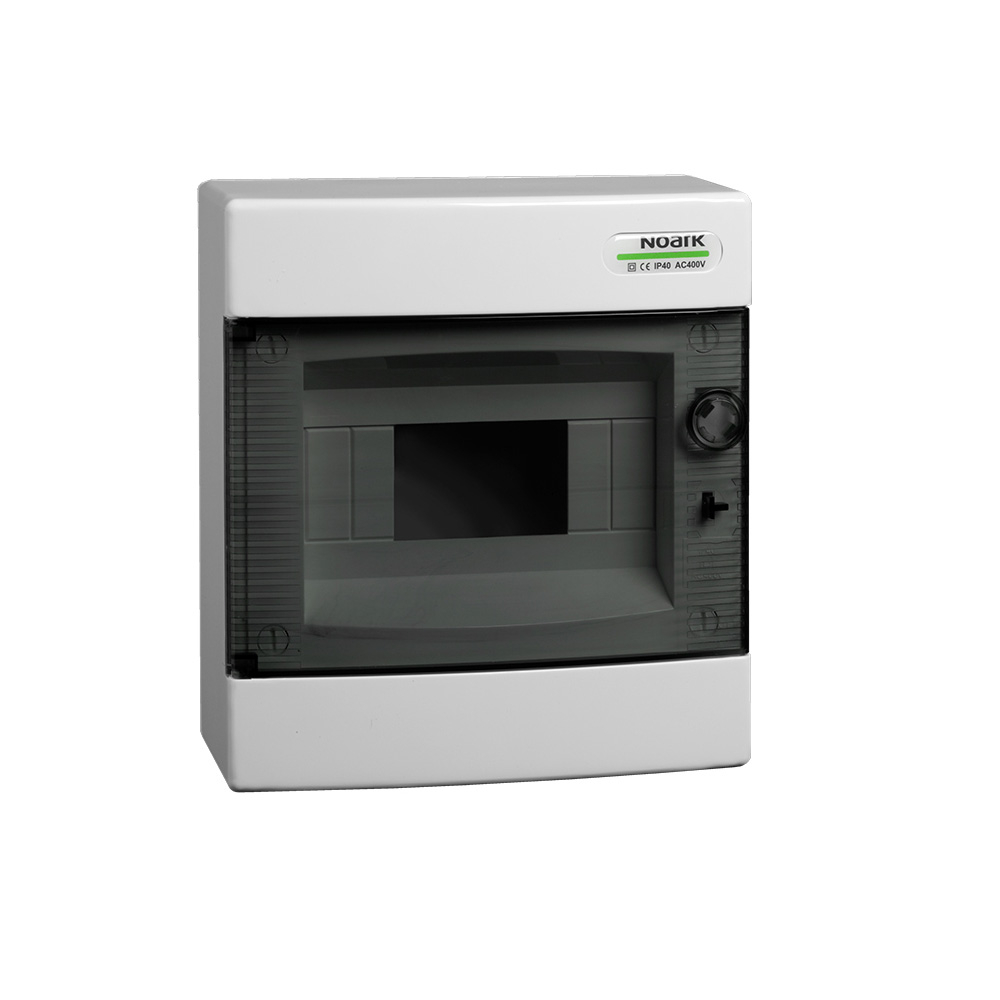

Acest tablou electric din plastic este destinat montajului aparent si este o solutie practica pentru organizarea aparatajului modular in instalatii rezidentiale si aplicatii electrice generale. Constructia cu un singur rand ofera spatiu pentru 8 module, fiind potrivita pentru realizarea sau extinderea unui circuit de distributie compact.

Carcasa este realizata din plastic alb, cu nuanta RAL 9003, si este prevazuta cu usa transparenta, inchisa. Gradul de protectie este IP40. Dimensiunile exterioare sunt de 236 mm inaltime, 215 mm latime si 102 mm adancime. Tabloul include sina DIN si are o capacitate de disipare termica de 16 W la Delta T 20 K, conform IEC TR 60890.

Pachetul de livrare include usa, sina DIN, borne pentru nul si protectie PE, obturatoare pentru pozitiile modulare neutilizate si materiale de montaj. Se fixeaza aparent pe perete, iar aparatele modulare compatibile se monteaza pe sina DIN. Pozitiile libere trebuie acoperite cu obturatoarele incluse pentru mentinerea unui front ordonat si protejat.

Montajul, cablarea si verificarea instalatiei trebuie realizate cu alimentarea electrica intrerupta, de catre personal calificat. Gradul IP40 este adecvat pentru utilizare in interior, in medii care corespund nivelului de protectie al carcasei. Se recomanda respectarea spatiului necesar pentru cablare, inchiderea usii dupa interventii si verificarea fixarii corecte a aparatajului modular si a conductoarelor.

Intrebari frecvente

Cate module poate gazdui tabloul?

Tabloul are un singur rand si ofera 8 pozitii pentru aparataj modular.

Este potrivit pentru montaj incastrat?

Nu. Constructia este destinata montajului aparent pe perete.

Ce accesorii sunt incluse?

Sunt incluse usa, sina DIN, borne pentru N si PE, obturatoare pentru pozitiile neutilizate si materiale de montaj.

Ce grad de protectie are carcasa?

Carcasa are grad de protectie IP40 si este recomandata pentru utilizare in interior, in conditii compatibile cu acest nivel de protectie.

Care sunt dimensiunile exterioare?

Tabloul are 236 mm inaltime, 215 mm latime si 102 mm adancime.
