Descriere

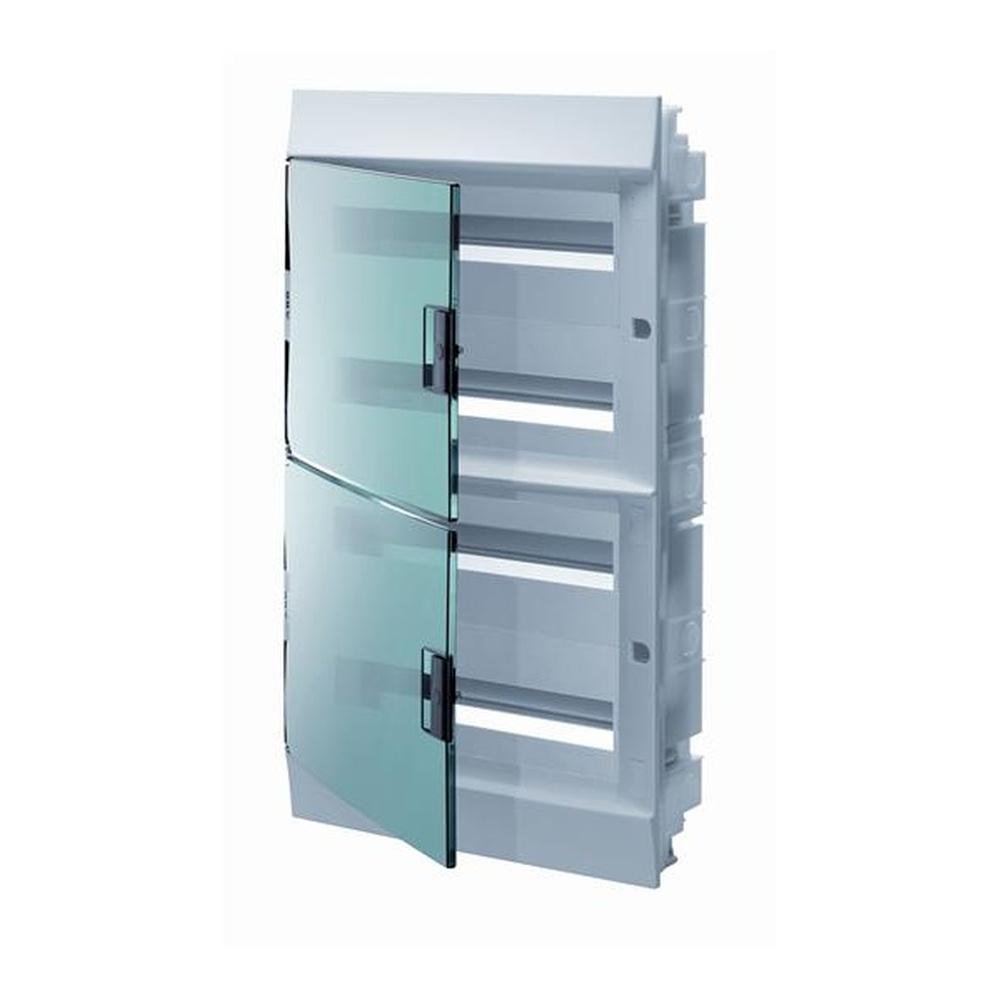

Tabloul electric este destinat montajului incastrat in perete si ofera spatiu amplu pentru organizarea circuitelor electrice cu aparataj modular. Capacitatea de 72 de module il recomanda pentru tablouri de distributie rezidentiale extinse, cladiri comerciale, spatii de birouri sau aplicatii unde sunt necesare mai multe circuite de protectie si comanda. Usa transparenta permite verificarea vizuala a aparatajului din interior fara deschiderea tabloului.

Constructia este realizata din material termoplastic, in culoare alb trafic RAL 9016. Tabloul are 4 randuri pentru aparataj modular si o capacitate totala de 72 de module DIN. Dimensiunile produsului sunt 430 x 735 x 128 mm, iar gradul de protectie este IP41. Carcasa este prevazuta cu usa transparenta si cu bare de conexiune pentru neutru si protectie, contribuind la o distributie mai ordonata a conductoarelor in interiorul tabloului.

Montajul se realizeaza incastrat, prin pregatirea golului corespunzator in perete si fixarea corecta a carcasei in pozitie. Aparatajul modular se instaleaza pe sinele din interior, iar conductoarele se organizeaza si se conecteaza conform proiectului electric. Se recomanda dimensionarea din timp a numarului de protectii modulare, a rezervelor pentru extinderi si a traseelor de cablu, pentru a utiliza eficient cele 4 randuri disponibile.

Produsul este adecvat pentru utilizare la interior, in zone protejate de patrunderea directa a apei si de expunerea la conditii agresive de mediu. Gradul IP41 indica protectie impotriva corpurilor solide de dimensiuni mai mari de 1 mm si impotriva picaturilor de apa care cad vertical. Instalarea, conectarea circuitelor si verificarea finala trebuie efectuate de personal calificat, cu alimentarea electrica oprita si cu respectarea normelor aplicabile instalatiilor electrice.

Intrebari frecvente

Cate module poate gazdui tabloul?

Tabloul are capacitate pentru 72 de module DIN, distribuite pe 4 randuri.

Cum se monteaza acest tablou electric?

Este proiectat pentru montaj incastrat in perete. Este necesara realizarea unui gol corespunzator dimensiunilor carcasei si fixarea corecta inainte de instalarea aparatajului modular.

Ce dimensiuni are tabloul?

Dimensiunile sunt 430 x 735 x 128 mm.

Ce inseamna protectia IP41?

IP41 indica protectie impotriva corpurilor solide mai mari de 1 mm si impotriva picaturilor de apa care cad vertical. Este destinat utilizarii la interior, in zone ferite de apa directa.

Are usa transparenta?

Da, tabloul este echipat cu usa transparenta, utila pentru inspectarea vizuala a aparatajului modular din interior.
