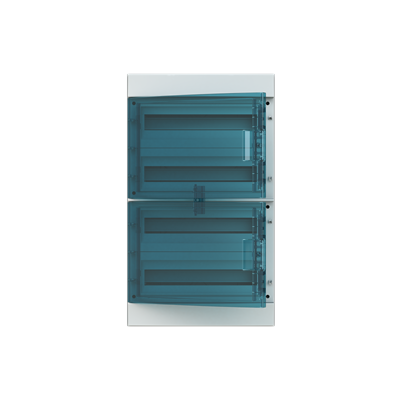

Tablou plastic aplicat IP65 72 module usa transparenta

Descriere

Tabloul modular din plastic este destinat realizarii distributiilor electrice in instalatii rezidentiale, comerciale sau tehnice unde este necesara organizarea aparatajului modular si protectia acestuia fata de praf si patrunderea apei. Constructia pentru montaj aplicat il recomanda pentru instalare pe perete, iar usa transparenta permite verificarea vizuala rapida a aparatajului fara deschiderea tabloului.

Carcasa este realizata din material termoplastic, in culoare gri RAL 7035, si ofera grad de protectie IP65. Tabloul dispune de 72 locuri modulare, organizate pe 4 randuri a cate 18 module, fiind prevazut cu sine DIN pentru instalarea aparatajului modular. Dimensiunile exterioare sunt de 430 mm latime, 735 mm inaltime si 155 mm adancime. Adancimea de incorporare este de 84 mm, iar adancimea interna este de 98 mm.

Echiparea include bare pentru conductorul de nul si conductorul de protectie, facilitand realizarea conexiunilor N si PE in interiorul tabloului. Montajul se face aparent, pe o suprafata plana si rezistenta, cu pozitionarea corecta a intrarilor de cablu si a aparatajului pe sinele DIN. Cele patru randuri permit separarea circuitelor pe zone sau functiuni, pentru o organizare mai clara a instalatiei.

Pentru mentinerea protectiei IP65, carcasa, usa si zonele de trecere a cablurilor trebuie inchise corespunzator dupa instalare. Se recomanda ca dimensionarea circuitelor, alegerea aparatajului de protectie si realizarea conexiunilor sa fie efectuate de personal calificat, cu alimentarea oprita pe durata lucrarilor. Tabloul este destinat utilizarii ca echipament de clasa II, cu izolatie de protectie.

Intrebari frecvente

Cate module poate acomoda tabloul?

Tabloul are capacitate pentru 72 module, distribuite pe 4 randuri a cate 18 module.

Ce tip de montaj are acest tablou electric?

Este proiectat pentru montaj aplicat, pe perete.

Ce grad de protectie are carcasa?

Carcasa are grad de protectie IP65, adecvat pentru aplicatii unde este necesara protectie ridicata fata de praf si patrunderea apei.

Tabloul include sine DIN si bare de conexiuni?

Da, este prevazut cu sine DIN, precum si cu bare pentru nul si impamantare.

Care sunt dimensiunile exterioare?

Dimensiunile sunt 430 mm latime, 735 mm inaltime si 155 mm adancime.
