Descriere

Tabloul de organizare pentru santier este destinat distribuirii temporare a energiei electrice catre consumatori trifazati si monofazati. Configuratia sa permite alimentarea echipamentelor de lucru, a sculelor electrice si a altor receptoare utilizate in zone de montaj, interventii sau lucrari de instalatii, unde este necesara gruparea punctelor de alimentare intr-o carcasa compacta.

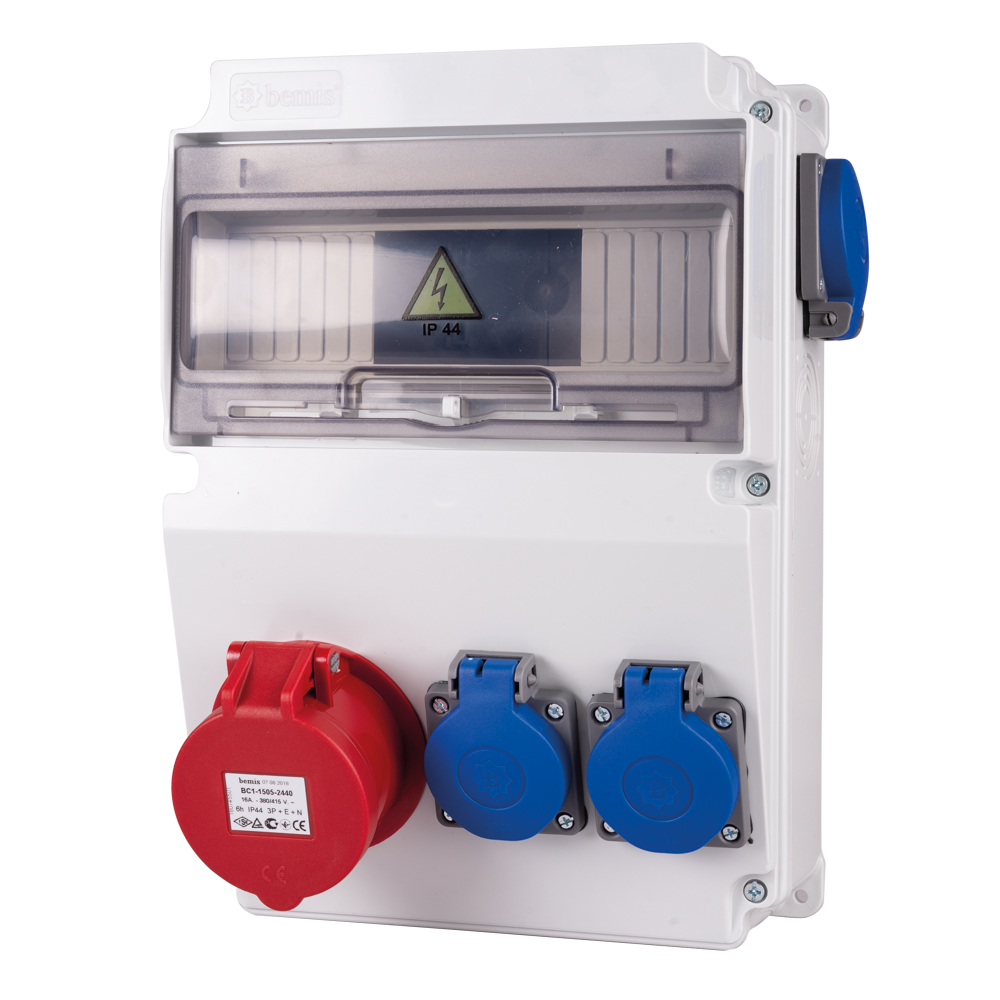

Echiparea include o priza trifazata de 16A, cu 5 poli, pentru 380V, precum si patru prize monofazate de 16A pentru 220V. Doua prize monofazate sunt amplasate frontal, iar alte doua sunt amplasate lateral. Carcasa este realizata din ABS fara halogeni, are grad de protectie IP44 si dispune de capacitate pentru 10 module de sigurante si/sau aparate de protectie compatibile.

Tabloul este conceput pentru montaj aparent si pentru realizarea conexiunilor interne de catre personal calificat. Inainte de punerea in functiune se aleg si se monteaza protectiile adecvate aplicatiei, inclusiv sigurante automate si, unde proiectul o impune, protectie diferentiala. Alimentarea, sectiunile conductoarelor, legarea la pamant si dimensionarea protectiilor trebuie stabilite in functie de consumatorii conectati si de instalatia existenta.

Gradul IP44 indica protectie impotriva patrunderii corpurilor solide mai mari de 1 mm si impotriva stropirii cu apa din orice directie, fiind adecvat pentru utilizare in spatii de lucru protejate sau temporare. Nu se utilizeaza in imersie, in zone inundabile sau in conditii care pot deteriora carcasa ori cablurile. Orice operatiune de cablare, verificare sau mentenanta se efectueaza numai dupa deconectarea alimentarii.

Intrebari frecvente

Ce tipuri de prize sunt prevazute pe acest tablou de santier?

Tabloul are o priza trifazata de 16A pentru 380V, cu 5 poli, si patru prize monofazate de 16A pentru 220V. Doua prize monofazate sunt pozitionate frontal, iar doua lateral.

Ce protectie la mediu are tabloul?

Carcasa are grad de protectie IP44, oferind protectie impotriva corpurilor solide mai mari de 1 mm si a stropirii cu apa din orice directie.

Cate module sunt disponibile pentru aparatele de protectie?

Tabloul ofera capacitate pentru 10 module, utilizabile pentru sigurante automate si alte aparate de protectie compatibile cu proiectul electric.

Este potrivit pentru utilizare pe santier?

Da, este destinat organizarii distributiei temporare de energie pentru consumatori monofazati si trifazati, in aplicatii de santier si lucrari de instalatii. Cablarea si alegerea protectiilor trebuie realizate de personal calificat.

Din ce material este realizata carcasa?

Carcasa este realizata din ABS fara halogeni, un material potrivit pentru tablouri de distributie utilizate in aplicatii temporare sau profesionale.
