Descriere

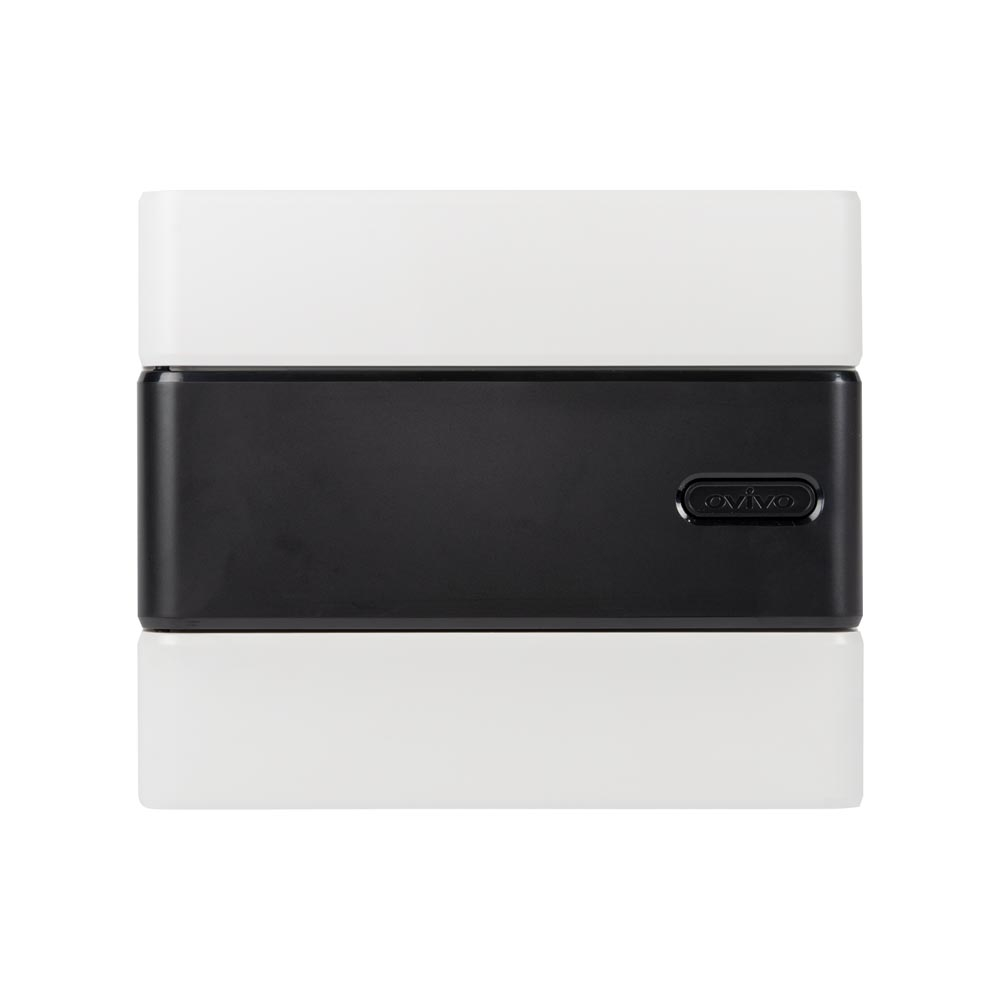

Tabloul de sigurante incastrat cu 6 module este proiectat pentru distribuirea, protectia, masura si comanda circuitelor electrice in instalatii interioare. Montajul ingropat permite integrarea discreta in perete, fiind potrivit pentru locuinte, birouri, spatii comerciale sau tablouri secundare cu un numar redus de circuite. Configuratia compacta ajuta la organizarea aparatajului modular si mentine zona de distributie accesibila pentru verificari si interventii.

Produsul are capacitate pentru 6 module si este destinat aparatelor modulare cu fixare pe sina DIN de 35 mm. Carcasa este realizata din ABS, iar vizorul este din policarbonat rezistent la actiunea razelor UV. Tabloul are grad de protectie IP40, rezistenta la impact IK08 si tensiune de izolare de 690 V. Este prevazut pentru utilizarea barelor de nul si protectie din cupru 8 x 6 mm, iar sectiunea maxima indicata pentru conductoarele de intrare este de 10 mm2.

Pentru montaj, se realizeaza decupajul necesar in perete, se fixeaza cutia tabloului, apoi se introduc cablurile prin zonele obturabile disponibile. Sina DIN reglabila la variantele incastrate permite pozitionarea aparatajului modular, iar conductoarele se conecteaza la aparate sau cleme si la barele de nul si protectie. Dupa finalizarea conexiunilor, capacul se fixeaza pe cutie, iar fereastra cu deschidere de jos in sus asigura acces practic la echipamente.

Echiparea si conectarea tabloului trebuie realizate exclusiv de un electrician calificat, cu instalatia scoasa de sub tensiune. Gradul IP40 indica protectie la patrunderea corpurilor solide, dar nu asigura protectie impotriva apei; produsul se utilizeaza numai in spatii interioare uscate si in conditii compatibile cu gradul sau de protectie. Inainte de punerea sub tensiune se verifica fixarea aparatajului, conexiunile, identificarea circuitelor si functionarea protectiilor instalate.

Intrebari frecvente

Cate module poate gazdui tabloul?

Tabloul are capacitate pentru 6 module de aparataj modular montat pe sina DIN de 35 mm.

Poate fi utilizat la exterior?

Nu. Gradul de protectie IP40 nu ofera protectie impotriva apei, astfel ca tabloul este destinat spatiilor interioare uscate.

Din ce materiale este realizat?

Carcasa este din ABS, iar vizorul este din policarbonat rezistent la actiunea razelor UV.

Ce protectie mecanica ofera?

Are grad de protectie IP40 si rezistenta la impact IK08.

Cine trebuie sa realizeze conectarea?

Echiparea cu aparate modulare si conectarea circuitelor trebuie realizate de un electrician calificat, fara lucru sub tensiune.
