Descriere

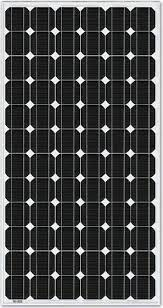

Panoul fotovoltaic monocristalin de 90 W este destinat producerii de energie electrica in curent continuu pentru sisteme solare autonome sau mobile. Este o alegere potrivita pentru aplicatii cu baterii de 12 V, precum rulote, autorulote, ambarcatiuni, sisteme off grid de mici dimensiuni, iluminat autonom si instalatii unde spatiul disponibil este limitat. Constructia seriei include cadru din aluminiu anodizat, sticla securizata cu transmisie ridicata a luminii si encapsulare EVA cu spate in trei straturi, pentru rezistenta mecanica si utilizare la exterior.

La conditii standard de test, modulul are puterea nominala de 90 W. Tensiunea la punctul de putere maxima este de 19,6 V, iar curentul la putere maxima este de 4,59 A. Tensiunea in circuit deschis este de 24,06 V, iar curentul de scurtcircuit este de 5,03 A. Panoul masoara 780 x 668 x 30 mm si are greutatea neta de 6,1 kg. Cutia de jonctiune etansa si diodele bypass de performanta ridicata contribuie la siguranta instalatiei si reduc pierderea de putere provocata de umbrirea partiala.

Montajul se realizeaza pe o structura de sustinere rezistenta la coroziune si radiatii UV, utilizand orificiile de fixare existente in rama. Pentru montaj standard se folosesc patru puncte de prindere, iar in zone cu solicitari mari de vant sau zapada se pot utiliza puncte suplimentare de fixare. La instalarea pe acoperis trebuie pastrat un spatiu de ventilatie de minimum 10 cm sub modul pentru racire. Conectarea in sistem se face printr-un regulator de incarcare compatibil, iar configuratia serie sau paralel se stabileste in functie de tensiunea bateriei, regulator si parametrii totali ai sirului fotovoltaic.

Modulul produce tensiune continua atunci cand partea frontala este expusa la lumina, inclusiv in timpul montajului. Instalarea trebuie efectuata de personal calificat, cu respectarea normelor locale si utilizarea de unelte izolate. Nu se deconecteaza conectorii sub sarcina, nu se perforeaza sticla si nu se realizeaza gauri suplimentare in rama. Rama trebuie impamantata corespunzator, iar la proiectarea circuitului se tine cont ca tensiunea si curentul reali variaza cu iradierea si temperatura. Produsul este inclus intr-o declaratie UE de conformitate pentru module fotovoltaice, cu referire la LVD 2014/35/UE, RoHS, REACH si standardele IEC 61730-1:2023 si IEC 61730-2:2023.

Intrebari frecvente

Este potrivit pentru o baterie de 12 V?

Da. Modulul are o putere nominala de 90 W si o tensiune la punctul de putere maxima de 19,6 V, fiind destinat utilizarii in sisteme cu baterii de 12 V printr-un regulator solar compatibil.

Care sunt dimensiunile si greutatea panoului?

Panoul are dimensiunile de 780 x 668 x 30 mm si o greutate neta de 6,1 kg.

Cum se monteaza corect panoul?

Se fixeaza pe o structura rezistenta, folosind orificiile existente in rama. Pentru montaj pe acoperis se recomanda pastrarea unui spatiu de ventilatie de minimum 10 cm sub modul, iar in zone cu vant sau zapada puternice se folosesc puncte suplimentare de fixare.

Ce rol au diodele bypass integrate?

Diodele bypass ajuta la limitarea pierderilor de putere si la protejarea celulelor atunci cand o parte a panoului este umbrita.

Poate fi conectat direct la baterie?

Nu este recomandata conectarea directa la baterie. Pentru incarcare corecta si protectia acumulatorului, panoul trebuie utilizat impreuna cu un regulator de incarcare dimensionat pentru parametrii sistemului.
