Descriere

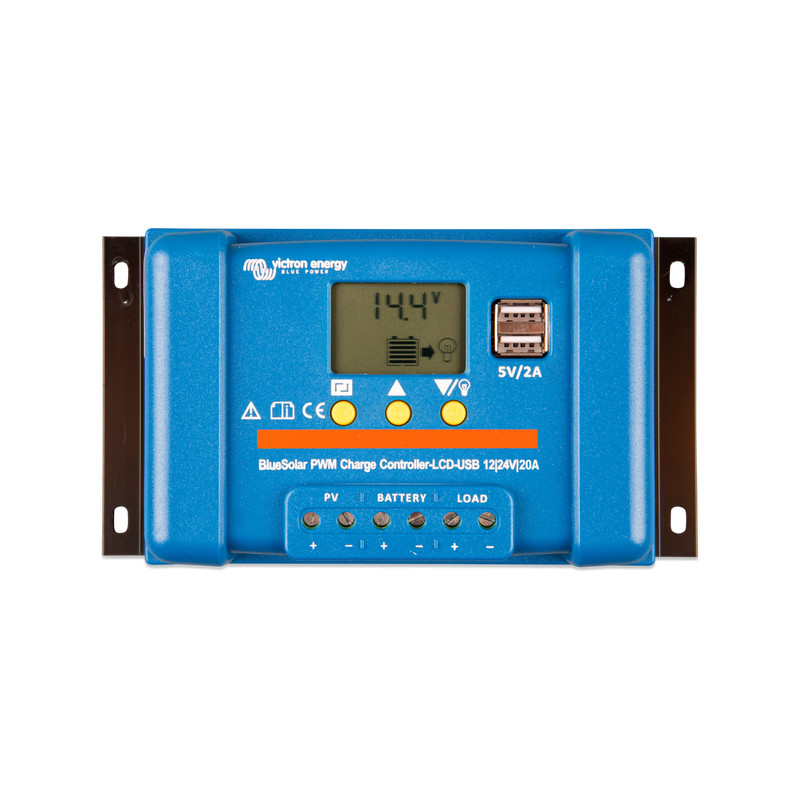

Regulatorul de incarcare solar PWM este destinat sistemelor fotovoltaice autonome de 12 V sau 24 V, unde gestioneaza energia provenita de la panoul solar pentru incarcarea controlata a bateriei. Ecranul LCD integrat permite urmarirea starii sistemului si ajustarea parametrilor disponibili, iar functia de control al iluminatului poate comanda automat consumatorii in functie de zi sau noapte ori dupa un interval setat dupa apus.

Echipamentul are curent nominal de incarcare si de consum de 20 A si detectie automata a tensiunii sistemului de 12 V sau 24 V. Accepta tensiune maxima a panourilor de 28 V in sistemele de 12 V si 55 V in sistemele de 24 V. Algoritmul de incarcare PWM este programabil in trei etape: bulk, absorbtie si float, cu profiluri pentru baterii AGM, GEL, cu electrolit lichid si LiFePO4 cu BMS intern. Setarea implicita pentru profilul plumb acid AGM este de 14,4 V absorbtie si 13,7 V float la 12 V, respectiv 28,8 V si 27,4 V la 24 V. Cele doua porturi USB furnizeaza 5 V, cu maximum 2 A cumulat.

Montajul se realizeaza vertical, pe perete, numai la interior. Conectarea se face in ordinea baterie, panou solar, apoi consumatori; la demontare se respecta ordinea inversa. Pentru un sistem de 12 V se recomanda panouri cu 36 de celule, iar pentru 24 V panouri cu 72 de celule sau doua panouri cu 36 de celule conectate in serie. Bornele accepta conductori de pana la 6 mm2, iar cablul de baterie trebuie mentinut cat mai scurt pentru limitarea pierderilor.

Iesirea pentru consumatori dispune de deconectare programabila la tensiune scazuta, control manual si temporizare. Valorile implicite de deconectare si reconectare sunt 11,2 V si 12,6 V pentru sistemul de 12 V, respectiv 22,4 V si 25,2 V pentru 24 V. Protectiile includ polaritate inversata pentru panou si baterie, suprasarcina, scurtcircuit si supratemperatura. Carcasa are protectie IP20, functioneaza intre -35 grade C si +60 grade C la sarcina completa, in umiditate fara condens de maximum 95%, si respecta standardele EN 60335-1, IEC 62109-1, EN 61000-6-1, EN 61000-6-3 si ISO 7637-2.

Intrebari frecvente

Pentru ce tensiuni de baterie este potrivit regulatorul?

Este compatibil cu sisteme de baterii de 12 V si 24 V, iar tensiunea sistemului este detectata automat la conectarea bateriei.

Ce tipuri de baterii pot fi utilizate?

Sunt disponibile algoritmi de incarcare pentru baterii AGM, GEL, cu electrolit lichid si LiFePO4 cu BMS intern.

Care este puterea maxima recomandata a panourilor?

Pentru varianta de 20 A, manualul indica maximum 240 W de panouri intr-un sistem de 12 V si 480 W intr-un sistem de 24 V.

Porturile USB pot incarca doua dispozitive simultan?

Da. Sunt disponibile doua porturi USB de 5 V, cu un curent maxim total de 2 A pentru ambele iesiri.

Poate proteja bateria impotriva descarcarii profunde?

Da. Consumatorii conectati la iesirea de sarcina pot fi deconectati automat la tensiune joasa, iar pragurile de deconectare si reconectare sunt configurabile.
