Descriere

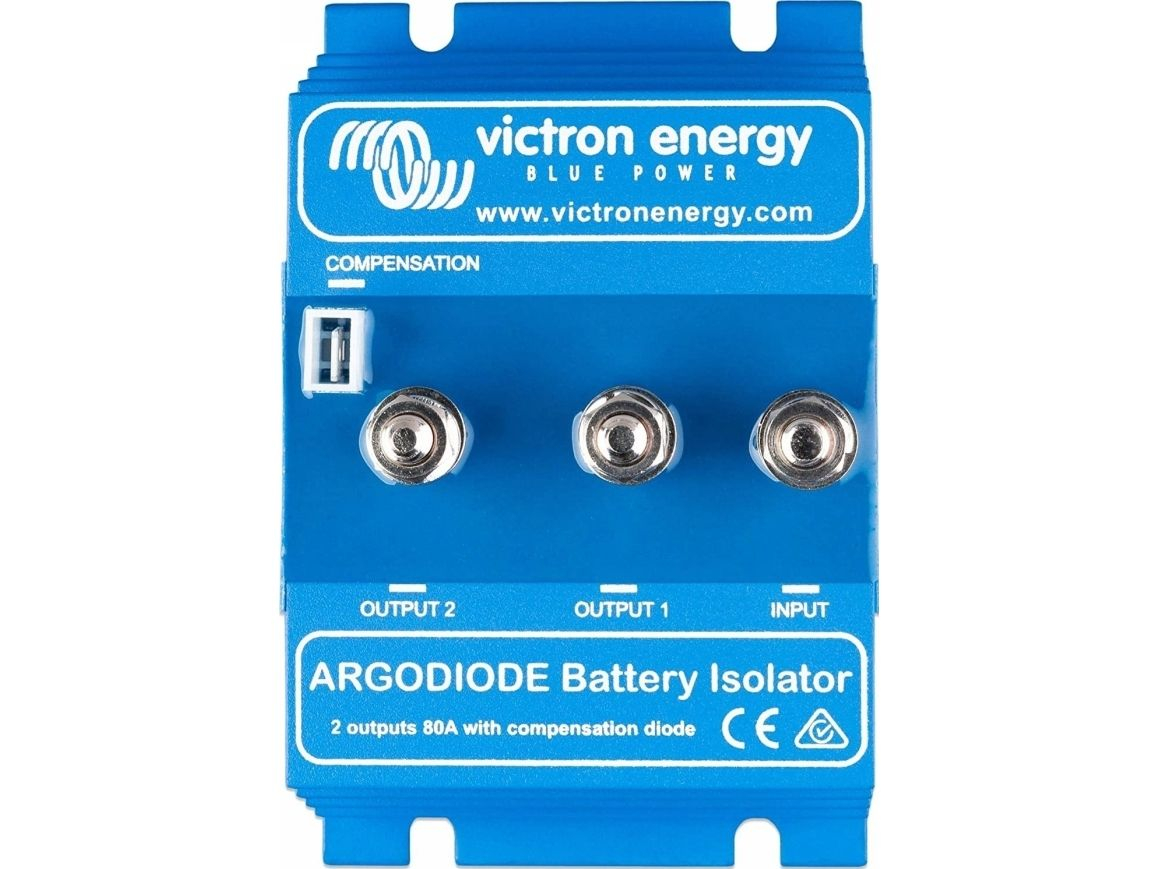

Izolatorul de baterii cu diode este conceput pentru incarcarea simultana a doua bancuri de baterii de la o singura sursa, precum un alternator, fara conectarea directa a bateriilor intre ele. Este o solutie potrivita pentru instalatii auto, marine, rulote, vehicule utilitare si sisteme auxiliare in care bateria de pornire trebuie mentinuta separata de bateria de serviciu. Astfel, descarcarea bateriei auxiliare nu descarca si bateria de pornire.

Echipamentul este compatibil cu sisteme de baterii cu tensiune nominala de 12 V si 24 V. Curentul maxim de incarcare este de 80 A, iar curentul maxim admis de la alternator este tot 80 A. Dispune de doua iesiri pentru baterii, conexiuni principale pe borne M6, greutate de aproximativ 0,5 kg si dimensiuni de 60 x 120 x 75 mm. Datorita diodelor Schottky, caderea de tensiune este de aproximativ 0,3 V la curent redus si aproximativ 0,45 V la curent nominal. Modelul nu include intrare de energizare a alternatorului.

Montajul se realizeaza prin conectarea iesirii pozitive a sursei de incarcare la borna de intrare a izolatorului, iar bornele pozitive ale celor doua baterii la iesirile dedicate. Polii negativi ai bancurilor de baterii se conecteaza la o bara comuna de minus. Dioda de compensare are conexiune Faston de 6,3 mm si poate fi utilizata optional impreuna cu intrarea de masurare a tensiunii alternatorului, pentru compensarea caderii de tensiune produse de diode.

Inainte de orice interventie asupra instalatiei electrice trebuie deconectate cablurile negative ale bateriilor. Pentru limitarea pierderilor de tensiune, cablurile trebuie sa fie cat mai scurte si dimensionate corespunzator curentului instalatiei. Carcasa se poate incalzi in functionare, de aceea izolatorul trebuie montat exclusiv pe o suprafata neinflamabila si intr-o zona care permite disiparea caldurii.

Intrebari frecvente

La ce foloseste un izolator de baterii cu diode?

Permite incarcarea simultana a doua baterii de la un singur alternator sau alta sursa DC, mentinand bateriile separate in timpul descarcarii. Bateria auxiliara poate alimenta consumatori fara a descarca automat bateria de pornire.

Este compatibil cu instalatii de 12 V si 24 V?

Da. Izolatorul este destinat sistemelor cu tensiune nominala de 12 V si 24 V.

Care este curentul maxim admis?

Curentul maxim de incarcare este de 80 A, iar curentul maxim admis de la alternator este de asemenea 80 A.

Are intrare pentru energizarea alternatorului?

Nu. Aceasta versiune nu are intrare de energizare a alternatorului, dar include dioda de compensare pentru corectarea caderii de tensiune pe izolator.

Cum se monteaza corect?

Intrarea se conecteaza la plusul sursei de incarcare, iar cele doua iesiri la plusul fiecarui banc de baterii. Minusurile bateriilor se conecteaza la o bara comuna de minus. Inainte de montaj se deconecteaza cablurile negative ale bateriilor.
