Descriere

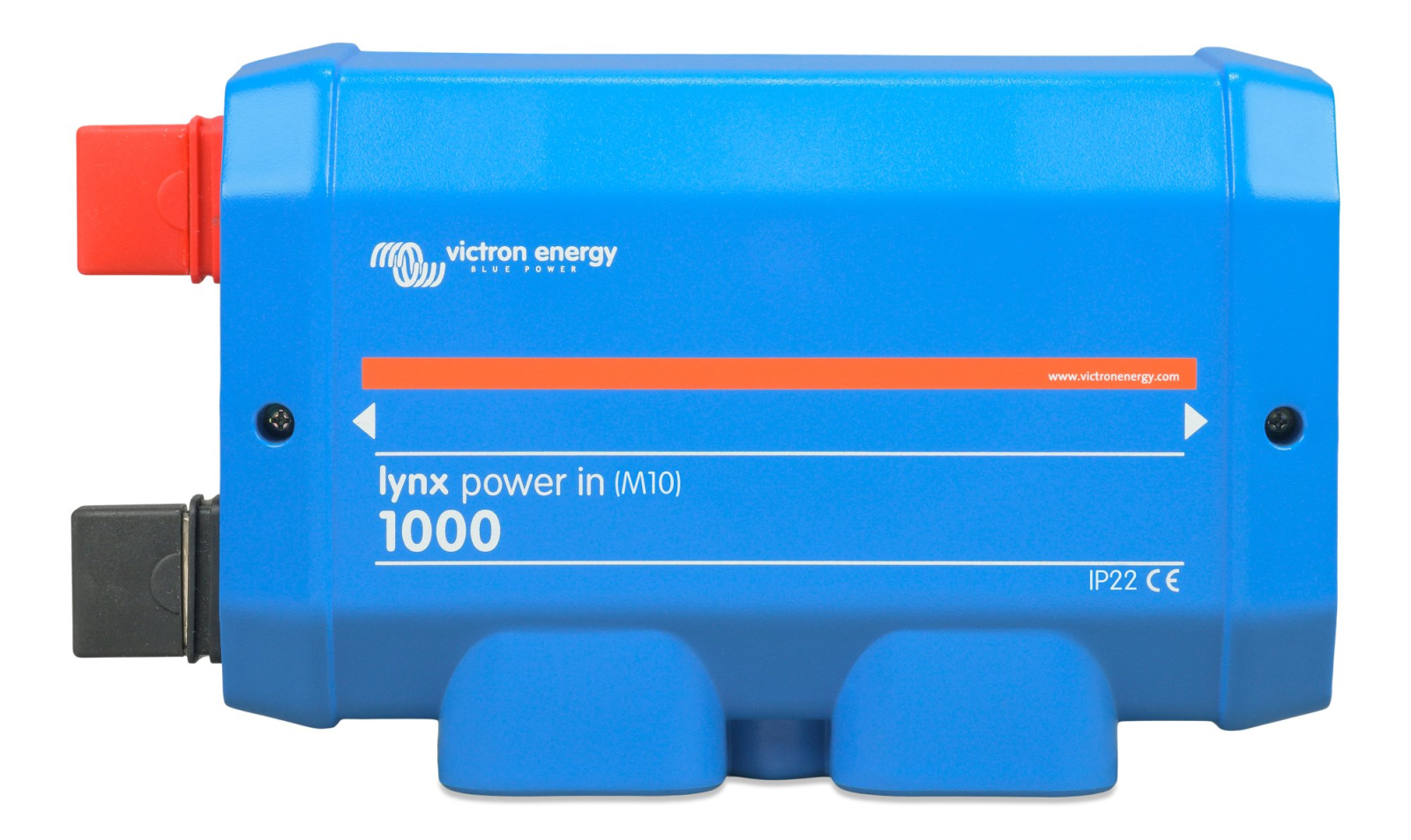

Lynx Power In M10 este o bara colectoare DC modulara destinata conectarii bateriilor si echipamentelor de curent continuu intr-un sistem de distributie Lynx. Integreaza o bara pozitiva si una negativa, fiecare cu patru puncte de conectare pentru baterii, consumatori sau incarcatoare, precum si un punct de impamantare. Este potrivita pentru sisteme stationare de stocare, instalatii off grid, aplicatii mobile sau tablouri DC unde este necesara o distributie organizata si extensibila.

Echipamentul functioneaza in intervalul de tensiune 9 - 60 V DC si are un curent nominal continuu de 1000 A DC. Barele sunt realizate din cupru cositorit, cu sectiunea de 8 x 30 mm, iar carcasa este din ABS. Dimensiunile carcasei sunt 290 x 170 x 80 mm, iar greutatea unitatii este de 2,1 kg. Gradul de protectie este IP22, temperatura de functionare este intre -40 grade C si +60 grade C, iar umiditatea admisa este de maximum 95% fara condens.

Varianta M10 foloseste conexiuni M10 pentru interconectarea laterala cu alte module din gama Lynx. Conexiunile pentru cablurile DC raman M8, astfel ca toate cablurile conectate direct la modul necesita papuci de cablu M8. Ansamblul se fixeaza prin gaurile de montaj de 5 mm, iar modulele se unesc lateral cu suruburi, saibe si saibe elastice. Pentru conexiunile M10, cuplul de strangere indicat este 33 Nm pentru unitatile cu seria de la HQ2340XXXX in sus; pentru bornele M8 se foloseste 14 Nm.

Instalarea trebuie efectuata numai cu barele colectoare nealimentate, dupa deconectarea tuturor bornelor pozitive ale bateriei. Conectarea la baterii si lucrul asupra circuitelor DC trebuie realizate de personal calificat, cu respectarea instructiunilor de siguranta pentru baterii si a dimensionarii corecte a cablurilor pentru curentul aplicatiei. Daca sistemul necesita impamantare, se realizeaza o singura conexiune de impamantare pe sistem, pozitionata dupa modulul de monitorizare sau management al bateriei, conform arhitecturii instalatiei.

Intrebari frecvente

Care este rolul acestui modul in distributia DC?

Modulul creeaza un punct central de conectare pentru baterii, consumatori sau incarcatoare DC, folosind o bara pozitiva si una negativa cu cate patru conexiuni.

Ce inseamna varianta M10?

M10 se refera la conexiunile barelor colectoare folosite pentru unirea laterala cu alte module compatibile. Conexiunile directe ale cablurilor pe acest modul sunt M8.

Care sunt limitele electrice ale modulului?

Este proiectat pentru 9 - 60 V DC si un curent nominal continuu de pana la 1000 A DC.

Poate fi montat impreuna cu alte module de distributie?

Da. Constructia modulara permite interconectarea laterala cu module din acelasi sistem de distributie, pentru extinderea si organizarea instalatiei DC.

Ce masuri de siguranta sunt necesare la montaj?

Inainte de deschiderea capacului sau conectarea conductoarelor, toate conexiunile pozitive ale bateriei trebuie deconectate. Lucrarile la baterii si la barele DC trebuie efectuate de personal calificat.
