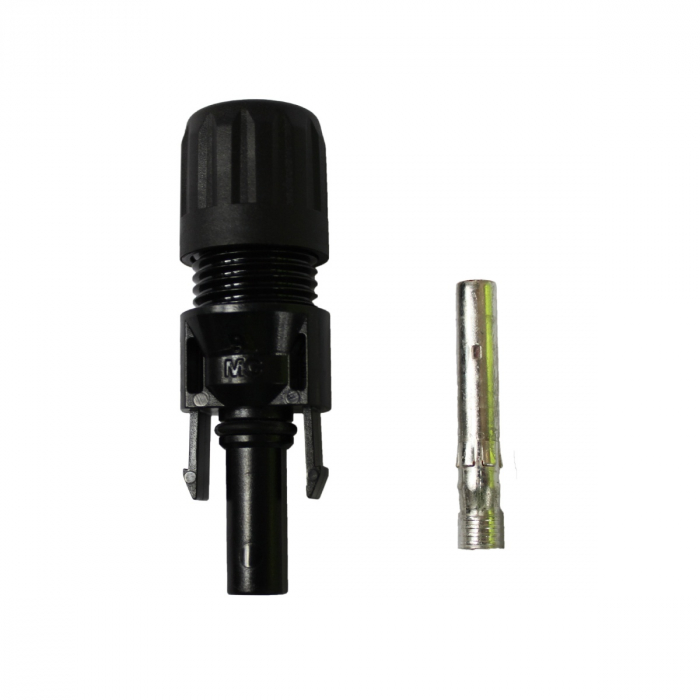

Conector MC4 Staubli PV-KBT 4/6II-UR socket pentru cablu 4-6 mm2

Conectorul MC4 Staubli PV-KBT 4/6II-UR este destinat realizarii conexiunilor electrice DC in sisteme fotovoltaice. Acesta face parte din gama Original MC4 si este utilizat pentru conectarea cablurilor solare in instalatii fotovoltaice rezidentiale, comerciale sau industriale.

Modelul PV-KBT 4/6II-UR este un conector de tip socket / mufa mama pentru cabluri cu sectiune conductor de 4-6 mm2 si diametru exterior cuprins intre 7.0 si 8.8 mm. Aceste caracteristici il fac potrivit pentru cabluri fotovoltaice uzuale utilizate in stringuri DC, in functie de proiectul electric si de compatibilitatea cablului ales.

Conectorul este proiectat pentru conexiuni fotovoltaice sigure si stabile, cu utilizare in circuite de curent continuu. Montajul trebuie realizat conform instructiunilor producatorului, folosind scule adecvate pentru dezizolare, sertizare si asamblare. Pentru o conexiune corecta, este important ca sectiunea conductorului, diametrul exterior al cablului si tipul contactului sa fie compatibile cu modelul conectorului.

Conform notei tehnice transmise, produsul trebuie utilizat si instalat numai conform instructiunilor de asamblare si datelor tehnice. Compatibilitatea intre MC4 si MC4-EVO 2 este posibila tinand cont de tensiunea sistemului fotovoltaic si de cerintele producatorului.

Pentru siguranta instalatiei, conectorii fotovoltaici trebuie sertizati corect, verificati mecanic si electric, iar interventiile trebuie realizate doar de personal calificat sau instruit. Conectorii nu trebuie conectati sau deconectati sub sarcina.

Specificatii tehnice:

#energodepot.ro
#energodepot.ro

Intrebari frecvente

Ce tensiune DC accepta?

Tensiunea DC este 1100 V c.c. (IEC); 1500 V c.c. (UL).

In ce interval de temperatura poate functiona?

Temperatura ambianta -40 grade C ... +85 grade C; temperatura limita superioara 105 grade C.

Ce curent nominal are?

Curentul nominal este de 22,5 A la 2,5 mm2; 39 A la 4 mm2; 39 A la 6 mm2.

Ce grad de protectie are?

IP65 / IP68 (1 m, 1 h) in stare cuplata; IP2X in stare necuplata.

Pot folosi un conector de alta marca la celalalt capat?

Nu. Doua standarde de instalare, IEC 62548 si IEC 60364-7-712, cer ca fisa si soclul cuplate intr-un sistem fotovoltaic sa fie de acelasi tip si de la acelasi producator. Motivul este ca certificarea se aplica perechii incercate, nu piesei luate separat, iar materiale si coeficienti de dilatare diferiti duc in timp la coroziune, rezistenta de contact crescuta, arc electric si conectori arsi. Staubli precizeaza ca in caz de cuplare incrucisata raspunderea trece la instalator, iar mentiunea compatibil MC4 folosita de alti producatori nu are acoperire din partea lor.
