Descriere

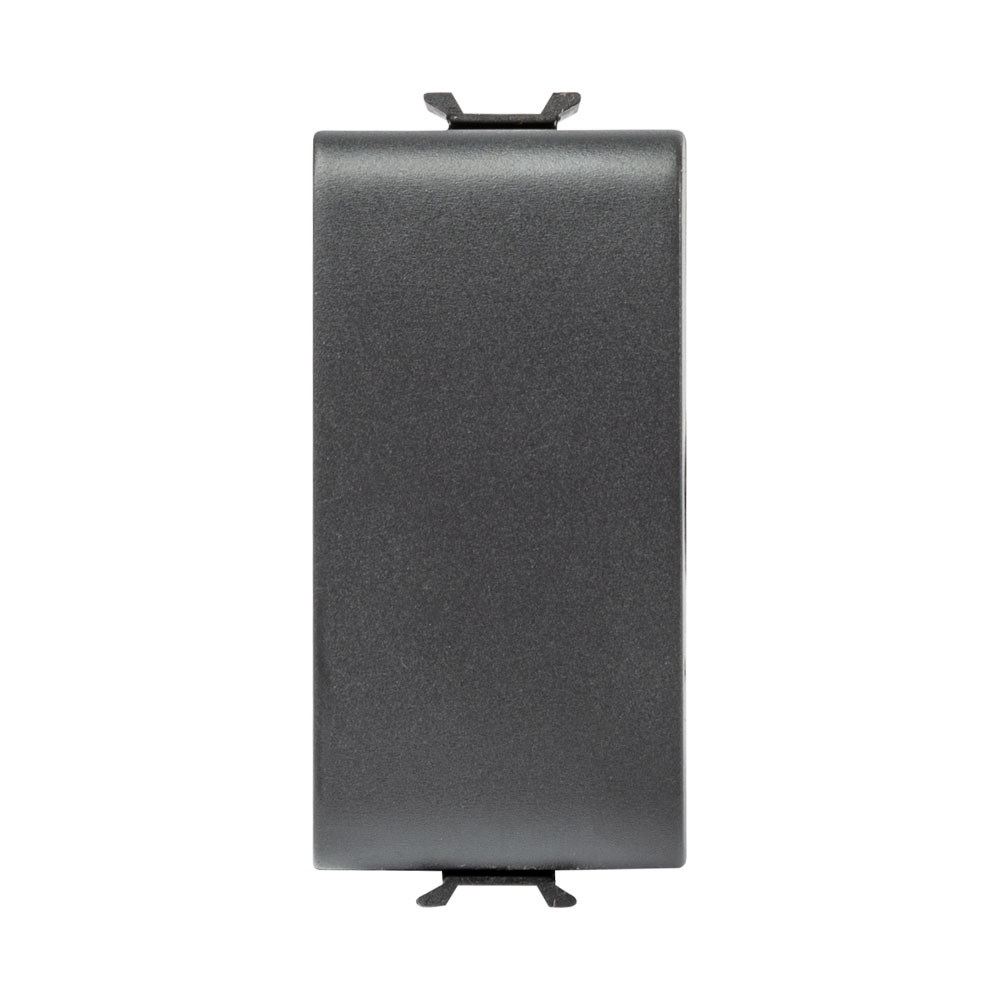

Acest buton cu revenire este un aparat modular pentru comenzi momentane in instalatii electrice interioare. La apasare inchide temporar contactul, iar tasta revine automat in pozitia initiala dupa eliberare. Este potrivit pentru actionarea soneriilor, releelor pas cu pas, temporizatoarelor, contactoarelor sau altor circuite de comanda care necesita un impuls electric.

Mecanismul are configuratie 1P normal deschis, curent nominal de 16A si tensiune nominala de 250 V AC. Ocupa 1 modul, are finisaj negru satinat si este realizat din tehnopolimer. Respecta standardul EN 60669-1, are rezistenta de izolatie mai mare de 5 MOhm si suporta o tensiune de incercare de 2000 V la 50 Hz timp de 1 minut. Durabilitatea declarata este de 40000 de actionari la curent nominal, 250 V AC si cos phi 0,6.

Conectarea se realizeaza prin borne cu surub. Bornele accepta conductori rigizi cu sectiunea de la 0,5 la 2 x 2,5 mm2 si conductori flexibili cu sectiunea de la 0,75 la 2 x 4 mm2. Mecanismul se integreaza in configuratii modulare cu suporturi si rame compatibile din aceeasi serie, permitand combinarea cu alte functii de aparataj in aceeasi instalatie.

Pentru siguranta la utilizare, montajul trebuie efectuat cu circuitul scos de sub tensiune si de personal calificat. Produsul are rezistenta la termopresiune cu bila de 125 grade C, test la fir incandescent de 850 grade C si rezistenta a bornelor la tractiunea cablului de peste 50 N. Se utilizeaza exclusiv in circuite ale caror parametri electrici si mod de conectare corespund datelor tehnice declarate.

Intrebari frecvente

Ce rol are un buton cu revenire?

Butonul cu revenire inchide contactul numai cat timp este apasat, apoi revine automat la pozitia initiala. Este utilizat frecvent pentru sonerii, relee de impuls, temporizatoare si circuite de automatizare.

Care sunt caracteristicile electrice principale?

Mecanismul are contact 1P normal deschis, curent nominal de 16A si tensiune nominala de 250 V AC.

Ce conductori pot fi conectati la borne?

Bornele cu surub accepta conductori rigizi de la 0,5 la 2 x 2,5 mm2 si conductori flexibili de la 0,75 la 2 x 4 mm2.

Este potrivit pentru comanda directa a iluminatului?

Poate fi utilizat in functie de schema electrica si de sarcina circuitului, insa utilizarea sa tipica este pentru transmiterea unui impuls catre relee, temporizatoare sau alte dispozitive de comanda. Instalatia trebuie proiectata si executata de personal calificat.

Cu ce tip de montaj este compatibil?

Este un mecanism de 1 modul pentru sisteme modulare standard italian, utilizat impreuna cu suport si rama compatibile din aceeasi serie.
