Descriere

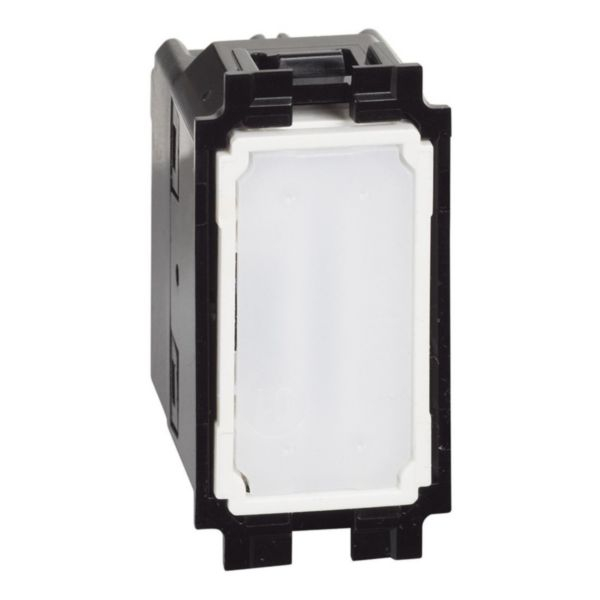

Acest mecanism de intrerupator cruce cu 1 modul este destinat realizarii circuitelor de iluminat comandate din trei sau mai multe puncte. Se monteaza impreuna cu doua intrerupatoare cap scara, fiind o solutie potrivita pentru holuri, scari, dormitoare, spatii de birouri sau alte zone unde este necesar controlul aceleiasi surse de lumina din mai multe locuri. Comanda de tip full touch permite actionarea prin apasare in orice zona a suprafetei active, iar aceasta revine in pozitie aliniata dupa actionare.

Aparatul este un intrerupator cruce unipolar, cu tensiune nominala de 250 V AC si capacitate de comutare 10 AX, inclusiv pentru sarcini de iluminat. Este realizat ca dispozitiv modular de 1 modul, cu dimensiuni de aproximativ 22 x 45 x 32 mm si adancime de incorporare de 30 mm. Corpul este fabricat din material termoplastic fara halogeni, cu finisaj mat, iar mecanismul este prevazut cu borne cu surub si placa de strangere pentru conductori rigizi sau flexibili cu sectiunea intre 1,5 si 2,5 mm2.

Montajul se realizeaza incastrat, prin clipsare pe suportul compatibil, fara placa de montaj inclusa in mecanism. Pentru conectare, conductoarele se dezizoleaza pe o lungime de 9 mm si se fixeaza ferm in bornele cu surub. Este necesara completarea cu suport si tasta decorativa compatibile, alese separat in functie de configuratia si finisajul dorit. Adancimea minima recomandata pentru doza de montaj este de 40 mm.

Produsul este destinat exclusiv utilizarii la interior, in instalatii electrice de joasa tensiune, la frecventa de 50-60 Hz. Temperatura de functionare este intre -5 si 35 grade C, iar temperatura de depozitare intre -10 si 70 grade C. Inainte de instalare sau interventii, circuitul trebuie scos de sub tensiune; cablarea trebuie realizata conform schemei specifice unui intrerupator cruce, deoarece pozitionarea bornelor necesita respectarea conexiunilor incrucisate. Instalarea trebuie efectuata de personal calificat.

Intrebari frecvente

La ce foloseste un intrerupator cruce?

Se foloseste pentru comanda aceleiasi surse de iluminat din trei sau mai multe puncte. Se monteaza intre doua intrerupatoare cap scara, in cadrul aceluiasi circuit.

Ce conductori pot fi conectati la acest mecanism?

Bornele cu surub accepta conductori rigizi sau flexibili cu sectiunea cuprinsa intre 1,5 si 2,5 mm2. Lungimea de dezizolare recomandata este de 9 mm.

Este inclusa tasta decorativa?

Mecanismul necesita completare cu suport si tasta decorativa compatibile, care se aleg separat in functie de configuratia si aspectul final dorit.

Poate fi utilizat la exterior?

Nu. Produsul este destinat utilizarii la interior. Pentru zone expuse la umezeala, praf sau intemperii trebuie utilizate aparate si carcase cu grad de protectie adecvat mediului de instalare.

Este potrivit pentru iluminat cu LED?

Da. Capacitatea de comutare de 10 AX este indicata pentru sarcini de iluminat, inclusiv surse LED, cu respectarea parametrilor circuitului si a regulilor de instalare.
