Descriere

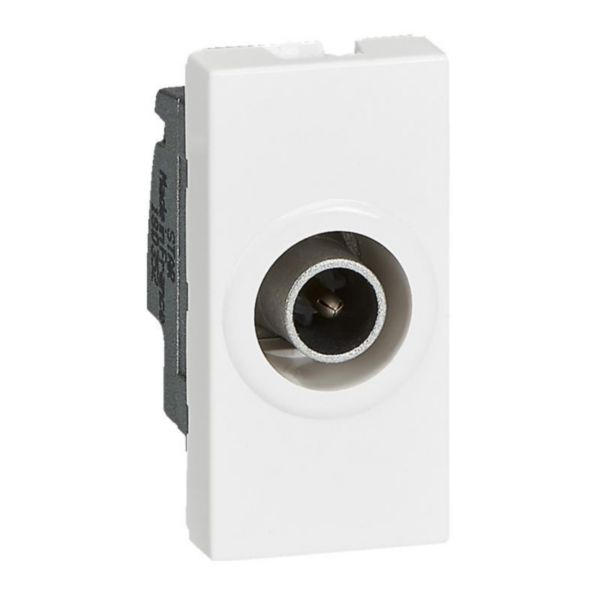

Priza TV modulara este destinata realizarii unui punct de conectare pentru receptia semnalului de televiziune in instalatii rezidentiale sau tertiare. Este o priza terminala pentru cablare in stea, in care fiecare punct TV este conectat individual la antena, splitter sau multiswitch. Formatul de 1 modul permite integrarea acesteia alaturi de alte functii modulare, in configuratii de aparataj pentru montaj ingropat.

Echiparea include o iesire TV cu conector masculin de 9.5 mm. Priza este prevazuta pentru semnale TV in benzile 5-68 MHz si 120-862 MHz, iar atenuarea de derivatie este de 1 dB la 860 MHz si 1.5 dB la 2150 MHz. Ecranarea Clasa A contribuie la limitarea interferentelor provenite de la semnale mobile, inclusiv LTE. Produsul are protectie IP21, rezistenta la impact IK03, finisaj lucios alb apropiat de RAL 9003 si este realizat din termoplastic fara halogeni.

Montajul se realizeaza prin fixare rapida pe suport modular compatibil, cu rama ornamentala aleasa separat pentru configuratia dorita. Dimensiunile mecanismului sunt de 22.5 mm latime, 45 mm inaltime si 32.5 mm adancime, iar adancimea minima necesara a dozei este de 23.5 mm. Pentru conectare se utilizeaza cablu coaxial destinat instalatiilor TV; pentru cablarea in stea este recomandat cablu coaxial de tip 17 VATC.

Produsul este adecvat pentru instalatii de televiziune digitala terestra, retele de televiziune prin cablu si configuratii compatibile UHD. Poate permite alimentare la distanta prin reteaua coaxiala, insa nu este destinat conectarii unui modem de cablu. Temperatura de functionare este cuprinsa intre -5 si 35 grade C, iar temperatura de depozitare intre -10 si 70 grade C. Conectarea trebuie efectuata cu instalatia verificata si de personal calificat, respectand schema retelei coaxiale si instructiunile de montaj ale ansamblului modular.

Intrebari frecvente

Ce tip de conector are aceasta priza TV?

Este prevazuta cu o iesire TV cu conector coaxial masculin de 9.5 mm.

Pentru ce tip de instalatie este recomandata?

Este o priza terminala pentru instalatii cu cablare in stea, unde fiecare priza este conectata individual la antena, splitter sau multiswitch.

Ce atenuare are priza TV?

Atenuarea de derivatie este de 1 dB la 860 MHz si de 1.5 dB la 2150 MHz.

Este protejata impotriva interferentelor mobile?

Da, ecranarea Clasa A ajuta la reducerea interferentelor produse de semnalele mobile, inclusiv LTE.

Ce adancime minima trebuie sa aiba doza de montaj?

Adancimea minima indicata pentru doza de montaj este de 23.5 mm.
