Descriere

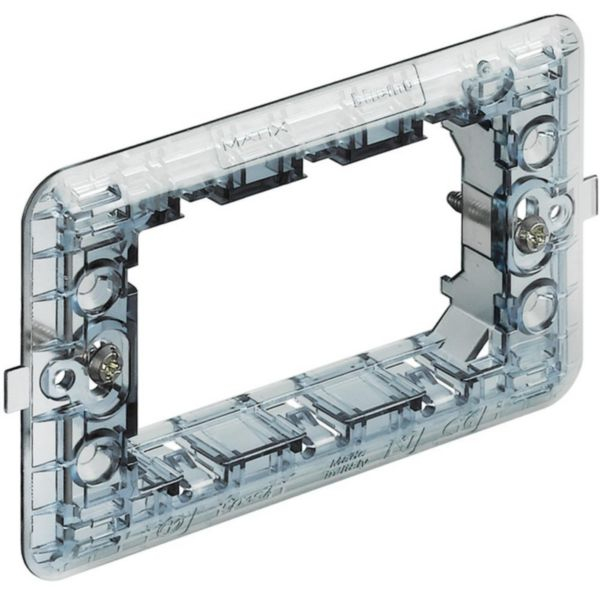

Suportul de montare pentru 3 module este destinat realizarii configuratiilor de aparataj modular standard italian in instalatii rezidentiale si comerciale. Acesta sustine mecanismele modulare si rama ornamentala compatibila, oferind o baza stabila pentru organizarea unei prize, intrerupator, comenzi sau alte functii modulare pe acelasi post de aparataj.

Produsul are capacitate de 3 module, atat in orientare orizontala, cat si verticala. Dimensiunile confirmate sunt de 116 mm latime, 70 mm inaltime si 17 mm adancime. Suportul este realizat din plastic termoplastic, cu suprafata netratata, si este livrat cu suruburi pentru fixare. Mecanismele se monteaza din partea frontala.

Montajul se realizeaza prin fixare cu suruburi pe doza rectangulara compatibila, dupa care se introduc mecanismele modulare in suport si se aplica rama ornamentala corespunzatoare. Posibilitatea de orientare orizontala sau verticala ajuta la adaptarea configuratiei la pozitia dozei si la cerintele estetice ale instalatiei. Suportul nu include doza de instalare incorporata si nu este destinat montajului pe sina DIN, in canal de pardoseala sau in doze rotunde standard.

Inainte de montaj, circuitul electric trebuie scos de sub tensiune, iar compatibilitatea dintre doza, mecanisme, suport si rama trebuie verificata. Fixarea corecta cu suruburi este importanta pentru pastrarea alinierii aparatajului si pentru evitarea solicitarilor mecanice asupra mecanismelor conectate. Se recomanda instalarea de catre personal calificat, cu respectarea normelor aplicabile instalatiilor electrice de joasa tensiune.

Intrebari frecvente

Pentru cate module este prevazut suportul?

Suportul are capacitate pentru 3 module de aparataj modular.

Care sunt dimensiunile suportului?

Dimensiunile sunt 116 mm latime, 70 mm inaltime si 17 mm adancime.

Cum se fixeaza suportul?

Se fixeaza cu suruburi pe o doza rectangulara compatibila. Suruburile sunt incluse.

Poate fi montat si vertical?

Da. Suportul permite orientare atat orizontala, cat si verticala.

Este compatibil cu doze rotunde sau cu sina DIN?

Nu. Nu este destinat montajului in doze rotunde standard si nici montajului pe sina DIN.
