Descriere

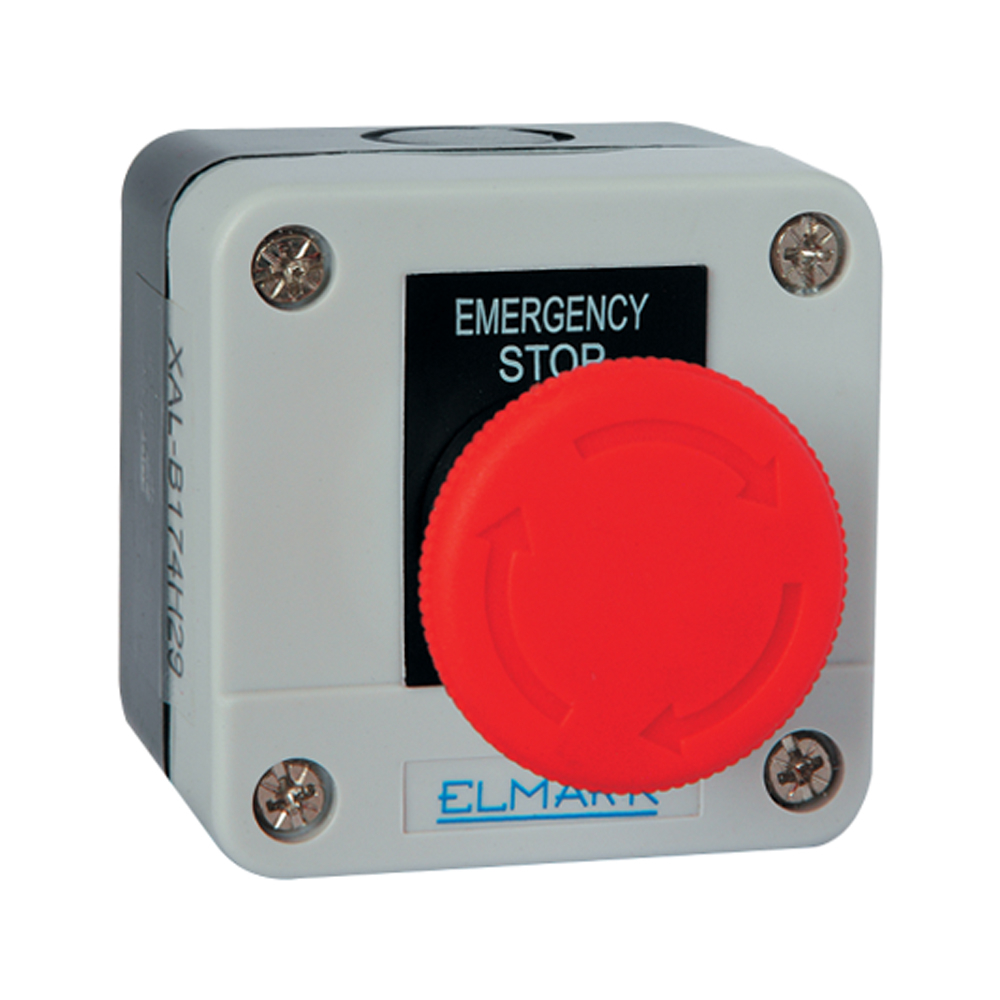

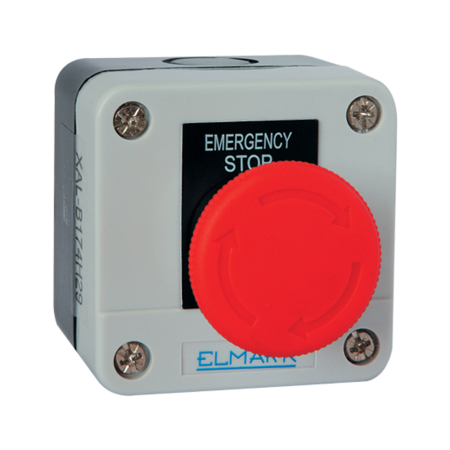

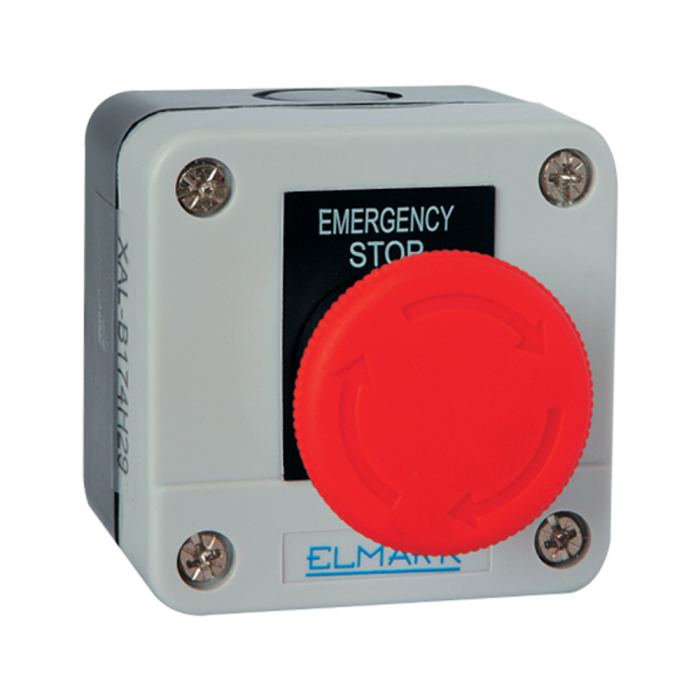

Butonul cu cap ciuperca rosu este destinat comenzilor de oprire de urgenta din instalatii de automatizare, panouri de comanda si echipamente electrice. Dispune de un singur contact normal inchis 1NC, iar dupa actionare ramane blocat, deblocarea realizandu-se prin rotirea capului de actionare. Capul tip ciuperca are diametrul de 40 mm, pentru identificare si actionare rapida.

Echipamentul are grad de protectie IP44, culoare rosie si dimensiuni totale de 68 x 68 x 50 mm. Tensiunea de izolatie este de 660 V la 50/60 Hz, iar rezistenta la supratensiuni este de 6000 V. Curentul nominal este de 6 A la 230 V AC si 0,3 A la 230 V DC. Constructia este proiectata pentru o rezistenta mecanica de pana la 1 x 10 la puterea 6 cicluri de comutare.

Conectarea se realizeaza cu conductoare cu sectiuni de 0,5 mm2, 0,75 mm2, 1 mm2, 1,5 mm2 sau 2,5 mm2, utilizand un cuplu de strangere de 0,15 Nm pentru borne. Pentru montajul elementului de comanda este indicata o suprafata plana din metal sau plastic, cu decupaj de 22,5 mm. Formatul compact al carcasei permite integrarea in puncte locale de comanda si aplicatii unde este necesara o comanda clar vizibila de oprire.

Pentru protectia la scurtcircuit, producatorul indica utilizarea unei sigurante fuzibile gG de 10 A amplasate in exteriorul circuitului. Temperatura de functionare este intre minus 20 grade C si 70 grade C, iar umiditatea relativa admisa este intre 35 si 85 procente RH. Produsul este realizat in conformitate cu standardele EN 60947 1 si EN 60947 5 1. Instalarea trebuie efectuata de personal calificat, iar integrarea intr-un circuit de oprire de urgenta trebuie proiectata si verificata la nivelul intregului echipament.

Intrebari frecvente

Butonul are contact normal inchis?

Da, este prevazut cu un contact normal inchis, configuratie 1NC.

Cum se deblocheaza dupa actionare?

Dupa apasare, butonul ramane blocat si se deblocheaza prin rotirea capului ciuperca.

Care este gradul de protectie al carcasei?

Gradul de protectie este IP44.

Ce curent nominal suporta?

Curentul nominal este de 6 A la 230 V AC si 0,3 A la 230 V DC.

Care sunt dimensiunile produsului?

Dimensiunile totale sunt 68 x 68 x 50 mm.
