Descriere

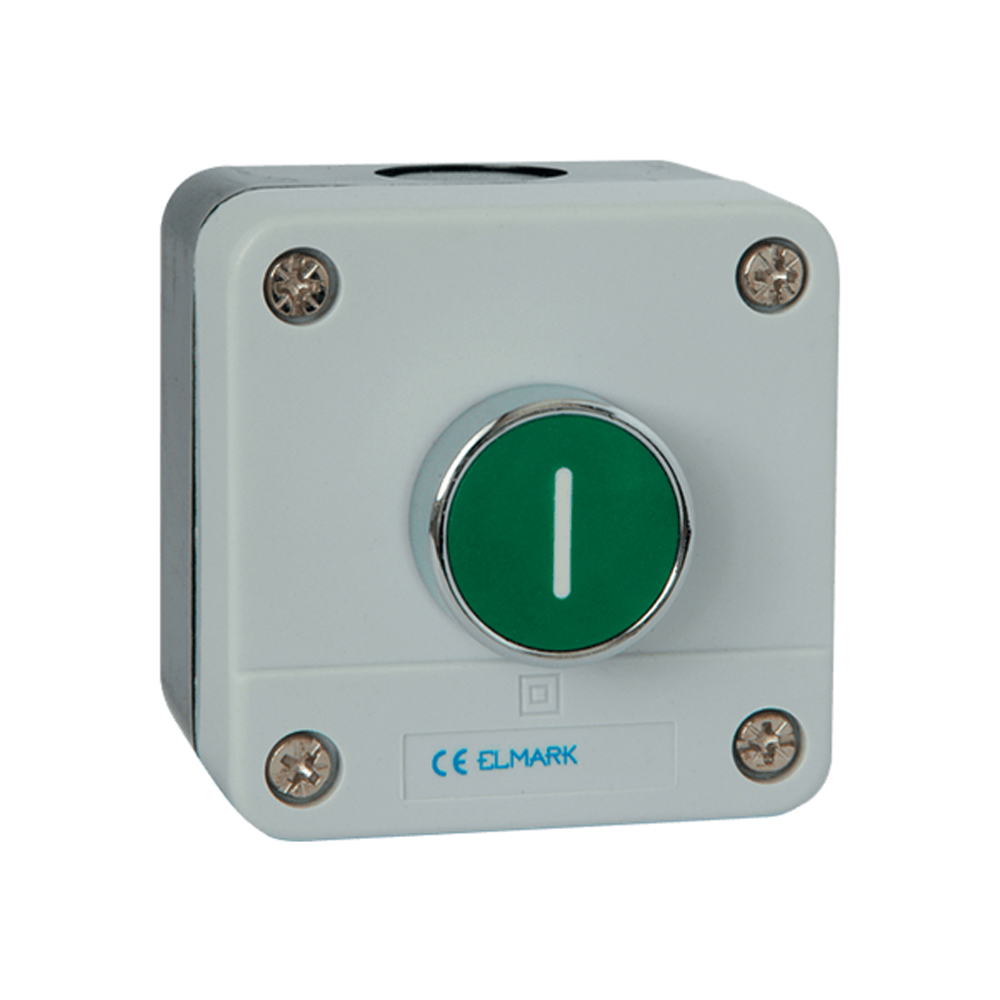

Butonul cu revenire este un aparat de comanda momentana, prevazut cu un singur contact normal deschis 1NO si actuator verde. La apasare, contactul se inchide pentru transmiterea comenzii, iar dupa eliberare revine automat in pozitia initiala. Este potrivit pentru panouri de comanda, masini, echipamente de automatizare si aplicatii de pornire sau actionare temporara in circuite de comanda.

Carcasa are grad de protectie IP44, iar dimensiunile totale sunt de 68 x 68 x 50 mm. Echipamentul are tensiune de izolatie de 660 V la 50/60 Hz si rezistenta la impuls de tensiune de 6000 V. Curentul nominal este de 6 A la 230 V AC, respectiv 0,3 A la 230 V DC. Rezistenta mecanica declarata este de pana la 1 x 10 la puterea 6 cicluri de comutare.

Montajul se realizeaza pe o suprafata plana din metal sau plastic, cu grosime de pana la 4 mm. Orificiul necesar pentru instalare are diametrul de 22,5 mm. Conectarea accepta conductori cu sectiuni de 0,5 mm2, 0,75 mm2, 1 mm2, 1,5 mm2 sau 2,5 mm2, iar cuplul de strangere pentru conductoare este de 0,15 Nm. Pentru o conexiune corecta, conductoarele trebuie dezizolate si fixate ferm in borne, cu alimentarea oprita.

Produsul este destinat utilizarii la temperaturi intre -20 si 70 grade C, la umiditate relativa de 35-85%. Pentru protectia la scurtcircuit, se prevede utilizarea unei sigurante fuzibile gG de 10 A amplasate in exteriorul circuitului. Respecta standardele EN 60947-1 si EN 60947-5-1. Instalarea, verificarea circuitului si punerea in functiune trebuie efectuate de personal calificat, cu respectarea parametrilor electrici ai aplicatiei.

Intrebari frecvente

Ce inseamna contact 1NO?

1NO inseamna un contact normal deschis. In repaus circuitul este deschis, iar la apasarea butonului contactul se inchide temporar.

Butonul ramane apasat dupa actionare?

Nu. Este un buton cu revenire automata, astfel ca revine in pozitia initiala imediat dupa eliberare.

Care sunt dimensiunile produsului?

Dimensiunile totale sunt 68 x 68 x 50 mm.

Ce conductori pot fi conectati?

Sunt acceptati conductori cu sectiuni de 0,5 mm2, 0,75 mm2, 1 mm2, 1,5 mm2 si 2,5 mm2.

Poate fi utilizat in exterior?

Gradul de protectie IP44 ofera protectie impotriva corpurilor solide mai mari de 1 mm si a stropilor de apa. Se monteaza numai in conditii compatibile cu acest grad de protectie, fara expunere directa la jeturi de apa sau imersie.
