Descriere

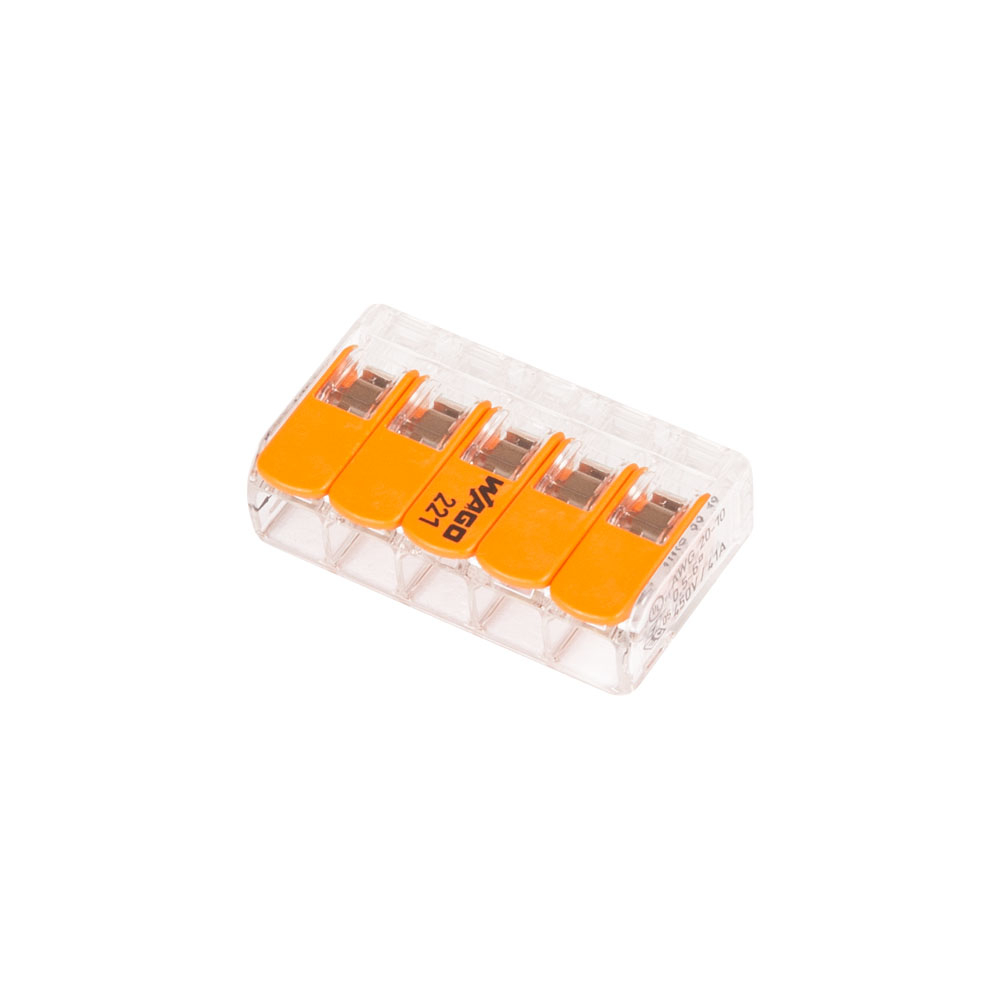

Clema de legatura cu 5 poli este conceputa pentru realizarea rapida a conexiunilor electrice intre conductori de cupru. Fiecare dintre cele cinci puncte de conectare este legat la acelasi potential, produsul fiind potrivit pentru derivatii, prelungiri si organizarea conexiunilor in doze, tablouri sau echipamente electrice. Carcasa transparenta permite verificarea vizuala a introducerii corecte a conductorului, iar parghiile portocalii simplifica operarea individuala a fiecarui pol.

Clema utilizeaza tehnologie de conexiune cu arc si accepta conductori de cupru rigizi, multifilari sau flexibili cu sectiuni de la 0,5 la 6 mm2, echivalent 20 pana la 10 AWG. Lungimea necesara de dezizolare este de 12 pana la 14 mm. Valorile nominale conform EN 60664 sunt 450 V, 41 A si tensiune nominala de impuls de 4 kV, pentru categoria de supratensiune II si gradul de poluare 2. Dimensiunile sunt 36,7 x 10,1 x 21,1 mm, iar greutatea este de aproximativ 7,1 g.

Montajul se realizeaza prin ridicarea parghiei, introducerea conductorului dezizolat lateral pana la opritor si coborarea completa a parghiei pentru fixare. Fiecare conductor se poate introduce sau scoate separat, ceea ce usureaza lucrarile de cablare, modificare sau service. Pentru instalare organizata se pot utiliza accesorii de montaj compatibile pentru sina DIN de 35 mm sau fixare cu surub.

Produsul are carcasa transparenta, parghii portocalii si clasa de inflamabilitate UL94 V2. Temperatura maxima a aerului ambiant in exploatare este de 85 grade C, iar temperatura de functionare continua poate ajunge la 105 grade C; marcajul de temperatura este T85 conform EN 60998. Conexiunile trebuie executate numai cu alimentarea oprita, cu conductori de cupru corect dezizolati si verificati, respectand cerintele instalatiei electrice si instructiunile de montaj.

Intrebari frecvente

Ce tipuri de conductori pot fi conectati?

Clema este destinata conductorilor de cupru rigizi, multifilari si flexibili, cu sectiuni intre 0,5 si 6 mm2.

Cati conductori se pot conecta?

Produsul are 5 puncte de conectare, toate legate la un singur potential electric.

Care este lungimea corecta de dezizolare?

Conductorul trebuie dezizolat pe o lungime de 12 pana la 14 mm inainte de introducere.

Cum se realizeaza conectarea?

Ridicati parghia, introduceti conductorul dezizolat pana la opritor, apoi coborati complet parghia pentru blocarea conductorului.

Care sunt valorile electrice nominale?

Conform EN 60664, clema are tensiunea nominala de 450 V, curentul nominal de 41 A si tensiunea nominala de impuls de 4 kV, pentru categoria de supratensiune II si gradul de poluare 2.
