Descriere

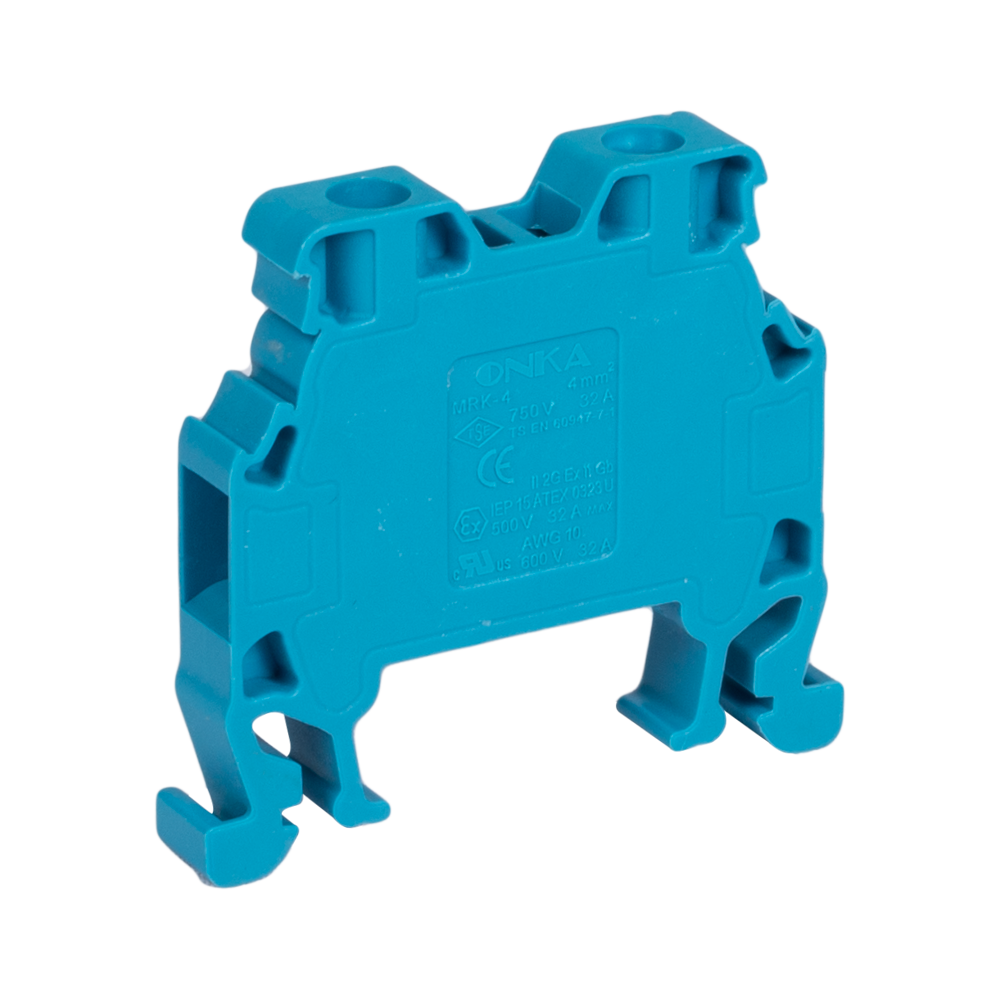

Clema de sina MRK 4 mm2, in culoare albastra, este destinata realizarii conexiunilor ordonate in tablouri electrice si panouri de comanda. Sistemul cu strangere prin surub permite conectarea conductoarelor pe sina, fiind potrivit pentru circuite de distributie, automatizare si instalatii electrice care necesita identificare vizuala clara a conexiunilor.

Sectiunea nominala este de 4 mm2, cu tensiune nominala de 750 V si curent nominal de 32 A. Pentru utilizare conform UL, valorile declarate sunt 600 V, 32 A si 10 AWG. Corpul este realizat din poliamida PA6.6, puntea de conexiune este din cupru, iar contactul este din otel CK45; surubul este din otel. Produsul respecta EN 60947 7 1 si UL1059, cu date declarate TSE CE si UL.

Pentru conectare, conductorul se dezizoleaza pe o lungime de 9 mm si se fixeaza prin strangerea surubului la cuplul recomandat de 0,5 Nm. Clema se monteaza pe sina din tablou, iar latimea constructiva de 6,6 mm ajuta la organizarea eficienta a sirurilor de borne. Dimensiunile declarate sunt 66,3 x 63 x 34,5 mm, cu cote constructive suplimentare de 35,2 mm, 33 mm si 18,75 mm.

Produsul este proiectat pentru utilizare la temperaturi intre -40 grade C si +140 grade C. Instalarea trebuie efectuata numai cu circuitul scos de sub tensiune, de personal calificat, utilizand conductori compatibili si respectand cuplul de strangere indicat. Verificati fixarea mecanica si izolarea fiecarei conexiuni inainte de punerea instalatiei sub tensiune.

Intrebari frecvente

Pentru ce sectiune de conductor este destinata clema?

Clema are sectiunea nominala de 4 mm2. Datele de conectare declara utilizarea conductoarelor flexibile fara ferula intre 0,34 si 6 mm2, a conductoarelor flexibile cu ferula intre 0,34 si 6 mm2 si a conductoarelor rigide intre 0,50 si 6 mm2.

Care sunt tensiunea si curentul nominal?

Valorile nominale declarate sunt 750 V si 32 A. Pentru utilizare conform UL sunt declarate 600 V, 32 A si 10 AWG.

Cum se pregateste conductorul pentru montaj?

Conductorul se dezizoleaza pe o lungime de 9 mm, se introduce in borna si se strange surubul la cuplul recomandat de 0,5 Nm. Operatiunea se executa doar cu instalatia fara tensiune.

In ce interval de temperatura poate fi utilizata?

Intervalul de temperatura declarat pentru utilizare este de la -40 grade C la +140 grade C.

Din ce materiale este realizata?

Corpul este din PA6.6, puntea de conexiune este din cupru, contactul este din otel CK45, iar surubul este din otel.
