Descriere

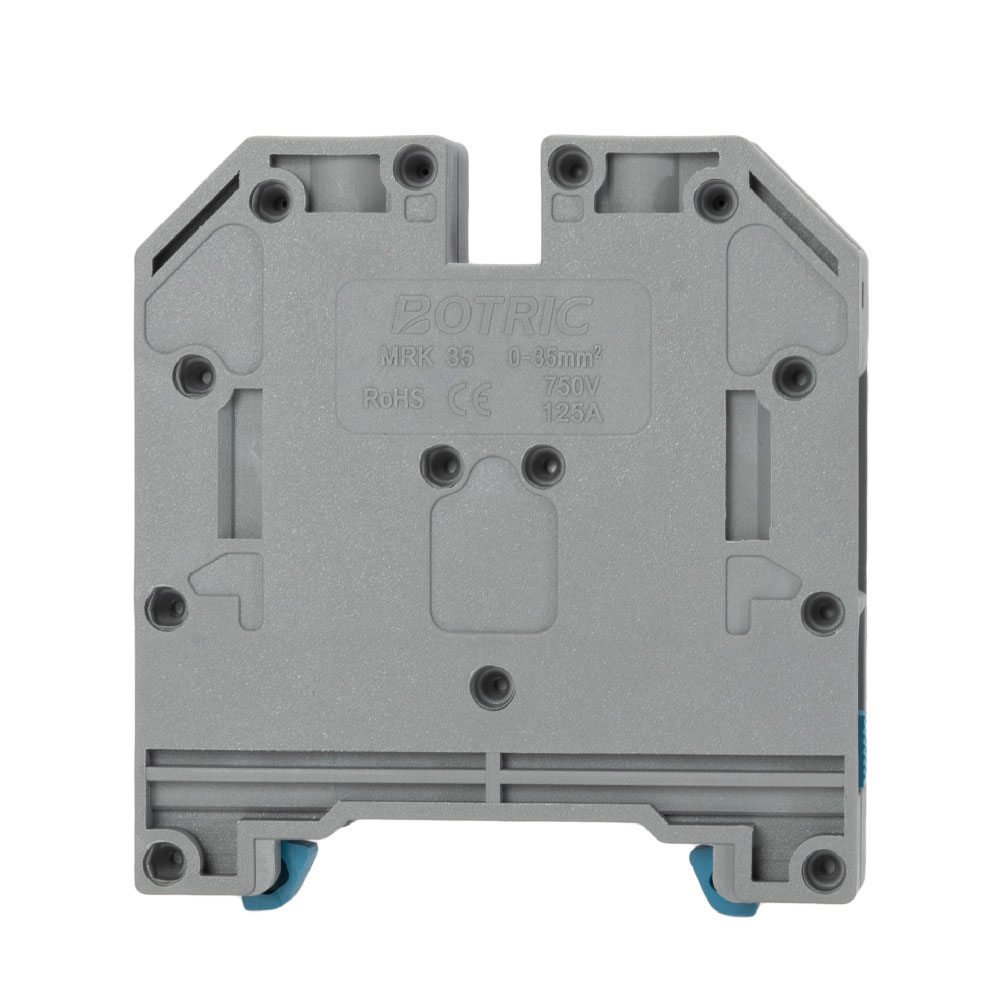

Clema terminala din seria MRK este destinata realizarii conexiunilor electrice organizate in tablouri, panouri de comanda si instalatii de distributie. Varianta gri utilizeaza conectare cu surub si permite racordarea conductoarelor cu sectiunea nominala de pana la 35 mm2, fiind potrivita pentru circuite de putere si aplicatii unde este necesara o conexiune ferma si usor de identificat pe sina.

Caracteristicile electrice declarate includ tensiune nominala de 750 V si curent nominal de 125 A. Clema respecta standardul EN 60947 7 1 si este indicata cu marcaje TSE si CE. Corpul este realizat din poliamida PA6.6, puntea conductoare este din cupru, contactul este din otel CK45, iar suruburile sunt din otel. Temperatura de functionare declarata este intre minus 40 grade C si plus 140 grade C.

Dimensiunile declarate sunt A 50,7 mm, B 54 mm, C 34,5 mm, D 51 mm si E 15 mm. Pentru conectare, conductorul se dezizoleaza pe o lungime de 18 mm, apoi se introduce in borna si se strange surubul la cuplul recomandat de 2,0 Nm. Montajul se realizeaza pe sina compatibila, in configuratia specifica tabloului electric.

Inainte de instalare, alimentarea circuitului trebuie intrerupta si verificata de personal calificat. Este important ca sectiunea conductorului, lungimea de dezizolare si cuplul de strangere sa fie respectate pentru a limita riscul de incalzire a contactelor sau de slabire a conexiunii. Utilizarea trebuie facuta numai in limitele electrice si termice declarate, intr-un tablou protejat corespunzator impotriva conditiilor de mediu neadecvate.

Intrebari frecvente

Pentru ce sectiune de conductor este destinata clema?

Clema este destinata conductorilor cu sectiunea nominala de pana la 35 mm2.

Care sunt tensiunea si curentul nominal?

Tensiunea nominala declarata este de 750 V, iar curentul nominal este de 125 A.

Cum se pregateste conductorul pentru conectare?

Lungimea de dezizolare declarata este de 18 mm. Dupa introducerea conductorului, surubul se strange la cuplul recomandat de 2,0 Nm.

In ce domeniu de temperatura poate fi utilizata?

Temperatura de functionare declarata este cuprinsa intre minus 40 grade C si plus 140 grade C.

Ce standard este mentionat pentru aceasta clema terminala?

Produsul este declarat conform standardului EN 60947 7 1 si are marcaje TSE si CE.
