Descriere

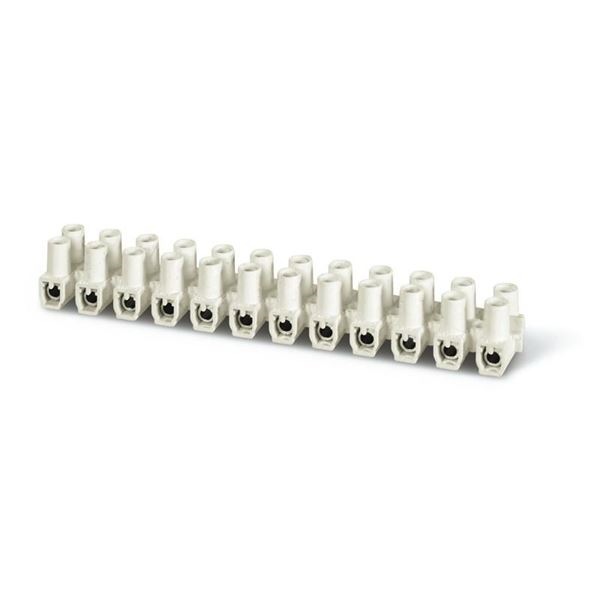

Clema sir T85 este destinata realizarii conexiunilor electrice demontabile pentru conductori cu sectiunea de pana la 6 mm2. Este o solutie practica pentru organizarea si distributia circuitelor in tablouri electrice, cutii de conexiuni, panouri de comanda si alte instalatii electrice de joasa tensiune. Constructia cu 12 poli permite realizarea mai multor puncte de legatura pe aceeasi bara izolata, iar culoarea alba ajuta la identificarea vizuala a circuitelor.

Produsul are capacitate de conectare de 6 mm2 si tensiune nominala de 450 V. Dimensiunile totale sunt de 120 x 16,6 x 17,4 mm, cu pas intre poli de 10 mm si orificiu de fixare cu diametrul de 3,5 mm. Bornele sunt realizate din alama, iar suruburile captive sunt din otel zincat, pentru o conexiune mecanica usor de verificat. Carcasa este din material plastic tehnic, autoextingator la 850 grade C conform IEC 60695-2-1, iar temperatura maxima de serviciu in regim continuu este de 85 grade C.

Montajul se realizeaza prin fixarea clemei in punctele prevazute, utilizand orificiul de prindere. Conductoarele se introduc in bornele corespunzatoare, dupa pregatirea corecta a capetelor, apoi se fixeaza prin strangerea suruburilor captive. Sectiunea conductorului trebuie sa fie compatibila cu limita maxima de 6 mm2, iar pasul de 10 mm trebuie avut in vedere la pozitionarea si dimensionarea ansamblului de conexiuni.

Pentru siguranta instalatiei, conexiunile trebuie executate numai cu alimentarea intrerupta si de personal calificat. Se recomanda respectarea cuplului de strangere indicat de proiectantul instalatiei, verificarea fixarii conductorilor si utilizarea produsului numai in limitele de tensiune, temperatura si sectiune admise. Clema este realizata in conformitate cu standardele CEI EN 60998-1 si CEI EN 60998-2-1 si este asociata cerintelor directivelor pentru joasa tensiune si RoHS.

Intrebari frecvente

Pentru ce sectiune de conductor este potrivita clema sir T85?

Clema este proiectata pentru conectarea conductorilor cu sectiunea de pana la 6 mm2.

Cate puncte de conexiune are clema?

Clema sir are 12 poli, ceea ce permite realizarea mai multor conexiuni pe acelasi suport izolat.

Care este tensiunea nominala a produsului?

Tensiunea nominala este de 450 V.

Cum se monteaza clema sir?

Se fixeaza prin orificiul de montaj cu diametrul de 3,5 mm, apoi conductorii pregatiti se introduc in borne si se strang cu suruburile captive.

La ce temperatura poate functiona continuu?

Temperatura maxima de serviciu in regim continuu este de 85 grade C.
