Descriere

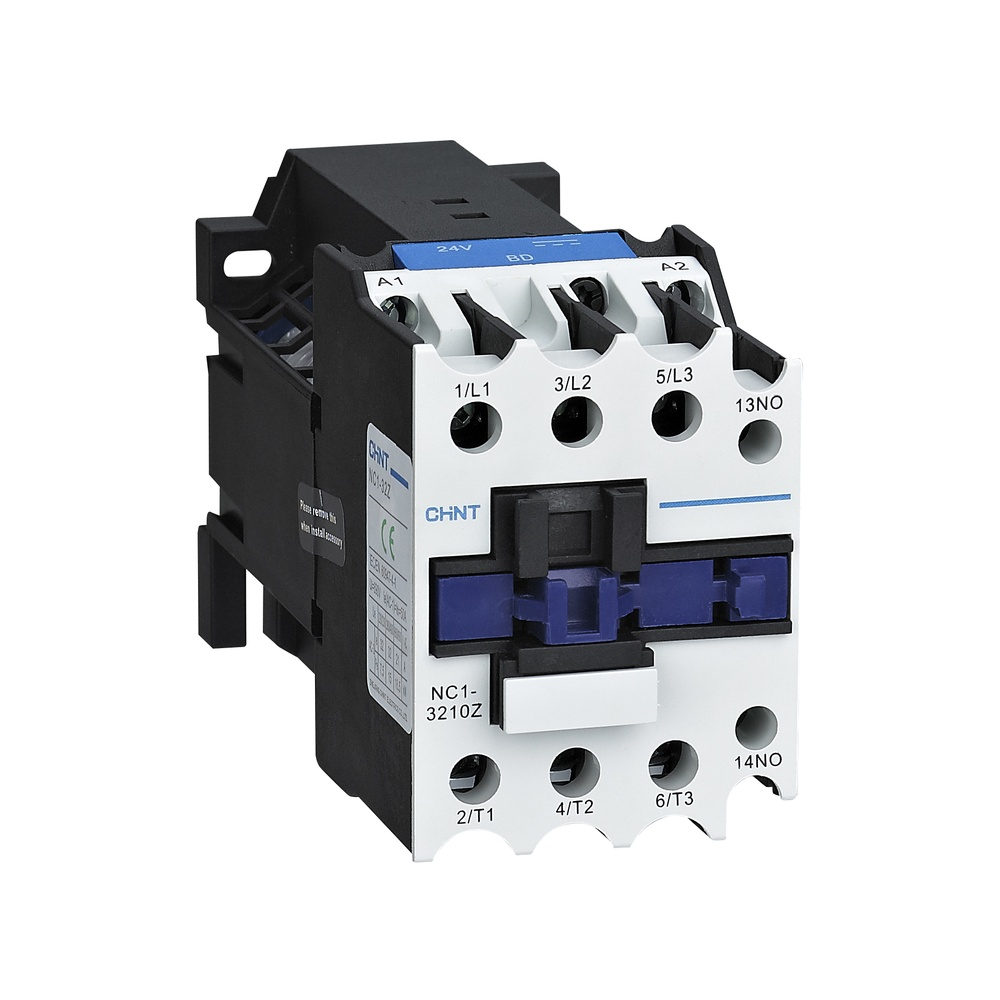

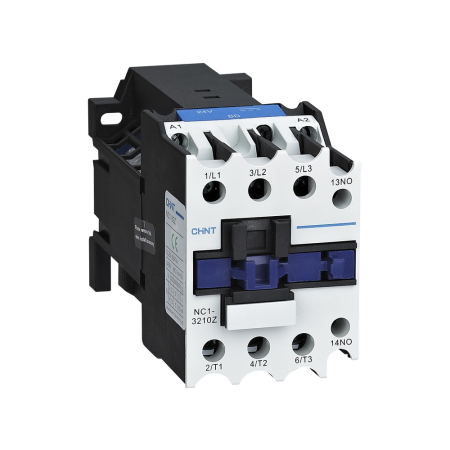

Acest contactor industrial este destinat comenzii si comutarii frecvente a circuitelor de curent alternativ in instalatii de automatizare, tablouri electrice si aplicatii de control al motoarelor. Constructia cu 3 poli permite utilizarea pe circuite trifazate, iar contactul auxiliar normal deschis poate fi integrat in circuite de semnalizare, autoretinere sau interblocare.

Contactorul are curent nominal de utilizare de 32A in categoria AC-3 la 400V si curent de 50A in categoria AC-1. Tensiunea nominala a circuitului de putere este 230/400/690V AC, cu frecventa de 50/60Hz si tensiune de izolatie de 690V AC. Pentru actionari de motoare, puterea nominala in AC-3 este de 7,5 kW la 230V, 15 kW la 400V si 18,5 kW la 690V. Bobina de comanda functioneaza la 230V AC, 50/60Hz, cu consum de 110 VA la actionare si 14 VA la mentinere.

Echipamentul are trei poli de putere si un contact auxiliar 1NO. Contactul auxiliar este dimensionat pentru utilizari de comanda AC-15, cu 1,6A la 230V AC, 0,95A la 400V AC si 10A la 36V AC; pentru DC-13, valorile sunt 0,92A la 24V DC si 0,15A la 220/250V DC. Dimensiunile sunt 86 x 57 x 100 mm, iar latimea constructiva este de aproximativ 3,2 module DIN.

Montajul se realizeaza in tablou electric, pe sina DIN, cu conexiunile circuitului de putere si ale bobinei executate conform schemei electrice a echipamentului. Gradul de protectie este IP10, astfel ca produsul trebuie instalat intr-o carcasa sau intr-un tablou care asigura protectia necesara impotriva atingerii partilor active si a influentelor de mediu. Instalarea, alegerea protectiilor la scurtcircuit si suprasarcina, precum si verificarea compatibilitatii cu sarcina trebuie efectuate de personal calificat, cu alimentarea intrerupta.

Intrebari frecvente

Pentru ce aplicatii se utilizeaza acest contactor industrial?

Este utilizat pentru comanda si comutarea circuitelor de curent alternativ, inclusiv pentru pornirea si oprirea motoarelor trifazate, echipamentelor industriale si consumatorilor din tablouri de automatizare.

Ce sarcina de motor poate comanda?

In categoria de utilizare AC-3, poate comanda motoare cu putere de pana la 7,5 kW la 230V, 15 kW la 400V si 18,5 kW la 690V, cu respectarea conditiilor de instalare si a protectiilor corespunzatoare.

Ce tensiune necesita bobina de comanda?

Bobina de comanda este proiectata pentru alimentare la 230V AC, cu frecventa de 50/60Hz.

Are contact auxiliar incorporat?

Da, produsul include un contact auxiliar normal deschis, utilizabil pentru autoretinere, semnalizare de stare sau interblocare in circuitul de comanda.

Poate fi montat direct intr-un tablou electric?

Da, este destinat montajului pe sina DIN in tablou. Deoarece are protectie IP10, tabloul trebuie sa asigure protectia adecvata impotriva atingerii partilor active.
