Descriere

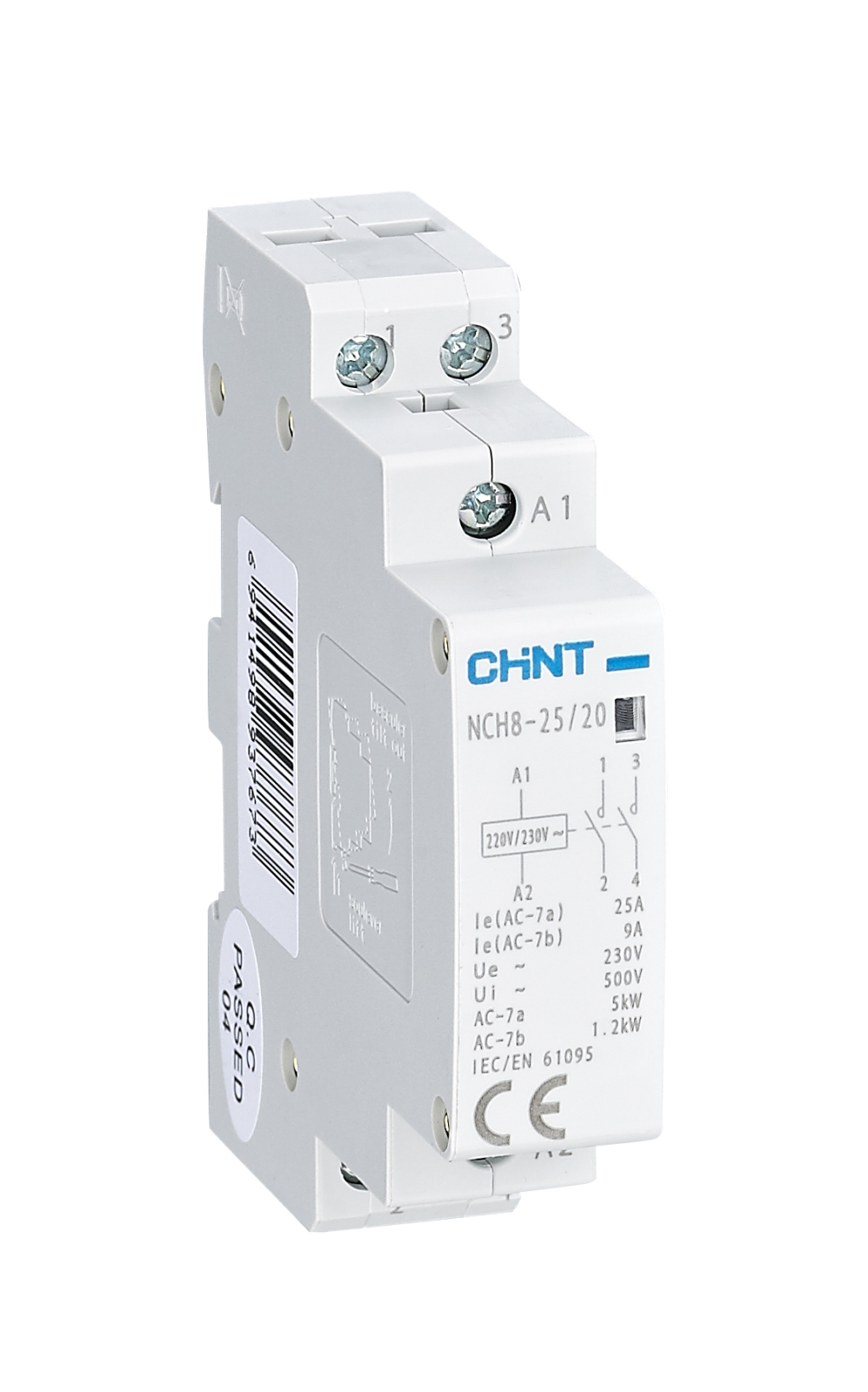

Contactorul modular este destinat comenzii la distanta sau manuale a circuitelor de curent alternativ, in aplicatii rezidentiale, comerciale si industriale. Cele 2 contacte normal deschise permit comutarea simultana a doua conductoare, fiind potrivit pentru automatizarea iluminatului, incalzirii electrice, ventilatiei sau a altor consumatori compatibili cu categoria de utilizare declarata. Selectorul frontal permite alegerea modului automat sau actionarea manuala pentru testare si interventii controlate.

Aparatul este bipolar, cu 2 contacte normal deschise, curent nominal In de 25 A si curent termic conventional Ith de 25 A. Curentul nominal in categoria AC3 este de 9 A. Bobina de comanda functioneaza la 230 Vac, 50/60 Hz, iar tensiunea nominala de izolare Ui este de 500 Vac. Echipamentul respecta standardul IEC/EN 61095, are grad de protectie IP20, putere disipata de 6,6 W si ocupa 1 modul DIN de 18 mm. Dimensiunile sunt 81,5 x 18 x 73,5 mm.

Montajul se realizeaza vertical pe sina DIN tip TH35-7.5, cu inclinarea suprafetei de montaj de maximum 5 grade. Conexiunile trebuie executate conform schemei electrice si cu alimentarea oprita. Pentru circuitul de comanda sunt admise conductoare rigide sau flexibile de 1,5 pana la 2,5 mm2, iar pentru circuitul de putere se pot utiliza conductoare rigide de 1,5 pana la 6 mm2 sau flexibile de 1,5 pana la 4 mm2. Cuplul de strangere indicat este de 0,8 Nm pentru circuitul de comanda si 3,5 Nm pentru circuitul de putere.

Contactorul nu este destinat intreruperii curentilor de scurtcircuit si trebuie utilizat impreuna cu o protectie adecvata la scurtcircuit. Instalarea si mentenanta trebuie efectuate numai de personal calificat. Nu se monteaza in spatii cu gaze inflamabile sau explozive si trebuie evitate umezeala cu condens, ploaia si atingerea partilor conductoare aflate sub tensiune. Pentru functionare sigura, verifica periodic strangerea bornelor si starea conductoarelor.

Intrebari frecvente

Pentru ce poate fi utilizat acest contactor modular?

Poate fi utilizat pentru comanda automata sau manuala a circuitelor AC, precum iluminat, incalzire electrica, ventilatie si alti consumatori compatibili cu parametrii electrici si categoria de utilizare a aparatului.

Ce inseamna configuratia 2NO?

Configuratia 2NO indica doua contacte normal deschise. Contactele se inchid atunci cand bobina este alimentata sau cand este utilizata actionarea manuala corespunzatoare.

Se monteaza pe sina DIN?

Da. Aparatul se monteaza vertical pe sina DIN tip TH35-7.5 si ocupa un singur modul DIN, cu latimea de 18 mm.

Poate fi folosit fara protectie la scurtcircuit?

Nu. Contactorul nu este proiectat pentru intreruperea curentului de scurtcircuit, de aceea circuitul trebuie protejat printr-un dispozitiv de protectie adecvat, dimensionat de un electrician calificat.

Are posibilitate de comanda manuala?

Da. Selectorul frontal permite functionarea automata comandata de bobina si actionarea manuala pentru verificare sau mentinerea comenzii, conform instructiunilor de montaj.
