Descriere

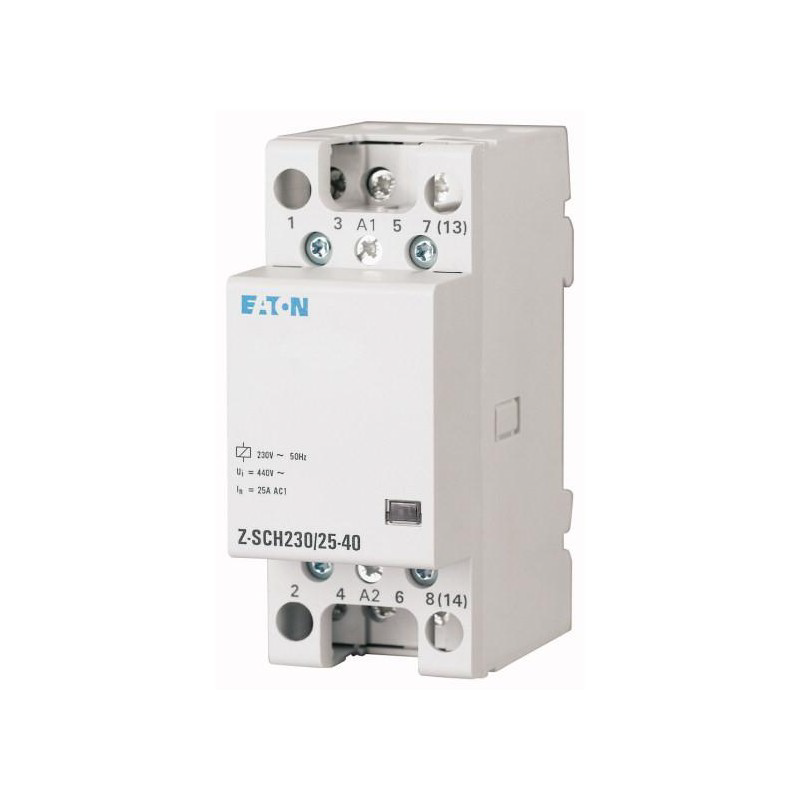

Contactorul modular este destinat comutarii comandate a circuitelor electrice in tablouri de distributie, automatizari pentru cladiri si instalatii rezidentiale, comerciale sau tehnice. Configuratia cu 4 poli si 4 contacte normal deschise permite actionarea simultana a mai multor conductoare sau circuite, prin alimentarea bobinei de comanda la tensiune alternativa.

Echipamentul are curent nominal de operare de 40A, tensiune nominala de operare de 440V AC si bobina de comanda pentru 230V AC la 50Hz. Domeniul admis al tensiunii de excitatie este 195,5-253V AC. Functioneaza in categoria de utilizare AC-1 conform EN IEC 60947-4-1, are 4 contacte normal deschise, nu include contacte normal inchise si ocupa 3 module. Gradul de protectie al aparatului este IP40, iar temperatura ambianta de functionare declarata este intre -40 grade C si +60 grade C.

Montajul se realizeaza pe sina DIN, in interiorul unui tablou electric corespunzator. Dimensiunile declarate sunt 85 mm lungime/adancime, 60 mm inaltime si 52,5 mm latime, cu adancime de incorporare de 60 mm. Conectarea se face prin borne cu surub, iar echipamentul permite adaugarea de accesorii compatibile. Inainte de cablare, se va verifica sectiunea conductoarelor, cuplul de strangere si protectia circuitului, conform proiectului electric si instructiunilor de montaj.

Produsul trebuie instalat numai de personal calificat, cu alimentarea complet intrerupta si verificata inaintea interventiei. Este adecvat pentru sarcini din categoria AC-1; alegerea pentru alte tipuri de sarcini, inclusiv sarcini inductive sau motoare, trebuie facuta dupa verificarea categoriei de utilizare si a curentului necesar. Respecta cerintele RoHS si are marcaj CE. Pentru protectie impotriva atingerii, prafului si influentelor de mediu, contactorul trebuie utilizat in carcasa sau tabloul electric potrivit aplicatiei.

Intrebari frecvente

Pentru ce este utilizat un contactor modular de 40A?

Este utilizat pentru comanda automata sau de la distanta a circuitelor electrice din tablouri, cum ar fi iluminatul, circuitele de incalzire electrica, ventilatia sau alte sarcini compatibile cu utilizarea AC-1.

Cate contacte are acest contactor modular?

Are 4 contacte normal deschise, fara contacte normal inchise, ceea ce permite comutarea simultana a patru poli.

Ce tensiune necesita bobina de comanda?

Bobina este destinata alimentarii la 230V AC, 50Hz. Domeniul declarat al tensiunii de excitatie este 195,5-253V AC.

Se monteaza in tablou electric?

Da. Este un aparat modular pentru montaj pe sina DIN si ocupa 3 module in tablou.

Poate fi folosit pentru motoare?

Produsul este declarat pentru categoria de utilizare AC-1. Pentru motoare sau alte sarcini inductive trebuie verificata separat categoria de utilizare, curentul de pornire si schema de protectie necesara.
