Descriere

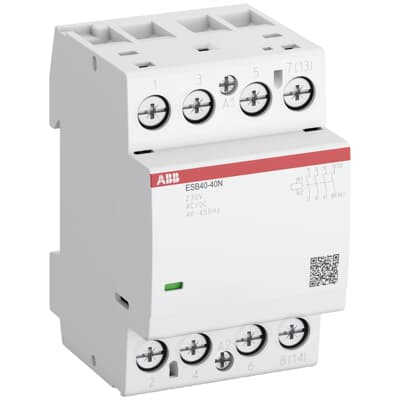

Acest contactor modular este destinat comenzii automate a sarcinilor monofazate si trifazate de pana la 40 A. Configuratia cu patru contacte principale normal deschise permite conectarea si deconectarea simultana a mai multor circuite, fiind potrivita pentru iluminat, incalzire electrica, ventilatie, pompe sau alte receptoare comandate prin semnal extern. Este recomandat pentru tablouri electrice din aplicatii rezidentiale si industriale.

Aparatul are curent operational nominal de 40 A in categoriile AC-1 si AC-7a, patru poli si configuratie 4 NO / 0 NC. Circuitul de comanda este proiectat pentru tensiunea nominala de 230 V AC/DC. Constructia modulara are latimea de 54 mm, echivalenta cu 3 module, iar dimensiunile indicate sunt 54 x 85 x 58 mm. Greutatea unui aparat este de aproximativ 0,405 kg.

Conectarea se realizeaza in tabloul electric, cu respectarea marcajelor bornelor pentru circuitul de putere si pentru circuitul de comanda. Cele patru cai principale permit comandarea simultana a mai multor conductoare sau circuite, iar bobina se alimenteaza la 230 V conform schemei instalatiei. Dimensionarea cablurilor, a protectiilor la supracurent si a echipamentului de comanda trebuie stabilita in functie de tipul sarcinii si de curentul real din circuit.

Produsul este destinat montajului si punerii in functiune de personal calificat. Inainte de interventii, instalatia trebuie scoasa de sub tensiune si verificata corespunzator. Contactorul nu inlocuieste protectia la scurtcircuit, suprasarcina sau curent diferential; acestea trebuie prevazute separat, conform proiectului electric si normelor aplicabile.

Intrebari frecvente

Pentru ce tipuri de aplicatii se utilizeaza un contactor modular de 40 A?

Este utilizat pentru comanda automata a sarcinilor electrice precum iluminat, incalzire electrica, ventilatie, pompe si alte receptoare din instalatii rezidentiale, comerciale sau industriale.

Cate contacte principale are acest contactor modular?

Are patru contacte principale normal deschise, fara contacte principale normal inchise.

Ce tensiune este necesara pentru circuitul de comanda?

Circuitul de comanda are tensiunea nominala de 230 V AC/DC.

Este contactorul o protectie la suprasarcina sau scurtcircuit?

Nu. Contactorul realizeaza comanda si separarea circuitului, iar protectia la suprasarcina si scurtcircuit trebuie asigurata cu aparate de protectie dimensionate corespunzator.

Ce spatiu ocupa in tabloul electric?

Are latimea de 54 mm, echivalenta cu 3 module pe sina DIN.
