Descriere

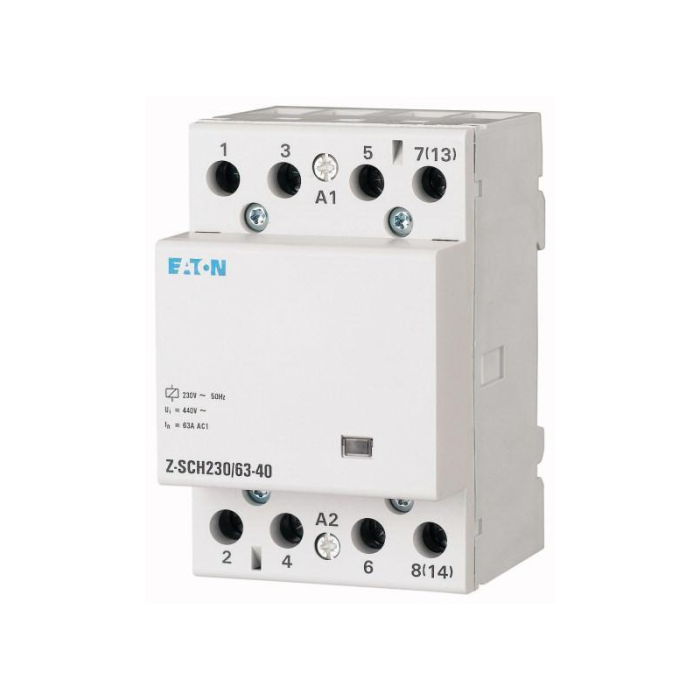

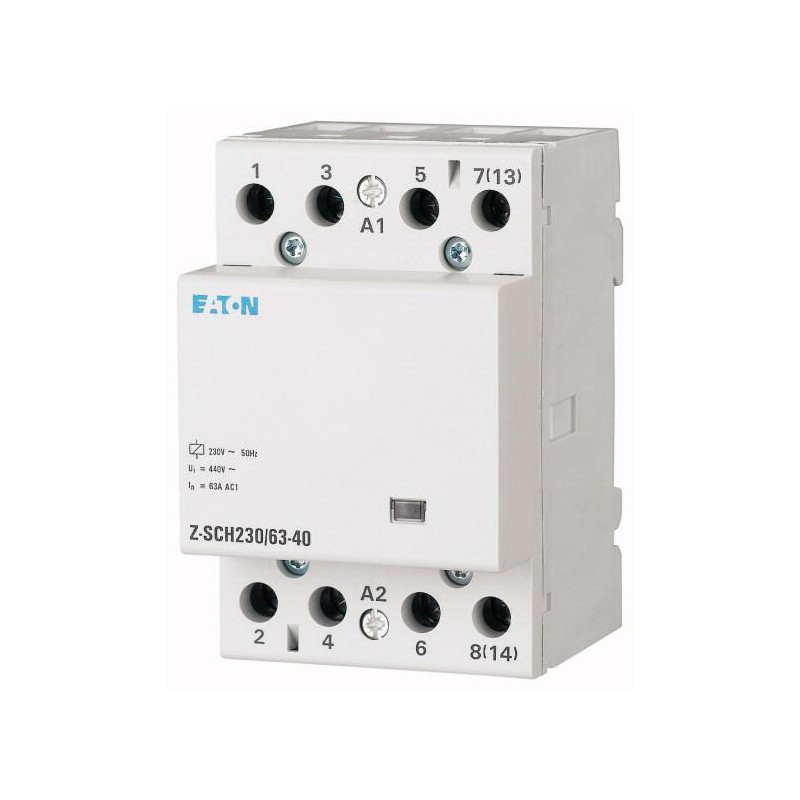

Acest contactor modular este destinat comenzii automate sau de la distanta a circuitelor electrice din tablouri de distributie. Configuratia cu 4 contacte normal deschise permite cuplarea simultana a mai multor poli, fiind potrivita pentru aplicatii de comanda a iluminatului, incalzirii electrice si altor sarcini rezistive sau neinductive, incadrate in categoria de utilizare AC-1.

Curentul nominal de utilizare este de 63A, iar bobina functioneaza la 230V AC, 50Hz. Aparatul are 4 contacte normal deschise si niciun contact normal inchis. Tensiunea nominala de utilizare este de 440V, iar intervalul admis pentru tensiunea de excitatie este 195,5-253V AC. Pentru sarcini specifice de iluminat, valorile maxime declarate sunt 7740W pentru lampi cu incandescenta, 4060VA pentru lampi fluorescente, 8120VA pentru circuite fluorescente duo si 2668VA pentru lampi fluorescente compensate in paralel.

Contactorul ocupa 3 module pe sina DIN, cu latimea de 52,5mm. Dimensiunile exterioare sunt 85mm adancime, 60mm inaltime si 52,5mm latime, iar adancimea de montaj este de 60mm. Constructia permite adaugarea de echipamente auxiliare compatibile, pentru adaptarea instalatiei la cerintele de comanda si semnalizare.

Produsul are grad de protectie IP40 si este destinat montajului in tablouri sau carcase electrice adecvate. Temperatura ambientala de functionare este cuprinsa intre -40 grade C si 60 grade C. Instalarea, conectarea circuitelor de putere si a bobinei de comanda trebuie realizate de personal calificat, cu alimentarea intrerupta si cu alegerea corecta a protectiilor electrice din amonte, in functie de aplicatie si de sarcina comandata.

Intrebari frecvente

Pentru ce aplicatii se utilizeaza acest contactor modular?

Este utilizat pentru comanda automata sau de la distanta a circuitelor din tablouri electrice, inclusiv pentru iluminat si alte sarcini incadrate in categoria de utilizare AC-1.

Ce configuratie de contacte are?

Are 4 contacte normal deschise si nu include contacte normal inchise.

La ce tensiune functioneaza bobina de comanda?

Bobina de comanda functioneaza la 230V AC, 50Hz.

Cate module ocupa in tabloul electric?

Ocupa 3 module, avand latimea de 52,5mm.

Poate fi utilizat fara carcasa de protectie?

Are grad de protectie IP40 si se recomanda montajul intr-un tablou sau intr-o carcasa electrica potrivita pentru conditiile de instalare.
