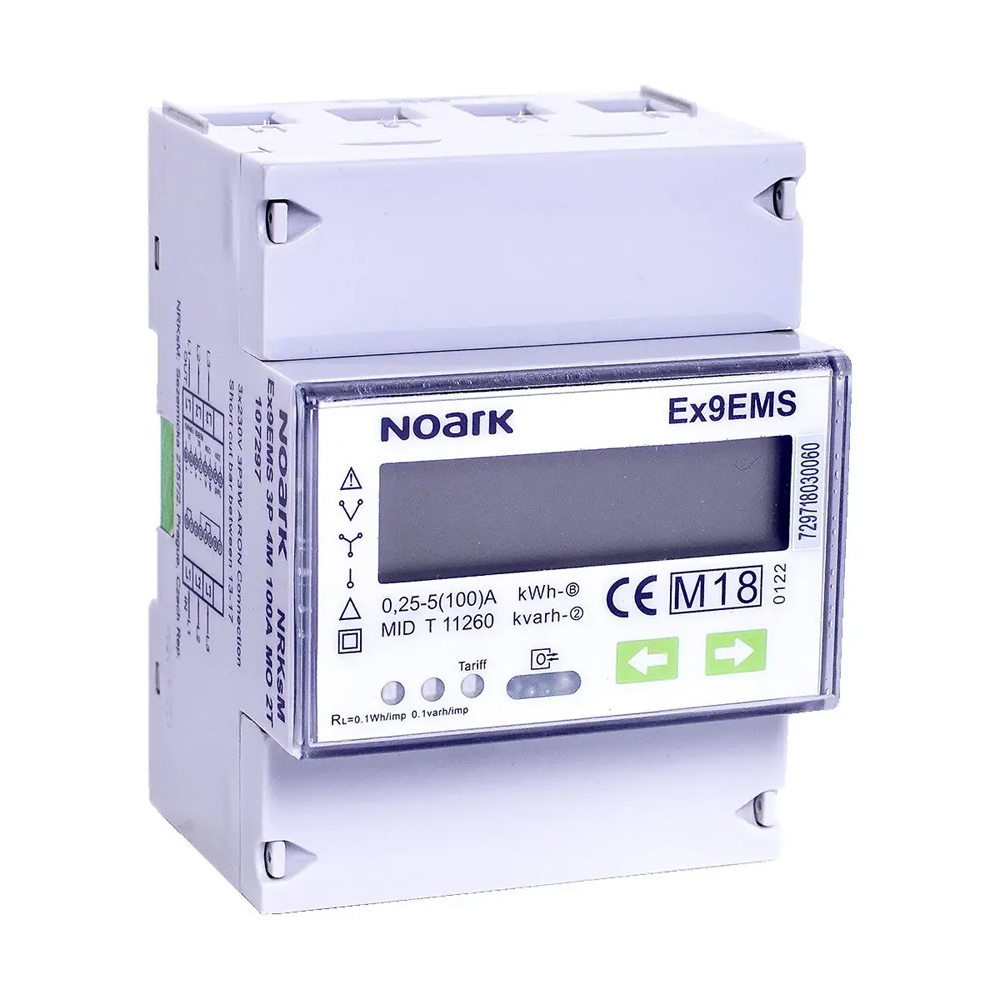

Descriere

Contorul electronic trifazat este proiectat pentru monitorizarea energiei active in instalatii unde masurarea se realizeaza prin transformatoare de curent. Este adecvat pentru aplicatii rezidentiale, comerciale si industriale, inclusiv pentru contorizarea energiei preluate si livrate. Functia de contorizare pe doua tarife permite separarea consumului in functie de un semnal extern de comutare, iar afisajul LCD si interfata optica IR faciliteaza verificarea locala si configurarea parametrilor.

Aparatul functioneaza la tensiune nominala de 400 V intre faza si nul, respectiv 400 V intre faze, la frecventa de 45-60 Hz. Are clasa de precizie B, este avizat conform MID, utilizeaza masurare prin transformator de curent si dispune de interfata M-Bus. Constructia ocupa 4 module pe sina DIN, are grad de protectie IP50, pierdere de putere declarata de 8 W si dimensiuni de 92,4 x 70 x 63 mm. Afisajul este digital, iar iesirea de impuls S0 este declarata la 1000 imp/kWh.

Montajul se realizeaza pe sina DIN de 35 mm, in tablouri electrice. Pentru versiunea cu transformatoare de curent se conecteaza circuitele secundare ale transformatoarelor si tensiunile de referinta conform schemei de cablare, iar raportul transformatorului de curent trebuie programat inainte de punerea in functiune. Comunicatia M-Bus se face prin bornele dedicate 22 si 23; protocolul este conform EN 13757-3, cu setare implicita de 9600 baud, 8 biti de date, paritate para si 1 bit de stop. Contorul include iesiri S0 separate pentru sens direct si invers, utile pentru integrarea in sisteme de monitorizare sau automatizare.

Instalarea trebuie efectuata numai de personal calificat, cu alimentarea oprita si verificata inainte de interventie. Se recomanda montarea intr-un tablou uscat, ventilat si protejat impotriva prafului, pe un suport rezistent la foc. In zone expuse la supratensiuni, de exemplu in apropierea invertoarelor, echipamentelor de sudura sau in instalatii cu risc de descarcari atmosferice, se recomanda protectie la supratensiune. Iesirile S0 necesita sursa externa de 5-27 V DC, iar curentul maxim de comutare este de 100 mA.

Intrebari frecvente

Este necesar un transformator de curent pentru acest contor?

Da. Acest model este destinat masurarii indirecte prin transformatoare de curent, nu conectarii directe pe circuitul de putere. Raportul transformatorului utilizat trebuie programat corect in contor inainte de exploatare.

Cum se citeste contorul de la distanta?

Contorul are interfata M-Bus pentru transmiterea datelor catre un sistem de monitorizare. Comunicatia utilizeaza protocolul EN 13757-3 si necesita un convertor de nivel M-Bus pentru conectarea la un PC sau la o platforma compatibila.

Poate fi utilizat pentru doua tarife?

Da. Contorul este prevazut pentru doua tarife, iar schimbarea tarifului se realizeaza printr-un semnal extern de comutare.

Ce tip de montaj are?

Se monteaza pe sina DIN de 35 mm si ocupa 4 module in tabloul electric. Pentru o functionare corecta, montajul si cablarea trebuie realizate de personal calificat, conform schemei producatorului.

La ce folosesc iesirile S0?

Iesirile S0 transmit impulsuri proportionale cu energia masurata si pot fi folosite pentru citire la distanta, sisteme de automatizare sau verificarea contorizarii. Acestea necesita o sursa externa de 5-27 V DC.
