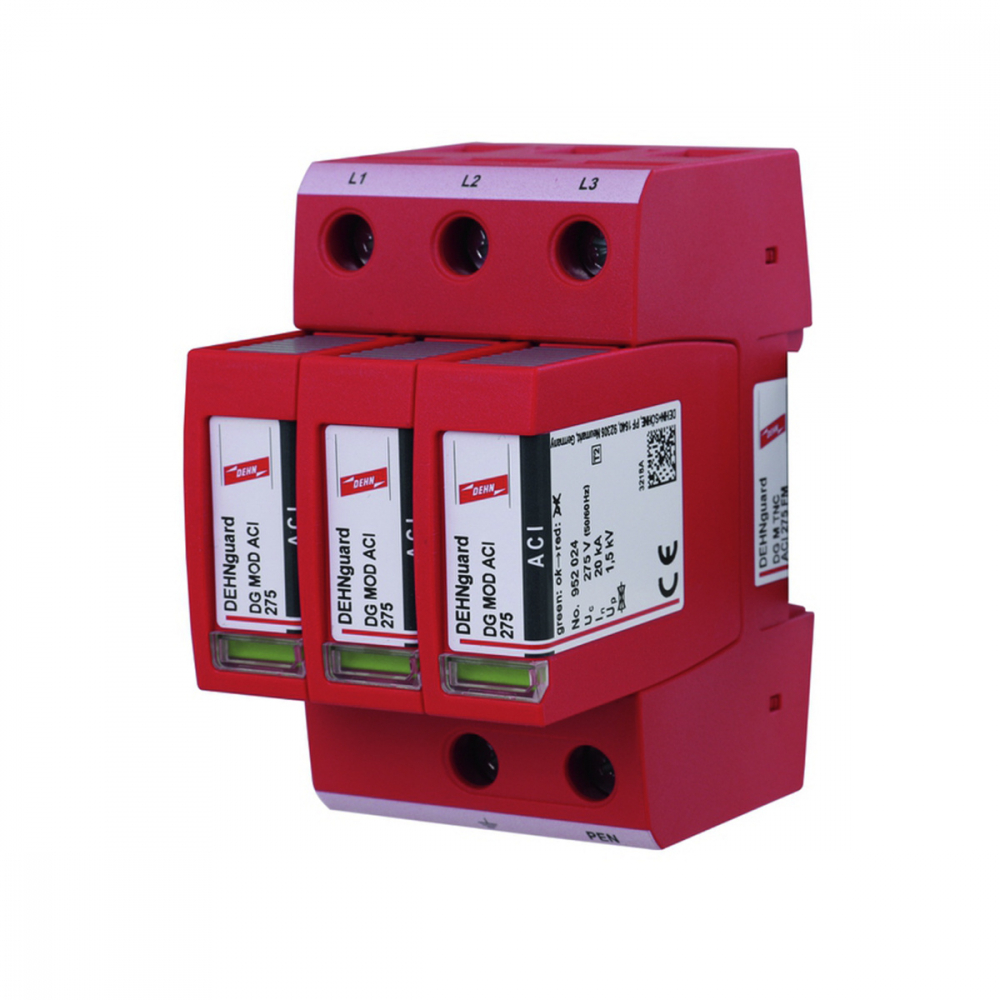

SPD Type 2 DEHNguard M TNC ACI 275 FM

Acest descarcator de supratensiune Tip 2 este destinat protectiei instalatiilor electrice de joasa tensiune in retele TN-C 230/400 V AC. Constructia modulara, conectabila, pe 3 poli il recomanda pentru montaj in tablouri electrice rezidentiale, comerciale sau industriale, unde este necesara limitarea supratensiunilor tranzitorii aparute pe alimentarea de curent alternativ. Contactul de semnalizare la distanta permite integrarea starii aparatului intr-un sistem de monitorizare sau automatizare.

Echipamentul este clasificat ca SPD Tip 2 / Clasa II conform EN 61643-11 si IEC 61643-11. Are tensiunea nominala a retelei de 230/400 V AC la 50/60 Hz, tensiunea maxima de functionare continua UC de 275 V AC, curent nominal de descarcare In de 20 kA pentru forma de unda 8/20 microsecunde si nivel de protectie la tensiune Up de maximum 1,5 kV. Tehnologia ACI integreaza o combinatie de intrerupator si eclator in serie cu varistorul, pentru functionare fara curent de scurgere si rezistenta la supratensiuni temporare de 440 V timp de 120 minute.

Montajul se realizeaza in tabloul electric, pe sina DIN, aparatul avand latimea de 3 module. Pentru o instalare corecta, conexiunile trebuie realizate in sistem TN-C, cu trasee de conductoare cat mai scurte si cu respectarea schemei de conectare furnizate de producator. Tehnologia ACI elimina necesitatea unei sigurante externe suplimentare pentru coordonarea protectiei, iar constructia modulara permite inlocuirea modulelor de protectie conform instructiunilor tehnice.

Produsul dispune de indicator mecanic de defect pentru verificarea locala a starii descarcatorului si de contact FM pentru semnalizare la distanta. Se utilizeaza numai in instalatii interioare, in tablouri cu protectie adecvata, de catre personal calificat. Inaintea montajului sau interventiilor, circuitul trebuie deconectat de la tensiune; alegerea SPD-ului, legarea la pamant si coordonarea cu alte niveluri de protectie trebuie realizate conform proiectului instalatiei si normativelor aplicabile.

Intrebari frecvente

Pentru ce tip de retea electrica este potrivit acest descarcator?

Este destinat retelelor TN-C de 230/400 V AC, cu configuratie pe 3 poli.

Ce nivel de protectie ofera?

Are un nivel de protectie la tensiune Up de maximum 1,5 kV si un curent nominal de descarcare In de 20 kA, pentru impulsuri cu forma 8/20 microsecunde.

Este necesara o siguranta externa suplimentara?

Nu. Datorita tehnologiei ACI integrate, produsul nu necesita o siguranta externa suplimentara pentru protectia sa.

Poate transmite starea de functionare la distanta?

Da. Este prevazut cu contact de semnalizare la distanta, util pentru conectarea la sisteme de monitorizare sau automatizare.

Unde se monteaza?

Se monteaza pe sina DIN, in tablouri electrice de interior, si ocupa o latime de 3 module. Montajul trebuie efectuat de personal calificat, conform schemei de conectare si normativelor aplicabile.
