Descriere

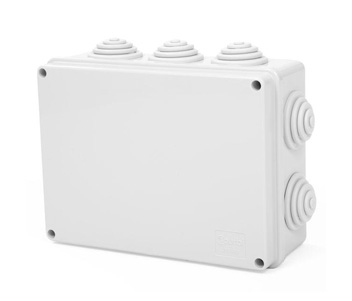

Doza etansa de derivatie patrata este destinata realizarii, organizarii si protejarii conexiunilor sau prelungirilor de cabluri in instalatii electrice aparente. Este recomandata pentru instalatii rezidentiale si industriale, circuite de alimentare, iluminat, automatizari, telecomunicatii si sisteme CCTV, atat la interior, cat si la exterior, in conditii corespunzatoare gradului de protectie declarat.

Constructia are capac insurubat cu suruburi din plastic si corp realizat din U-PVC. Dimensiunea nominala este 100x100 mm, iar dimensiunile exterioare sunt 105x105x50 mm. Doza este de culoare gri RAL 7035, are grad de protectie IP55, rezistenta dielectrica de 400 V si intrari flexibile cu diametrul de 29 mm. Acestea permit utilizarea impreuna cu tuburi cu diametrul exterior de 16, 20 sau 25 mm.

Montajul se realizeaza aparent, pe perete, cu baza fixata ferm pe suport. Cablurile sau tuburile se introduc prin intrarile flexibile, selectand si decupand numai trecerile necesare pentru configuratia instalatiei. Conexiunile electrice se executa in interior cu borne si accesorii adecvate aplicatiei, apoi capacul se fixeaza prin insurubare pentru mentinerea protectiei carcasei.

Carcasa este rezistenta la radiatii UV si substante chimice, nu este coroziva si are proprietati de autostingere, fara propagarea flacarii. Produsul este testat la fir incandescent la 850 grade C si este indicat pentru utilizare intre -25 si +60 grade C. Pentru pastrarea protectiei IP55, toate intrarile neutilizate trebuie mentinute inchise, iar capacul trebuie strans corect dupa efectuarea conexiunilor.

Intrebari frecvente

Care sunt dimensiunile dozei?

Dimensiunea nominala este 100x100 mm, iar dimensiunile exterioare sunt 105x105x50 mm.

Ce grad de protectie are doza?

Doza are grad de protectie IP55, pentru protectie la patrunderea prafului si la stropirea cu apa.

Poate fi montata la exterior?

Da. Este destinata utilizarii la interior si exterior, cu respectarea conditiilor de montaj si etansarea corecta a capacului si a intrarilor.

Ce tuburi pot fi introduse in doza?

Intrarile flexibile sunt compatibile cu tuburi cu diametrul exterior de 16, 20 sau 25 mm.

Din ce material este realizata?

Corpul este realizat din U-PVC, cu rezistenta la UV, substante chimice si coroziune, precum si proprietati de autostingere.
