Descriere

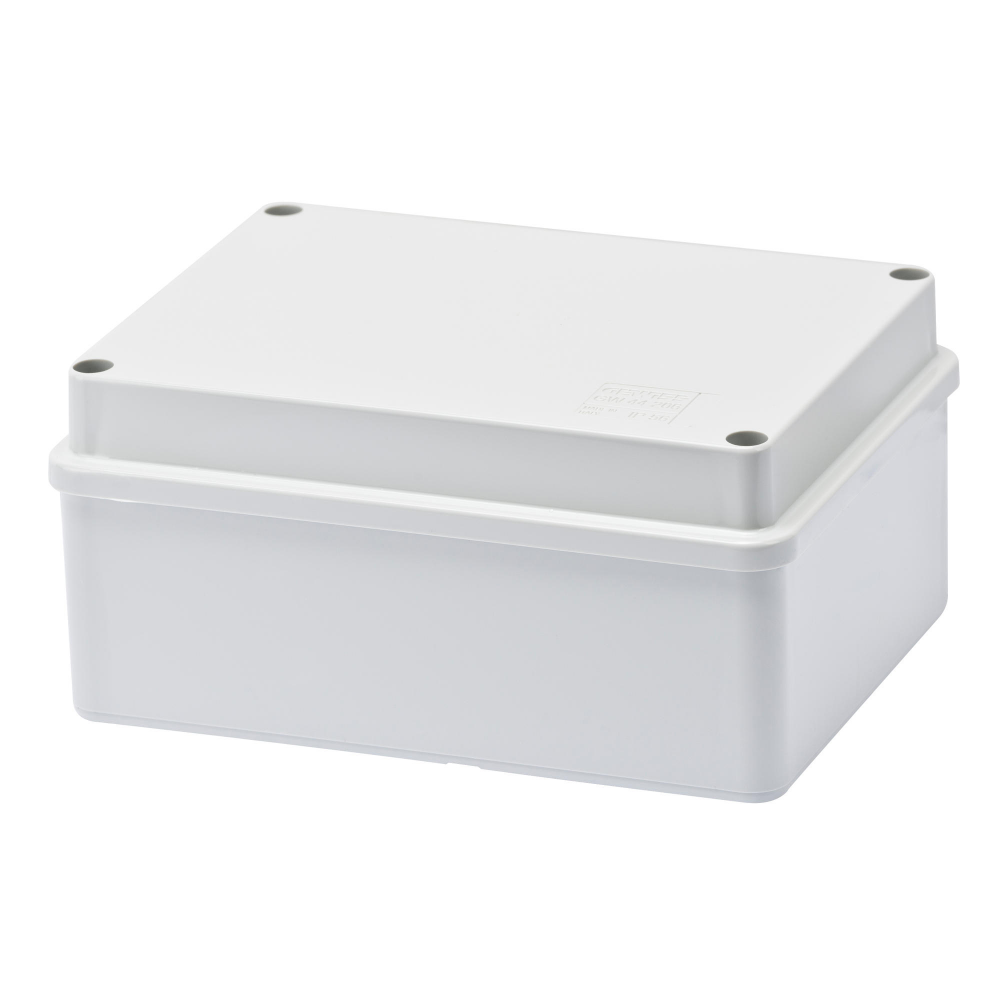

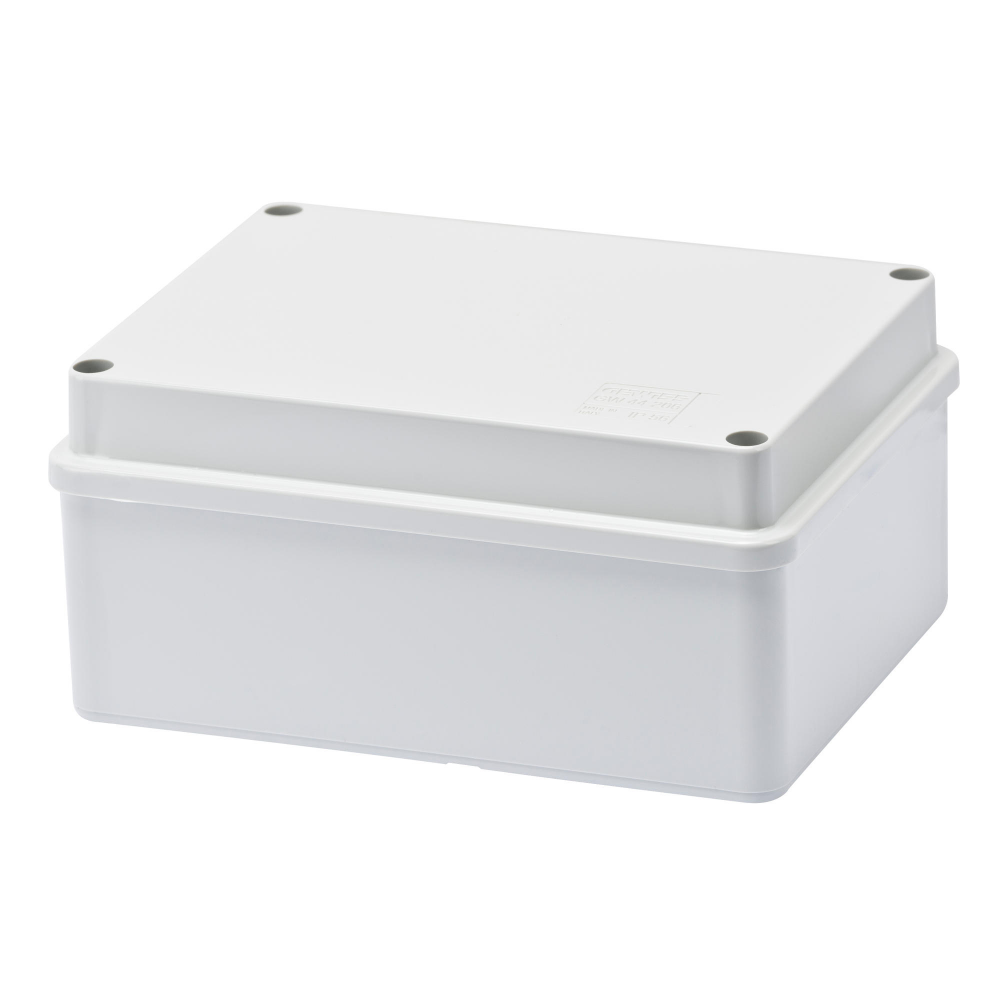

Doza de derivatie cu montaj aparent este destinata realizarii conexiunilor electrice obisnuite in instalatii rezidentiale, comerciale sau industriale. Constructia cu pereti netezi permite configurarea intrarilor de cablu in functie de cerintele lucrarii, iar capacul jos cu fixare in suruburi asigura acces controlat la conexiunile din interior.

Carcasa este realizata din tehnopolimer GWPLAST 75, in culoare gri RAL 7035. Dimensiunile interioare sunt de 150x110x70 mm, iar diametrul maxim al gaurilor ce pot fi realizate este de 29 mm. Doza are grad de protectie IP56, rezistenta la impact IK08, clasa de izolatie II conform IEC 61140 si este fara halogeni, in conformitate cu EN 60754-2. Capacul este fixat cu 4 suruburi din otel inoxidabil.

Pentru montaj, doza se fixeaza aparent pe o suprafata stabila, apoi se realizeaza intrarile necesare pentru cabluri fara a depasi diametrul maxim admis. Cablurile si accesoriile de etansare trebuie alese corespunzator diametrului si tipului de instalatie, astfel incat protectia carcasei sa fie pastrata dupa executarea intrarilor. Sunt incluse dopuri pentru acoperirea suruburilor, destinate sustinerii dublei izolatii.

Produsul este proiectat pentru functionare la temperaturi intre -25 si +60 grade C. Materialul este testat la fir incandescent la 650 grade C si la termopresiune cu bila la 85 grade C. Pentru mentinerea dublei izolatii si a gradului initial de protectie, montajul trebuie realizat corect, cu accesoriile izolante si de etansare adecvate; suruburile capacului se strang la un cuplu de 1.2 Nm.

Intrebari frecvente

Care sunt dimensiunile interioare ale dozei?

Dimensiunile interioare sunt de 150x110x70 mm.

Ce grad de protectie are doza de derivatie?

Doza are grad de protectie IP56 si rezistenta mecanica la impact IK08.

Din ce material este realizata carcasa?

Carcasa este realizata din tehnopolimer GWPLAST 75, fara halogeni conform EN 60754-2.

Cum se fixeaza capacul?

Capacul jos se fixeaza cu 4 suruburi din otel inoxidabil. Cuplul de strangere indicat este de 1.2 Nm.

Care este temperatura de functionare?

Doza este proiectata pentru utilizare la temperaturi intre -25 si +60 grade C.
