Descriere

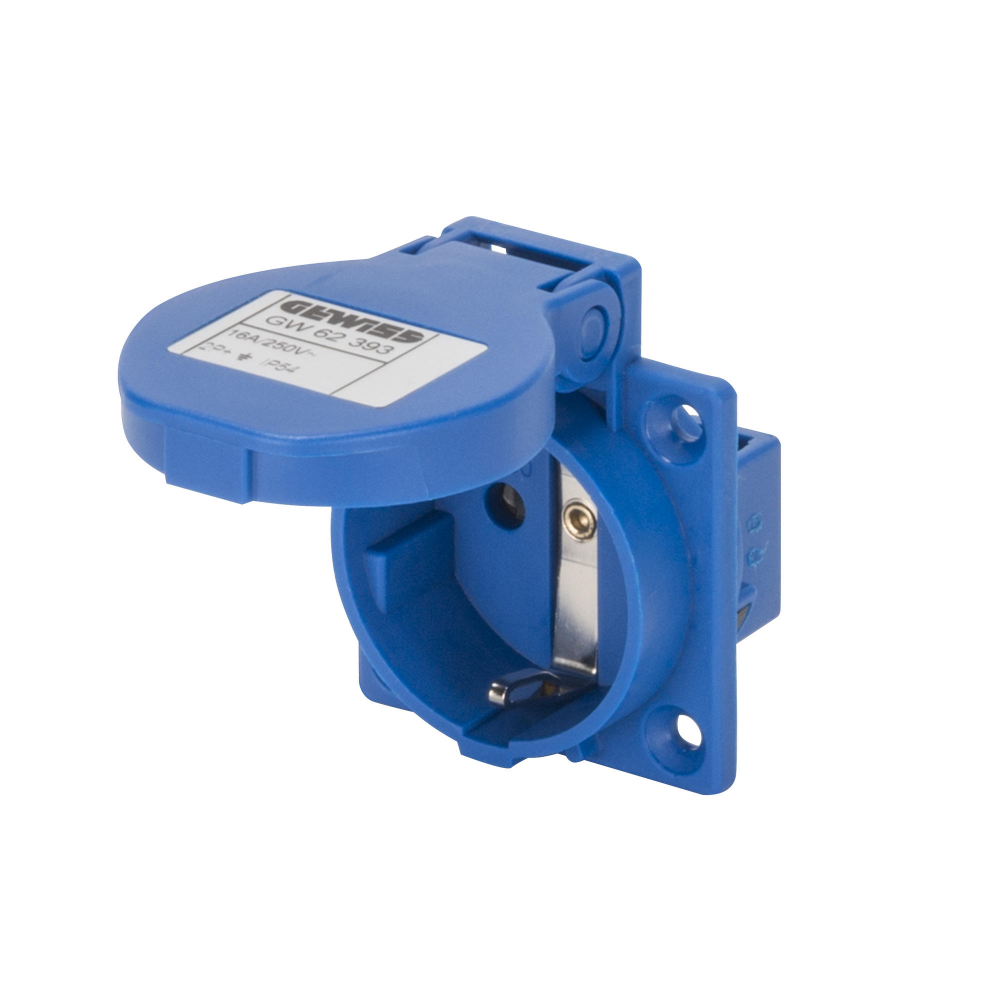

Priza incastrabila cu contact de protectie este destinata realizarii punctelor de alimentare monofazate in tablouri de distributie, carcase si echipamente electrice compatibile. Constructia inclinata la 10 grade si flansa de 50x50 mm o recomanda pentru integrarea ordonata in panouri, iar configuratia 2P+E este adecvata pentru conectarea receptoarelor prevazute cu stecher de standard german. Culoarea albastra permite identificarea vizuala rapida in cadrul instalatiei.

Produsul are curent nominal de 16A, tensiune nominala de 200-250V AC si frecventa de utilizare 50/60Hz. Gradul de protectie IP54 indica protectie impotriva prafului in cantitate limitata si impotriva stropirii cu apa din orice directie, in conditiile unei instalari corecte. Functioneaza la temperaturi ambientale intre -25 si +55 grade C. Este prevazuta cu obturator de protectie pentru contactele active si cu protectie pentru copii.

Conectarea se realizeaza posterior, prin borne cu surub. Bornele accepta conductoare flexibile sau rigide cu sectiuni de la 1,5 la 2,5 mm2, in configuratii de la un conductor de 1,5 mm2 pana la doua conductoare de 2,5 mm2, conform capacitatii declarate pentru borne. Pentru montaj se utilizeaza decupajul si flansa de 50x50 mm; priza poate fi adaptata si pentru flanse de 85x75 mm prin utilizarea unui adaptor compatibil.

Pentru siguranta, montajul si cablarea trebuie executate numai cu circuitul scos de sub tensiune, de catre personal calificat si cu respectarea normativelor electrice aplicabile. Gradul IP54 se mentine doar daca priza este montata corect intr-o carcasa sau un tablou compatibil si capacul este inchis atunci cand nu este utilizata. Materialele componente sunt testate la termo-presiune cu bila la 125 grade C pentru partile active si 70 grade C pentru partile pasive, precum si la fir incandescent la 850 grade C pentru partile active si 650 grade C pentru partile pasive.

Intrebari frecvente

Pentru ce tip de instalatie este potrivita aceasta priza?

Este potrivita pentru realizarea unui punct de alimentare monofazat in tablouri de distributie, carcase electrice si echipamente tehnice compatibile cu montajul incastrat de 50x50 mm.

Ce protectie ofera gradul IP54?

IP54 indica protectie impotriva patrunderii prafului in cantitate limitata si impotriva stropirii cu apa din orice directie, atunci cand produsul este instalat corect.

Ce conductoare pot fi conectate la borne?

Bornele cu surub accepta conductoare flexibile si rigide cu sectiuni intre 1,5 si 2,5 mm2, in limitele capacitatii de conectare declarate.

Are protectie pentru copii?

Da, priza este prevazuta cu obturator de protectie care limiteaza accesul accidental la contactele active.

Poate fi montata intr-o flansa mai mare?

Da, poate fi instalata si intr-o flansa de 85x75 mm prin folosirea unui adaptor compatibil.
