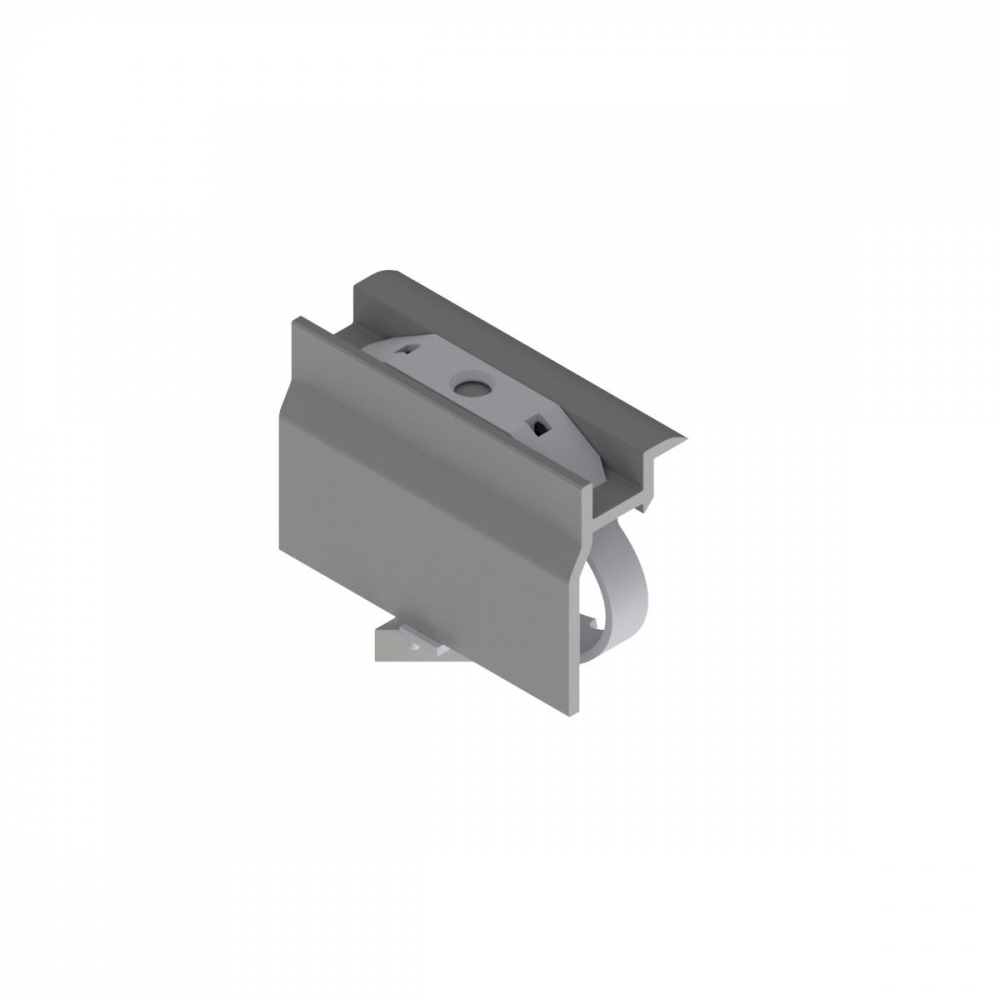

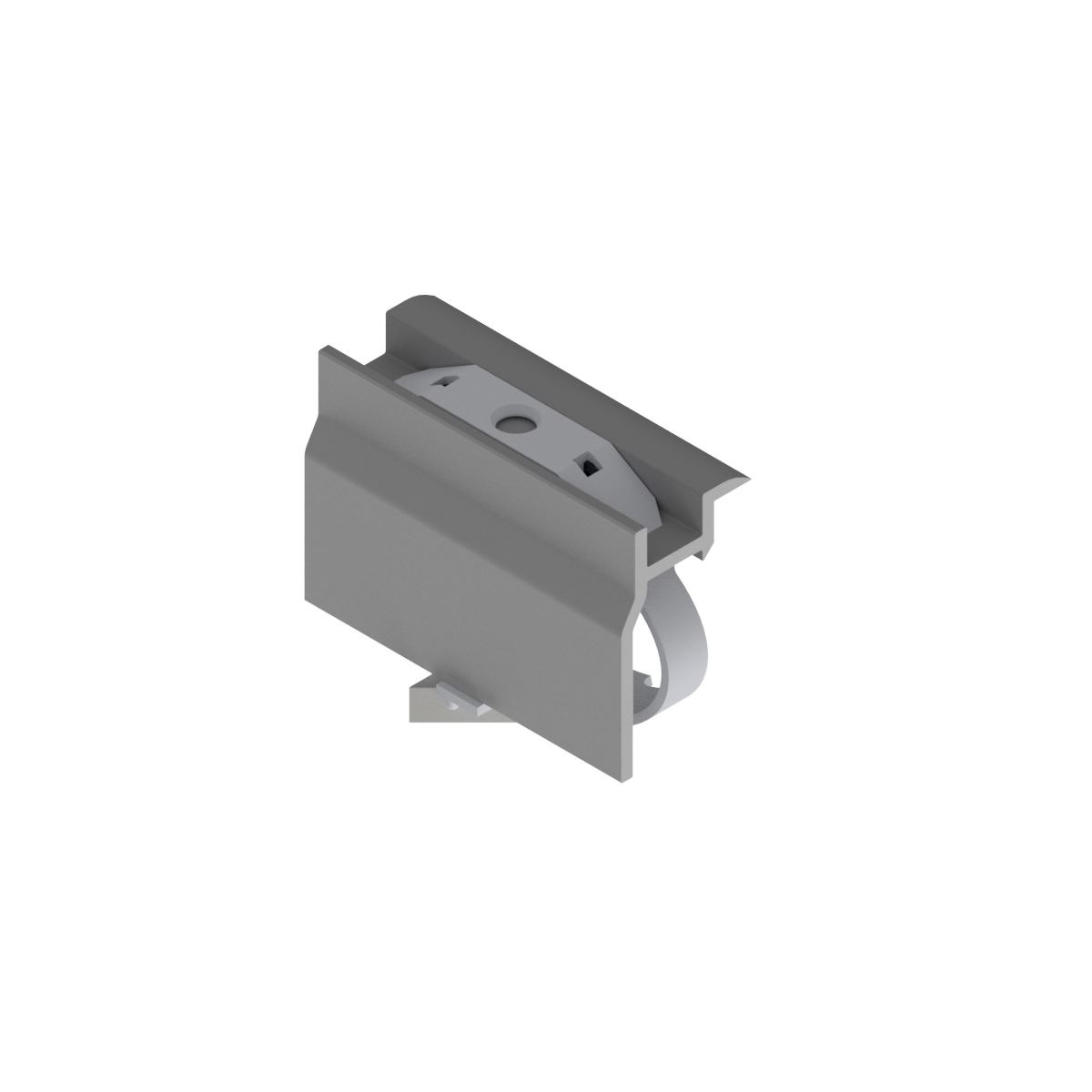

Clema de capat G3 de 40 mm este un element de fixare destinat prinderii modulelor fotovoltaice cu rama la marginea unui rand de panouri. Aceasta asigura presarea controlata a ramei modulului pe sina de montaj si contribuie la realizarea unei structuri ordonate si stabile pentru instalatii fotovoltaice rezidentiale, comerciale sau industriale.

Varianta este dimensionata pentru rame de modul cu inaltimea de 40 mm. Face parte din gama de cleme de capat G3 pentru module cu rame intre 31 si 50 mm, fiecare varianta fiind aleasa in functie de grosimea exacta a ramei. Componenta este livrata preasamblata si utilizeaza materiale din aluminiu, otel inoxidabil si plastic. Este compatibila cu sistemele de montaj TopFix 200 si AeroFix.

La instalare, clema se introduce de sus in sina portanta, in pozitia necesara la extremitatea randului de module. Modulul se aseaza pe sine, se aliniaza corespunzator, iar clema se strange conform instructiunilor sistemului de montaj. Pentru clemele G3, documentatia tehnica indica un cuplu de strangere de 15 Nm; este recomandata utilizarea unei chei dinamometrice cu bit Torx TX40 sau a unei surubelnite cu reglaj adecvat al cuplului.

Montajul trebuie executat numai cu rama modulului de 40 mm si cu componente compatibile ale structurii. Nu se recomanda depasirea cuplului de strangere indicat si nici utilizarea unor unelte cu brat lung, care pot deteriora rama panoului, clema sau sina. Respectati instructiunile producatorului modulelor si ale sistemului de montaj, configuratia calculata a structurii si normele de protectie a muncii aplicabile lucrului la inaltime.

Intrebari frecvente

Pentru ce grosime de rama este potrivita aceasta clema?
Este destinata modulelor fotovoltaice cu rama de 40 mm.

Unde se monteaza o clema de capat?
Se monteaza la extremitatile fiecarui rand de module, pentru fixarea panourilor exterioare pe sinele structurii.

Clema este livrata gata pentru montaj?
Da, componenta este preasamblata pentru a facilita montajul pe sina compatibila.

Ce materiale are clema?
Este realizata din aluminiu, otel inoxidabil si plastic.

Care este cuplul de strangere indicat pentru clemele G3?
Documentatia de montaj indica un cuplu de strangere de 15 Nm pentru clemele G3.
