Descriere

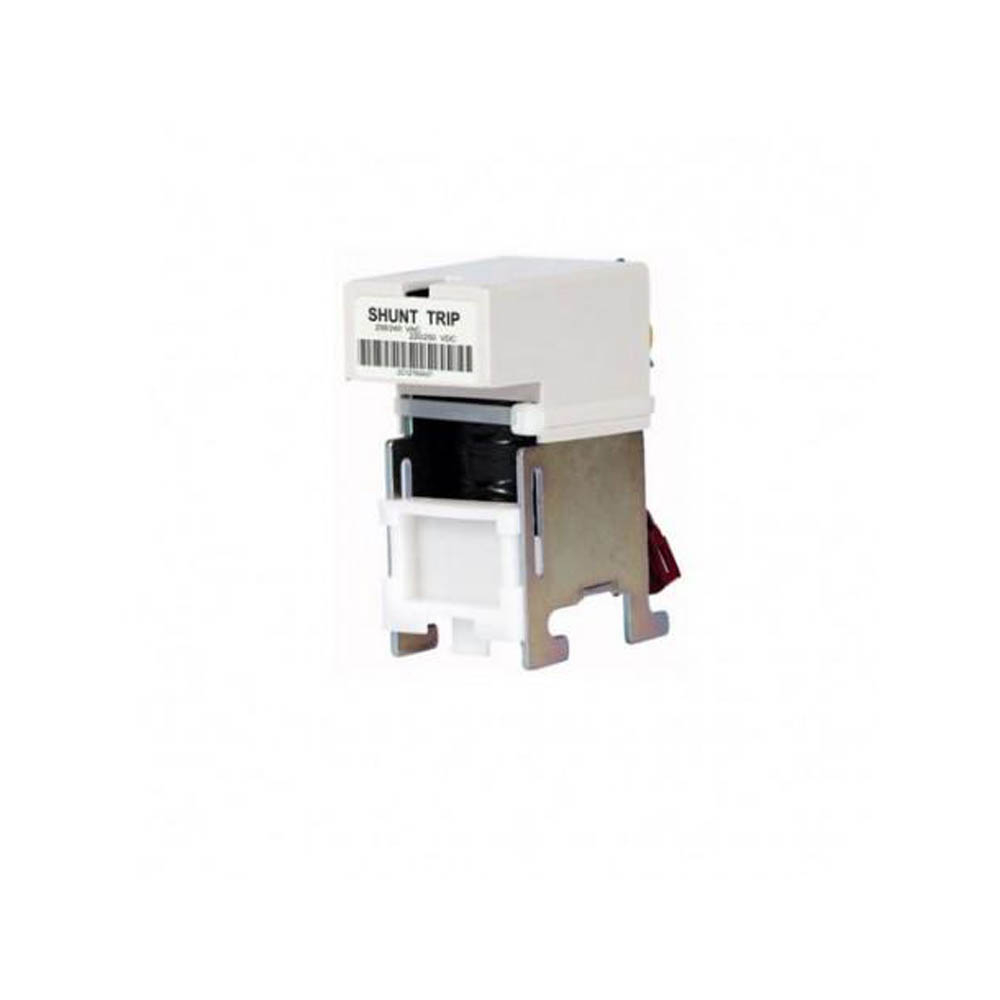

Aceasta bobina de declansare este un accesoriu pentru comanda electrica de la distanta a intreruptoarelor automate compatibile. La aplicarea tensiunii de comanda, aceasta actioneaza mecanismul intreruptorului pentru deschiderea circuitului. Este destinata aplicatiilor de protectie, oprire de urgenta, comanda centralizata sau integrare in tablouri electrice unde este necesara intreruperea controlata a alimentarii.

Tensiunea de functionare este de 110-415 V AC, la frecventa de 50/60 Hz. Curentul maxim absorbit la actionare este de 2 A. Produsul este destinat utilizarii impreuna cu intreruptoare automate PLHT si cu aparate compatibile din familia AZ, cu montaj pe partea stanga. Dimensiunile declarate ale produsului sunt 80 mm adancime, 75 mm inaltime si 39,1 mm latime, iar masa este de aproximativ 0,158 kg.

Montajul se realizeaza lateral fata de aparatul compatibil, pe partea stanga, conform configuratiei tabloului si instructiunilor de montaj ale echipamentului asociat. Conectarea trebuie efectuata la circuitul de comanda cu tensiune alternativa corespunzatoare intervalului admis. Inainte de instalare, se recomanda verificarea compatibilitatii mecanice si electrice cu intreruptorul existent, precum si respectarea schemei de conexiuni din documentatia tehnica.

Produsul are grad de protectie IP20 si este proiectat pentru o temperatura ambianta maxima de functionare de 40 grade C. Este conform RoHS si este indicat cu certificari EN45545-2 si IEC 61373. Instalarea, verificarea circuitului de comanda si punerea in functiune trebuie realizate de personal calificat, cu alimentarea deconectata si cu respectarea normelor aplicabile pentru tablouri electrice de joasa tensiune.

Intrebari frecvente

La ce foloseste o bobina de declansare?

Bobina de declansare permite deschiderea de la distanta a unui intreruptor automat compatibil, prin aplicarea unei tensiuni pe circuitul sau de comanda.

Ce tensiune de comanda accepta acest accesoriu?

Functioneaza la tensiune alternativa intre 110 si 415 V AC, cu frecventa de 50/60 Hz.

Cu ce intreruptoare este compatibila?

Este destinata utilizarii cu intreruptoare automate PLHT si cu aparate compatibile din familia AZ, avand montaj lateral pe partea stanga. Compatibilitatea exacta trebuie verificata inaintea instalarii.

Care este gradul de protectie?

Gradul de protectie declarat este IP20, astfel ca produsul trebuie montat intr-un tablou sau intr-o carcasa care asigura protectia corespunzatoare pentru aplicatie.

Cine trebuie sa realizeze instalarea?

Montajul si conectarea trebuie efectuate de personal calificat, cu alimentarea intrerupta si cu respectarea schemei de conectare si a normelor electrice aplicabile.
