Descriere

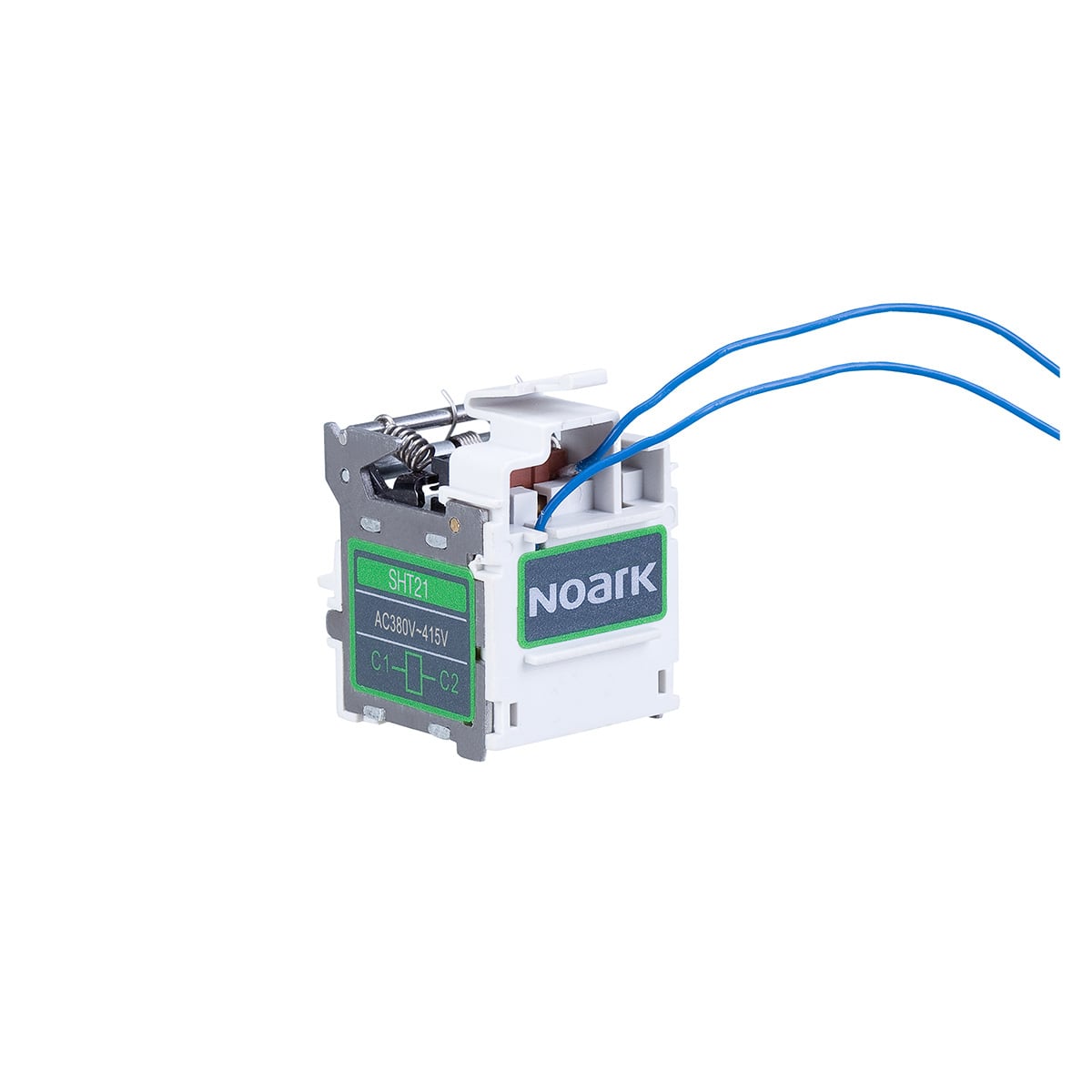

Bobina de declansare este un accesoriu intern destinat comenzii electrice de deschidere de la distanta a intreruptoarelor automate compacte cu dimensiunea de carcasa M1 din gama Ex9M1. Este potrivita pentru aplicatii de distributie, automatizare si comanda de siguranta, unde intreruptorul trebuie declansat printr-un semnal extern, fara actionare manuala directa la aparatul montat in tablou.

Tensiunea nominala de comanda este 220-240 V AC, atat la 50 Hz, cat si la 60 Hz. Accesoriul functioneaza exclusiv in curent alternativ, iar tensiunea nominala de izolatie este de 500 V. Timpul de declansare indicat pentru aceasta varianta este sub 20 ms. Este destinat utilizarii cu intreruptoare automate de putere si poate fi utilizat si impreuna cu intreruptoare-separatoare de sarcina compatibile.

Montajul se realizeaza in interiorul intreruptorului compatibil cu carcasa M1, in pozitia prevazuta de producator pentru accesorii interne. Bobina este echipata cu conductoare de conectare si se leaga la circuitul extern de comanda conform schemei electrice a intreruptorului si a instalatiei. Pentru un aparat se poate instala o singura bobina de declansare sau, alternativ, o singura bobina de minima tensiune.

Produsul este testat conform IEC EN 60947-1 si IEC EN 60947-5-1. Alimentarea bobinei trebuie realizata numai la tensiunea de comanda specificata, iar instalarea, cablarea si verificarea functionarii trebuie efectuate de personal calificat, cu instalatia scoasa de sub tensiune. Inainte de punerea in functiune, se verifica compatibilitatea cu aparatul Ex9M1 si corectitudinea circuitului de comanda de declansare.

Intrebari frecvente

Pentru ce aparate este compatibila bobina de declansare?

Este destinata intreruptoarelor automate compacte cu carcasa M1 din gama Ex9M1. Compatibilitatea finala trebuie verificata in documentatia aparatului pe care se monteaza.

La ce tensiune functioneaza bobina?

Functioneaza la 220-240 V AC, la frecventa de 50 Hz sau 60 Hz. Nu este o varianta pentru alimentare in curent continuu.

Care este rolul unei bobine de declansare?

La primirea tensiunii de comanda, bobina actioneaza mecanismul intreruptorului si produce deschiderea acestuia de la distanta.

Se poate monta impreuna cu o bobina de minima tensiune?

Nu. Pentru acelasi intreruptor se poate utiliza o bobina de declansare sau o bobina de minima tensiune, conform configuratiei de accesorii admise.

Cine trebuie sa efectueze montajul?

Montajul si conectarea trebuie realizate de personal calificat, cu circuitul nealimentat si cu respectarea schemei de conectare a intreruptorului compatibil.
