Descriere

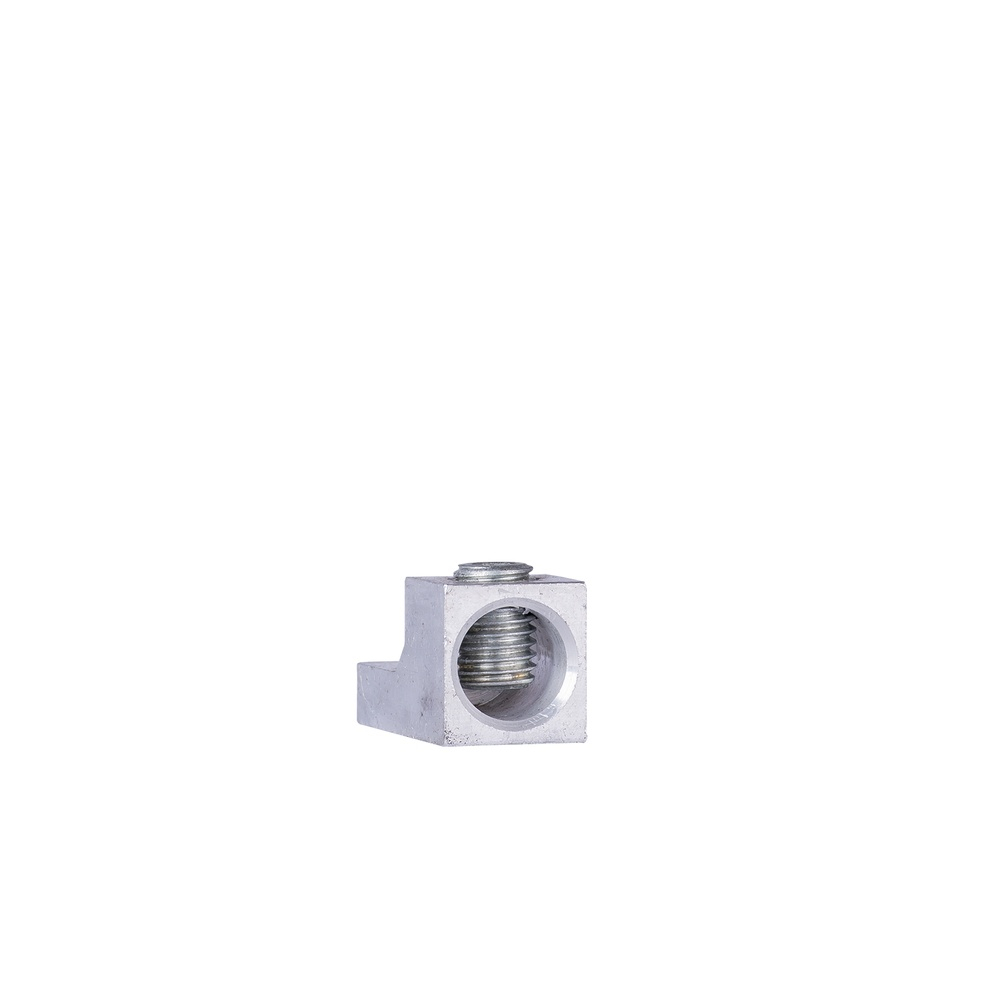

Aceasta clema de conectare tip tunel este un accesoriu destinat aparatelor de protectie si comanda cu carcasa turnata, in marimea de carcasa M2. Este proiectata pentru realizarea unei conexiuni directe, sigure si ordonate intre conductorul de alimentare sau plecare si borna aparatului. Se livreaza individual, ca accesoriu separat.

Clema are configuratie pentru un singur conductor si este potrivita pentru un singur pol. Domeniul de conectare confirmat este de 1 x 35-240 mm2. Constructia de tip tunel permite introducerea conductorului in borna pentru realizarea unei conexiuni compacte, adecvate aplicatiilor de distributie electrica de putere.

Montajul se realizeaza pe aparatul compatibil cu marimea M2, cu respectarea pozitiei de instalare si a instructiunilor producatorului pentru echipamentul principal. Cuplul de strangere indicat pentru fixarea clemei pe aparat este de 15 Nm, iar cuplul de strangere pentru conductor este de 30 Nm. Conductorul trebuie pregatit corespunzator, introdus complet in zona de contact si fixat uniform.

Instalarea trebuie efectuata numai cu circuitul scos de sub tensiune, de personal calificat pentru lucrari electrice. Este importanta respectarea sectiunii admise a conductorului, a cuplurilor de strangere si a compatibilitatii cu aparatul de marimea M2. Dupa conectare, verificati fixarea mecanica a conductorului si mentineti protectia impotriva atingerii accidentale conform cerintelor tabloului electric.

Intrebari frecvente

Pentru ce sectiune de conductor este potrivita clema?

Clema este destinata conectarii unui singur conductor cu sectiunea cuprinsa intre 35 si 240 mm2.

Cu ce tip de aparat este compatibila?

Este destinata aparatelor cu carcasa turnata care utilizeaza marimea de carcasa M2.

Care sunt cuplurile de strangere recomandate?

Pentru fixarea clemei pe aparat este indicat un cuplu de 15 Nm, iar pentru strangerea conductorului este indicat un cuplu de 30 Nm.

Cate conexiuni poate realiza?

Are un singur terminal si este potrivita pentru conectarea unui conductor la un singur pol.

Este inclus un set pentru trei poli?

Produsul se livreaza ca o singura bucata. Pentru aplicatii cu mai multi poli, necesarul de cleme se stabileste in functie de configuratia aparatului.
