Descriere

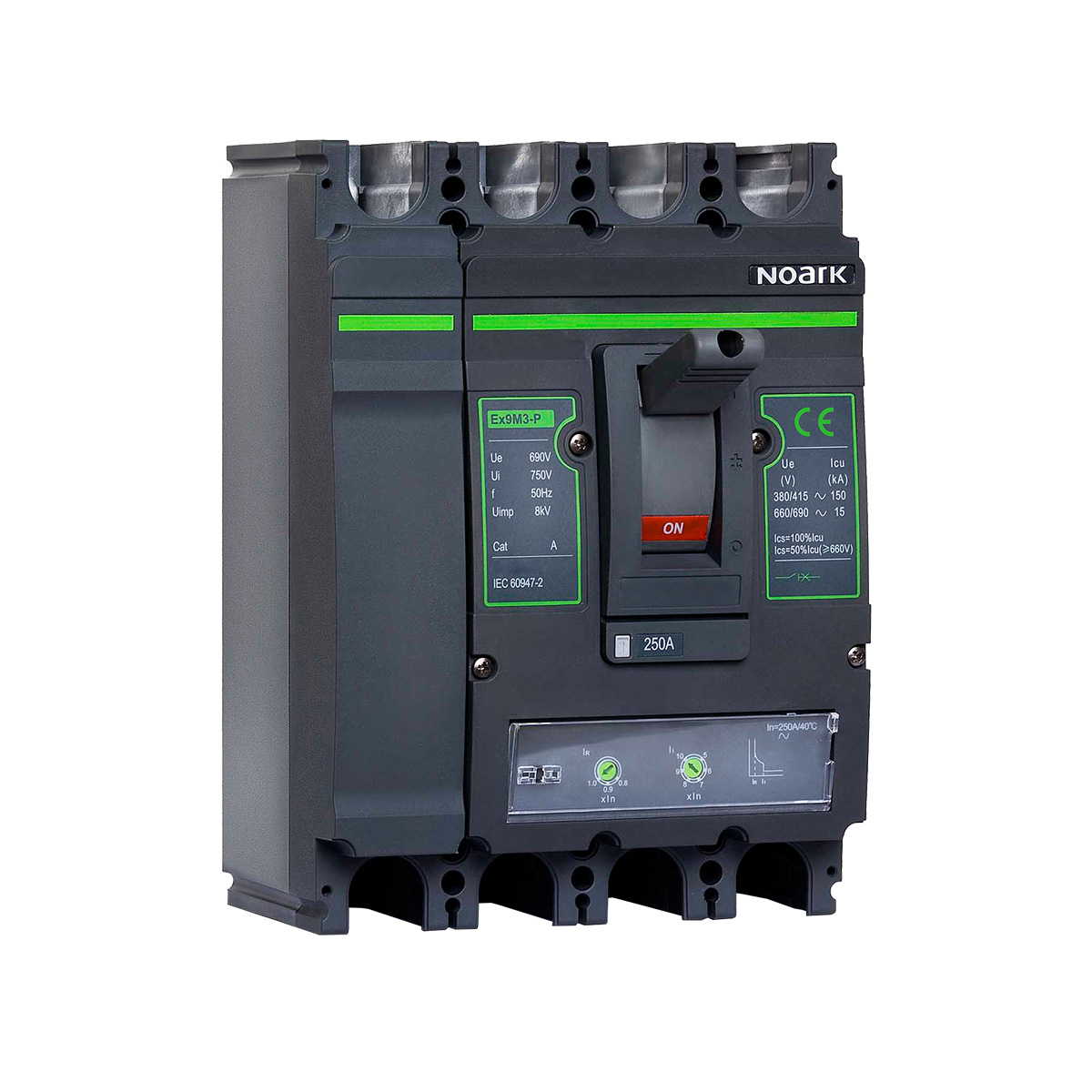

Intrerupatorul automat in carcasa turnata este destinat protectiei circuitelor de distributie a energiei electrice in tablouri rezidentiale extinse, comerciale si industriale. Echipamentul utilizeaza un declansator termomagnetic pentru protectie la suprasarcina si scurtcircuit si poate fi folosit si pentru separarea circuitului, in aplicatii realizate conform cerintelor instalatiei.

Varianta are 4 poli cu neutru protejat, curent nominal de 80 A si declansator de suprasarcina reglabil in domeniul 56-80 A. Declansarea instantanee la scurtcircuit este fixa la 800 A. Capacitatea nominala de rupere si de serviciu la scurtcircuit este Icu = Ics = 36 kA la 415 V AC, respectiv Icu 6 kA la 690 V AC. Parametrii nominali includ tensiune de operare Ue 380/400/415 V AC, 440 V AC, 500 V AC si 660/690 V AC, tensiune de izolare Ui de 1000 V, tensiune de tinere la impuls Uimp de 8 kV si frecventa 50/60 Hz. Aparatul este testat conform IEC/EN 60947-2.

Se monteaza pe panou. Pentru configuratia cu 4 poli, dimensiunile sunt de 120 mm latime, 140 mm inaltime si 81,6 mm adancime, iar greutatea este de aproximativ 1,7 kg. Bornele tip clema de cadru accepta conductoare cu sectiunea intre 4 si 95 mm2, cu un cuplu de strangere recomandat de 8 Nm. Sunt incluse suruburile de montaj, clemele de cadru si separatoarele de faza; pozitia de montare este verticala, cu posibilitate de rotire la 90 de grade pe fiecare axa.

Gradul de protectie al aparatului este IP20, iar bornele au protectie IP40. Echipamentul este prevazut pentru temperatura ambianta intre -40 si +70 grade C, umiditate relativa de maximum 50 procente la 40 grade C si maximum 90 procente ca medie lunara, precum si grad de poluare 3. Instalarea, dimensionarea conductoarelor, reglajul protectiei la suprasarcina si verificarea capacitatii de rupere in punctul de montaj trebuie realizate de personal calificat, cu circuitul scos de sub tensiune.

Intrebari frecvente

Pentru ce tip de instalatii este recomandat acest intrerupator automat?

Este destinat circuitelor de distributie AC din tablouri electrice rezidentiale extinse, comerciale si industriale, unde este necesara protectia la suprasarcina si scurtcircuit.

Ce protectii ofera aparatul?

Este echipat cu declansator termomagnetic. Protectia la suprasarcina se regleaza intre 56 si 80 A, iar declansarea instantanee la scurtcircuit este fixa la 800 A.

Ce inseamna configuratia cu 4 poli si neutru protejat?

Aparatul intrerupe si protejeaza patru conductoare active, inclusiv conductorul de neutru, fiind adecvat pentru anumite circuite trifazate cu neutru.

Care este capacitatea de rupere la scurtcircuit?

Capacitatea nominala de rupere si de serviciu la scurtcircuit este de 36 kA la 415 V AC. La 690 V AC, capacitatea nominala de rupere este de 6 kA.

Cum se monteaza si ce conductoare accepta?

Se monteaza pe panou. Bornele accepta conductoare cu sectiuni intre 4 si 95 mm2, iar cuplul de strangere indicat pentru borne este de 8 Nm.
