Descriere

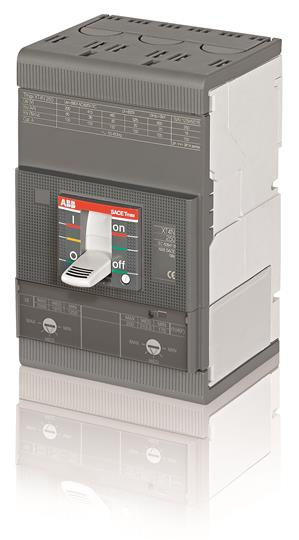

Intrerupatorul automat compact este destinat protectiei circuitelor de distributie electrica in aplicatii comerciale si industriale. Configuratia cu 3 poli il recomanda pentru circuite trifazate, iar constructia pentru montaj fix, cu borne frontale, permite integrarea in tablouri electrice de distributie si automatizare.

Aparatul are curent nominal de 250 A, frecventa nominala de 50/60 Hz, tensiune operationala nominala de pana la 690 V AC si tensiune nominala de izolatie de 800 V. Declansatorul termomagnetic asigura protectia la suprasarcina prin reglaj termic intre 175 si 250 A, iar protectia magnetica instantanee la scurtcircuit este setata la 2500 A. Tensiunea de tinere la impuls este de 8 kV.

Capacitatea ultima de rupere la scurtcircuit este de 36 kA la 380 V AC si 415 V AC. Pentru alte tensiuni de lucru, Icu este de 50 kA la 220/230 V AC, 25 kA la 440 V AC, 20 kA la 500 V AC si 5 kA la 690 V AC. Capacitatea de rupere in serviciu este de 27 kA la 380/415 V AC. Dimensiunile nete sunt 105 x 150 x 70 mm, iar greutatea neta este de aproximativ 1,7 kg. Conectarea circuitului principal permite utilizarea barelor cu sectiunea intre 85 si 192 mm2.

Montajul, dimensionarea conductoarelor si alegerea parametrilor de protectie trebuie realizate exclusiv de personal calificat, cu instalatia scoasa de sub tensiune. Pentru exploatare sigura, se respecta datele de pe eticheta aparatului, valorile admise pentru tensiune si curent, coordonarea cu restul protectiilor din tablou si cerintele standardului IEC 60947-2.

Intrebari frecvente

Pentru ce tip de instalatii este recomandat acest intrerupator automat?

Este destinat circuitelor de distributie trifazate din tablouri comerciale si industriale, unde este necesara protectia la suprasarcina si scurtcircuit pentru curenti de pana la 250 A.

Ce reglaje de protectie are aparatul?

Declansatorul termic este reglabil intre 175 si 250 A, pentru protectia la suprasarcina. Declansarea magnetica instantanee pentru scurtcircuit este setata la 2500 A.

La ce tensiune este de 36 kA capacitatea de rupere?

Capacitatea ultima de rupere de 36 kA este specificata la 380 V AC si 415 V AC. Capacitatea de rupere variaza in functie de tensiunea retelei.

Cum se monteaza intrerupatorul?

Se monteaza fix in tablou electric si are borne frontale. Conectarea si punerea in functiune trebuie efectuate de personal calificat, cu respectarea proiectului electric si a instructiunilor de montaj.

Ce sectiune de bara poate fi conectata la circuitul principal?

Circuitul principal permite conectarea barelor cu sectiunea cuprinsa intre 85 si 192 mm2, in conditiile respectarii instructiunilor de instalare si a dimensionarii corecte a conexiunilor.
