Descriere

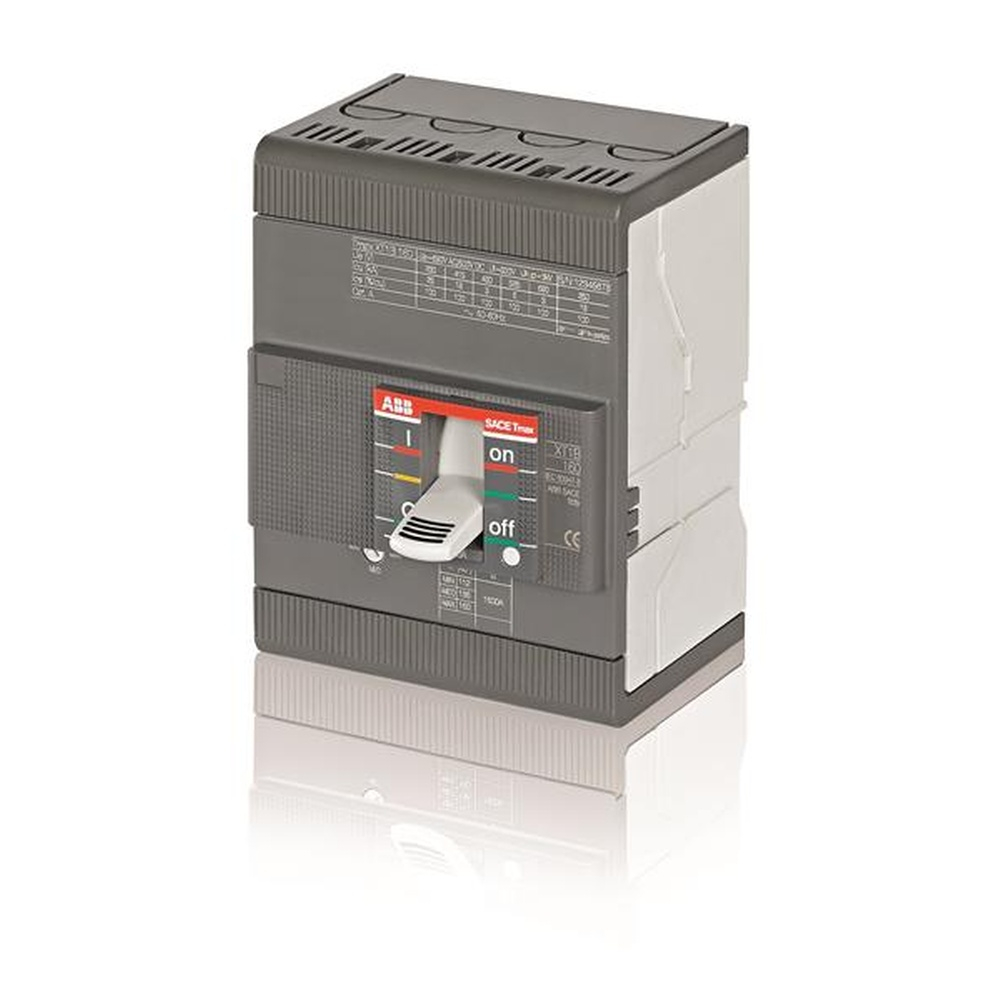

Intrerupatorul automat compact este destinat protectiei circuitelor de distributie si separarii instalatiilor electrice de joasa tensiune. Constructia cu 3 poli il recomanda pentru circuite trifazate, tablouri electrice, echipamente industriale si aplicatii comerciale unde este necesara protectia la suprasarcina si scurtcircuit. Aparatul are executie fixa, cu conexiuni frontale, si poate fi utilizat pentru distributia de energie.

Curentul nominal este de 100A, iar curentul nominal neinterupt al cadrului este de 160A. Declansatorul este de tip termomagnetic, cu reglaj termic intre 70 si 100A si prag magnetic de 1000A. Functioneaza la frecventa nominala de 50/60Hz, tensiunea nominala de utilizare este de pana la 690V AC si 500V DC, tensiunea de izolatie nominala este de 800V, iar tensiunea nominala de tinere la impuls este de 8kV. Capacitatea nominala de rupere la scurtcircuit, atat Icu cat si Ics, este de 18kA la 380/415V AC; valorile sunt de 25kA la 220/230V AC, 15kA Icu si 11,25kA Ics la 440V AC, 8kA la 500V AC si 3kA la 690V AC. Pentru curent continuu, capacitatea de rupere este de 18kA la 250V DC cu 2 poli in serie si la 500V DC cu 3 poli in serie.

Montajul se realizeaza in tablouri electrice, cu respectarea configuratiei fixe si a accesului frontal la borne. Conectarea circuitului principal se face cu bare avand sectiunea intre 45,5 si 80 mm2, conform datelor tehnice disponibile. Dimensiunile produsului sunt 76,2 mm latime, 130 mm inaltime si 70 mm adancime, iar greutatea neta este de aproximativ 1,1 kg. Pierderea de putere la conditii nominale este de 7W pe pol.

Pentru exploatare sigura, aparatul trebuie selectat in functie de tensiunea retelei, curentul de sarcina, nivelul de scurtcircuit disponibil si schema de legare utilizata. Este conform standardului IEC 60947 si este adecvat pentru izolatie. Instalarea, dimensionarea conductoarelor, strangerea conexiunilor si verificarea periodica trebuie efectuate de personal calificat, cu instalatia scoasa de sub tensiune si in conformitate cu proiectul electric aplicabil. Durabilitatea declarata este de 8.000 cicluri electrice si 25.000 cicluri mecanice.

Intrebari frecvente

Pentru ce tip de instalatii este recomandat acest intrerupator automat?

Este destinat circuitelor trifazate de distributie din tablouri electrice comerciale si industriale, unde este necesara protectia la suprasarcina si scurtcircuit.

Care este capacitatea de rupere la 400V?

La 380/415V AC, capacitatea nominala de rupere la scurtcircuit este de 18kA, atat pentru Icu, cat si pentru Ics.

Are protectie reglabila la suprasarcina?

Da. Declansatorul termomagnetic are reglajul protectiei termice intre 70 si 100A, iar pragul magnetic este de 1000A.

Poate fi utilizat la 690V AC?

Da. Tensiunea nominala de utilizare este de pana la 690V AC, insa capacitatea de rupere la aceasta tensiune este de 3kA. Selectia trebuie realizata in functie de nivelul de scurtcircuit al instalatiei.

Ce dimensiuni are produsul?

Dimensiunile sunt 76,2 mm latime, 130 mm inaltime si 70 mm adancime.
