Descriere

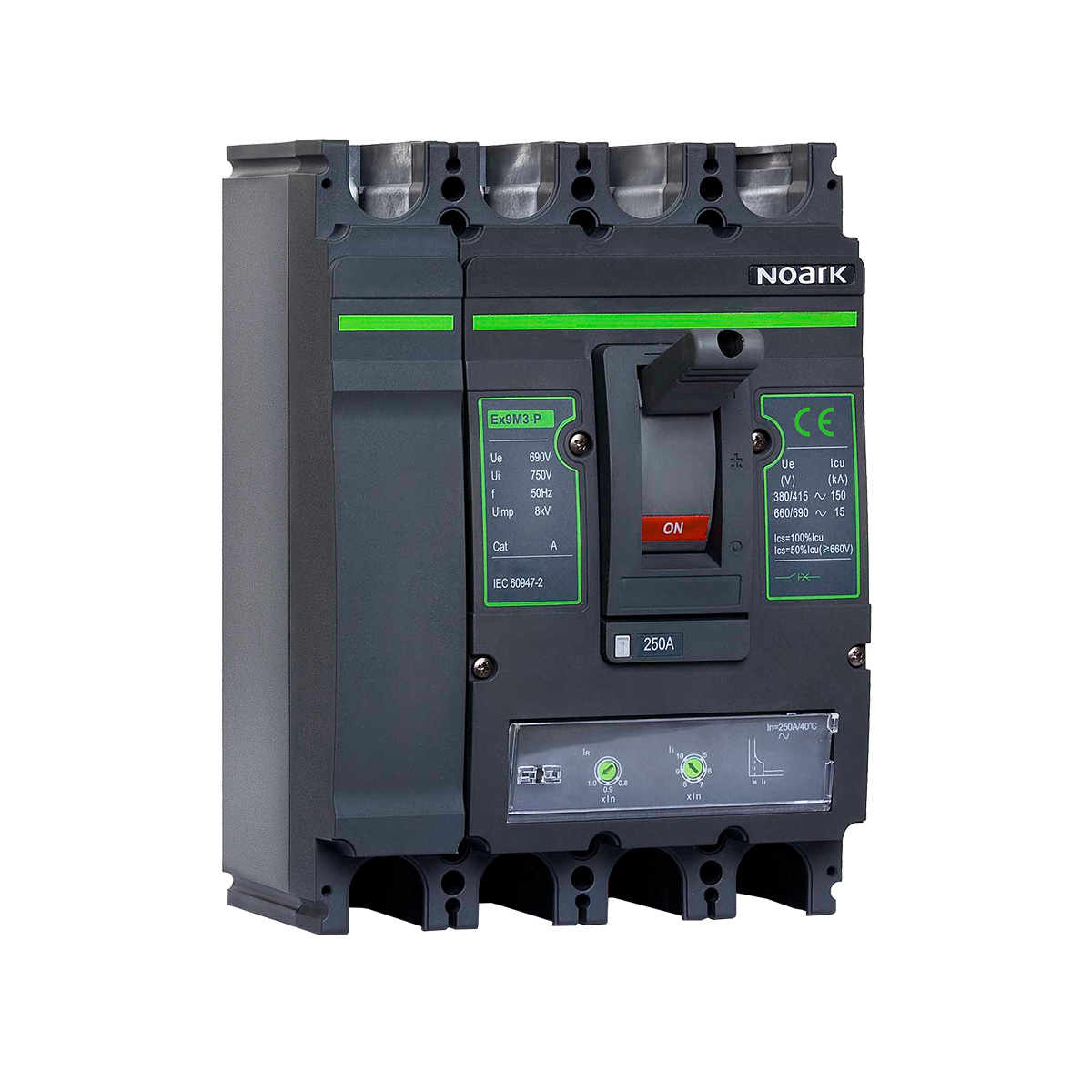

Intrerupatorul automat de putere in carcasa turnata este destinat distributiei de energie in tablouri electrice comerciale si industriale. Echiparea cu declansator termomagnetic permite protectia circuitelor impotriva suprasarcinilor si a scurtcircuitelor, precum si separarea circuitului pentru interventii de service. Constructia cu 4 poli il recomanda pentru circuite trifazate cu conductor neutru comutat.

Aparatul are curent nominal In de 160 A si tensiune nominala de utilizare Ue de 380, 400, 415, 440, 500, 660 si 690 V AC, la frecventa de 50/60 Hz. Capacitatea nominala de rupere la scurtcircuit Icu este de 36 kA la 415 V AC si 6 kA la 690 V AC, iar capacitatea de rupere in functionare Ics este egala cu Icu. Protectia la suprasarcina este reglabila intre 112 si 160 A, iar protectia magnetica instantanee este reglabila intre 800 si 1600 A. Tensiunea nominala de izolare este de 1000 V, iar tensiunea nominala de tinere la impuls este de 8 kV. Produsul este testat conform IEC EN 60947 2.

Montajul standard se realizeaza pe panou. Pentru varianta cu 4 poli, dimensiunile sunt de 120 mm latime, 140 mm inaltime si 81.6 mm adancime, iar greutatea este de aproximativ 1.7 kg. Conectarea se face prin terminale cadru amplasate frontal, cu capacitate pentru conductoare de 4 pana la 95 mm2 si cuplu de strangere de 8 Nm. Alimentarea poate fi realizata de sus sau de jos. Pentru instalatii care necesita montaj pe sina DIN exista adaptor compatibil, disponibil separat.

Gradul de protectie al aparatului este IP20, iar bornele sunt indicate cu protectie IP40. Poate fi utilizat la temperaturi ambientale intre minus 40 si plus 70 grade C, la o altitudine de pana la 2000 m fara reducerea parametrilor nominali. Instalarea, reglajul declansatoarelor si verificarea cuplului de strangere trebuie realizate numai de personal calificat, dupa dimensionarea corecta a cablurilor, a curentului de sarcina si a nivelului de scurtcircuit disponibil in instalatie.

Intrebari frecvente

Pentru ce tip de aplicatii este recomandat acest intrerupator automat de putere?

Este destinat in principal distributiei de energie in tablouri electrice comerciale si industriale, pentru protectia circuitelor trifazate impotriva suprasarcinilor si scurtcircuitelor.

Ce reglaje de protectie sunt disponibile?

Declansatorul termic pentru suprasarcina este reglabil intre 112 si 160 A, iar declansatorul magnetic instantaneu pentru scurtcircuit este reglabil intre 800 si 1600 A.

Care este capacitatea de rupere la scurtcircuit?

Capacitatea nominala de rupere Icu este de 36 kA la 415 V AC si 6 kA la 690 V AC. Capacitatea de rupere in functionare Ics este egala cu Icu.

Cum se monteaza si ce conductoare accepta?

Se monteaza standard pe panou. Terminalele cadru accepta conductoare cu sectiunea intre 4 si 95 mm2, iar cuplul de strangere indicat este de 8 Nm. Alimentarea poate fi realizata de sus sau de jos.

Poate fi montat pe sina DIN?

Montajul standard este pe panou. Pentru montaj pe sina DIN poate fi utilizat un adaptor compatibil, disponibil separat.
