Descriere

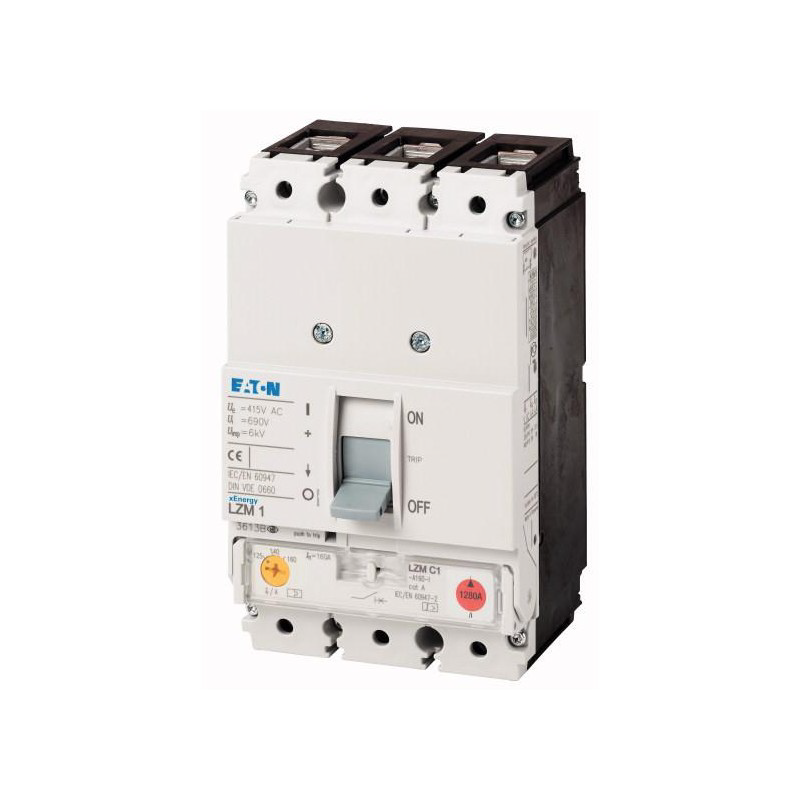

Acest intrerupator automat de putere cu carcasa turnata este destinat protectiei sistemelor electrice si a cablurilor in tablouri de distributie, aplicatii comerciale sau instalatii industriale. Constructia cu 3 poli si declansator termomagnetic asigura protectie la suprasarcina si declansare rapida la scurtcircuit. Este adecvat inclusiv pentru utilizare in sisteme de alimentare nelegate la pamant la tensiunea de 690 V.

Curentul nominal este de 80 A, iar tensiunea nominala si tensiunea de izolatie Ui sunt de 690 V AC. Reglajul termic la suprasarcina Ir este disponibil intre 63 si 80 A, iar pragul de declansare instantanee Ii este reglabil intre 480 si 800 A. Capacitatea nominala de rupere la scurtcircuit Ics este de 55 kA la 230 V, 36 kA la 400/415 V, 22,5 kA la 440 V si 6 kA la 525 V, la 50/60 Hz. Capacitatea de inchidere la scurtcircuit Icm ajunge la 76 kA la 400/415 V, iar timpul total de intrerupere la scurtcircuit este sub 10 ms.

Aparatul are dimensiunile de 88 x 145 x 90 mm si o masa de 1,014 kg. Se monteaza fix in tablou, iar montajul optional pe sina DIN tip omega este posibil. Conexiunile circuitului principal sunt pozitionate frontal, iar alimentarea poate fi realizata din directia necesara. Bornele standard sunt de tip cutie; pentru conductoare de cupru se accepta, in functie de modul de conectare, sectiuni de pana la 95 mm2 pentru un conductor. Comanda locala se realizeaza prin maneta basculanta.

Gradul de protectie al aparatului este IP20, iar protectia la contact direct este conforma cu DIN EN 50274/VDE 0106 partea 110. Pentru montaj in usa de tablou, partea frontala poate atinge IP66 prin utilizarea unui maner rotativ cu cuplaj de usa; cu rama izolanta este indicat IP40. Produsul este conform RoHS si certificat conform IEC/EN 60947 si VDE 0660. Instalarea, alegerea sectiunii conductoarelor, reglajele protectiei si verificarea nivelului de scurtcircuit trebuie realizate de personal calificat, in conformitate cu proiectul tabloului si instructiunile de instalare.

Intrebari frecvente

Pentru ce se utilizeaza acest intrerupator automat de putere?

Este utilizat pentru protectia circuitelor electrice si a cablurilor impotriva suprasarcinilor si scurtcircuitelor, in tablouri de distributie si instalatii de forta.

Care este capacitatea de rupere la 400 V?

Capacitatea nominala de rupere la scurtcircuit Ics este de 36 kA la 400/415 V AC, 50/60 Hz.

Se poate monta pe sina DIN?

Da. Aparatul este destinat montajului fix in tablou, iar montajul optional pe sina DIN tip omega este posibil.

Ce reglaje de protectie sunt disponibile?

Protectia la suprasarcina Ir este reglabila intre 63 si 80 A, iar declansarea instantanee la scurtcircuit Ii este reglabila intre 480 si 800 A.

Ce grad de protectie are aparatul?

Gradul de protectie standard este IP20. In configuratie cu maner rotativ cu cuplaj de usa, partea frontala poate avea grad de protectie IP66.
