Descriere

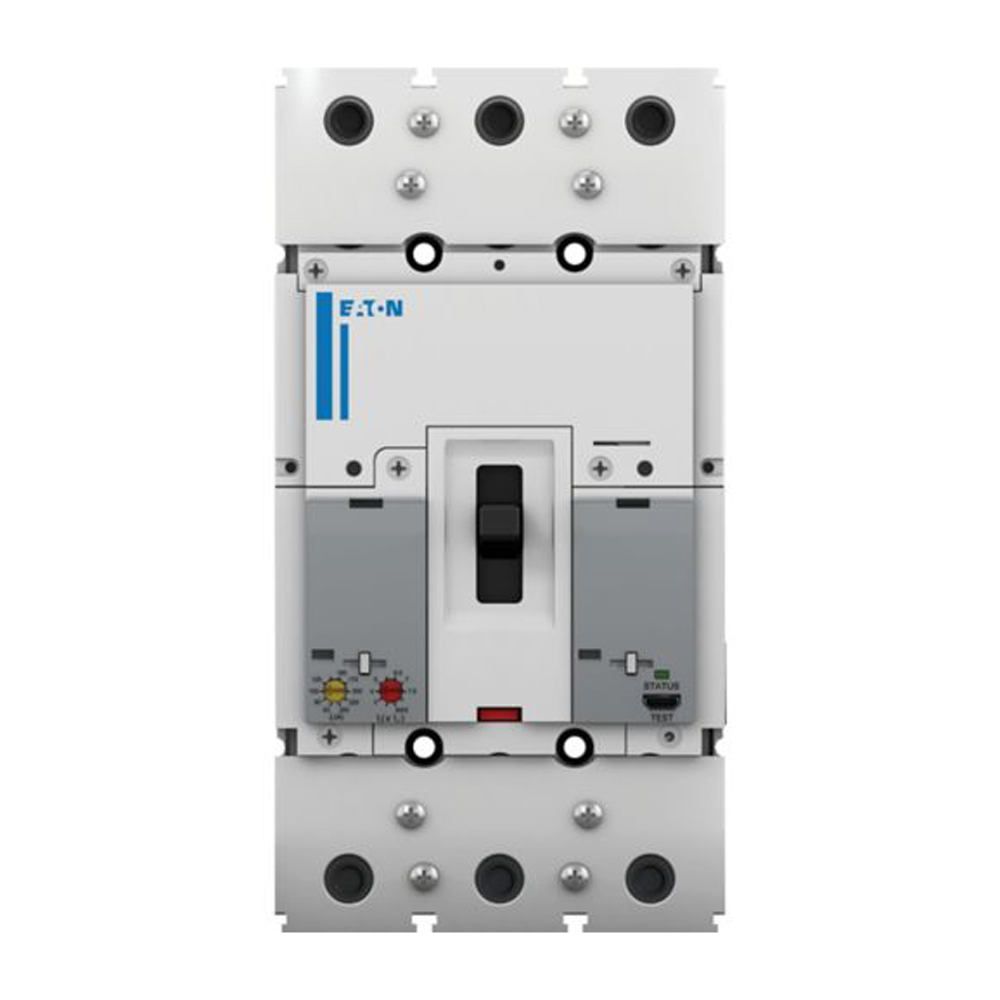

Acest intrerupator automat de putere cu 3 poli este destinat protectiei circuitelor de distributie si a cablurilor impotriva suprasarcinilor si scurtcircuitelor. Face parte din constructia fixa de marime PDE2 si este adecvat pentru integrarea in tablouri electrice de distributie din aplicatii rezidentiale extinse, comerciale sau industriale, atunci cand parametrii retelei si nivelul de scurtcircuit calculat corespund caracteristicilor aparatului.

Curentul nominal, respectiv curentul permanent admis, este de 200 A. Aparatul utilizeaza un declansator termomagnetic reglabil: reglajul termic este intre 0,8 si 1 x In, iar declansarea magnetica este reglabila intre 5 si 8 x In. Capacitatea limita de rupere Icu este de 36 kA la 400/415 V AC, 50 Hz; la 240 V AC este de 50 kA, iar la 440 V AC este de 30 kA. Capacitatea de rupere in serviciu Ics este de 36 kA la 400/415 V AC. Tensiunea operationala nominala este de pana la 440 V AC sau 250 V DC, tensiunea de izolatie Ui este 800 V, iar tensiunea nominala de impuls Uimp este 8 kV pentru contactele principale.

Montajul se realizeaza fix, in interiorul unui tablou corespunzator, iar conectarea conductoarelor se face prin borne cu surub standard. Alimentarea poate fi pozitionata vertical sau la 90 de grade in toate directiile, conform configuratiei instalatiei. Pentru functionare corecta, sectiunea conductoarelor, cuplul de strangere, separarea fazelor si alegerea accesoriilor trebuie stabilite conform documentatiei tehnice si proiectului electric.

Produsul este proiectat pentru instalatii realizate conform IEC/EN 60947 si are categoria de utilizare A. Temperatura de functionare si de depozitare indicata este intre -20 si +70 grade C, iar calibrarea declansatorului este realizata la 40 grade C. Echipamentul trebuie selectat dupa calculul curentului de sarcina si al curentului de scurtcircuit disponibil, montat de personal calificat si utilizat exclusiv in tablouri care asigura protectia necesara la atingere; gradul IP2X se obtine cu accesorii de protectie la atingere.

Intrebari frecvente

Pentru ce aplicatii este recomandat acest intrerupator automat de putere?

Este destinat protectiei circuitelor de distributie si a cablurilor in tablouri electrice, in aplicatii unde sunt necesari 3 poli, curent nominal de 200 A si capacitate de rupere de 36 kA la 400/415 V AC.

Ce reglaje ofera declansatorul termomagnetic?

Reglajul termic este intre 0,8 si 1 x In, iar pragul magnetic este reglabil intre 5 si 8 x In. Aceste setari trebuie alese de personal calificat, in functie de cablu, sarcina si studiul de selectivitate.

Care este tensiunea operationala maxima?

Tensiunea operationala nominala este de pana la 440 V AC si 250 V DC. Pentru aplicatia concreta trebuie verificata intotdeauna compatibilitatea cu tensiunea, tipul retelei si curentul de scurtcircuit disponibil.

Cum se conecteaza in tablou?

Aparatul este pentru montaj fix si dispune de conexiuni cu surub. Conductoarele se aleg si se strang conform instructiunilor tehnice, iar instalarea trebuie efectuata cu alimentarea intrerupta, de un electrician calificat.

La ce temperatura poate functiona?

Temperatura de functionare indicata este intre -20 si +70 grade C. Declansatorul este calibrat la 40 grade C, astfel incat conditiile reale din tablou trebuie luate in calcul la proiectare si reglaj.
