Descriere

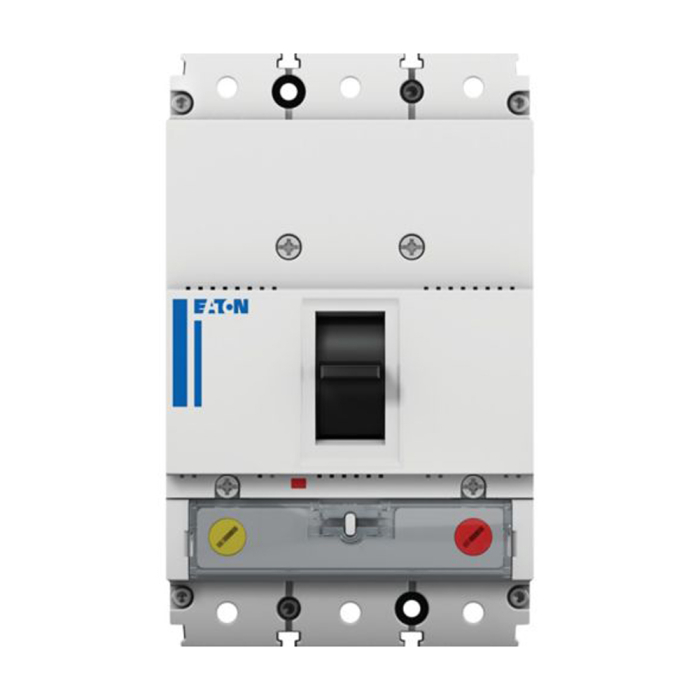

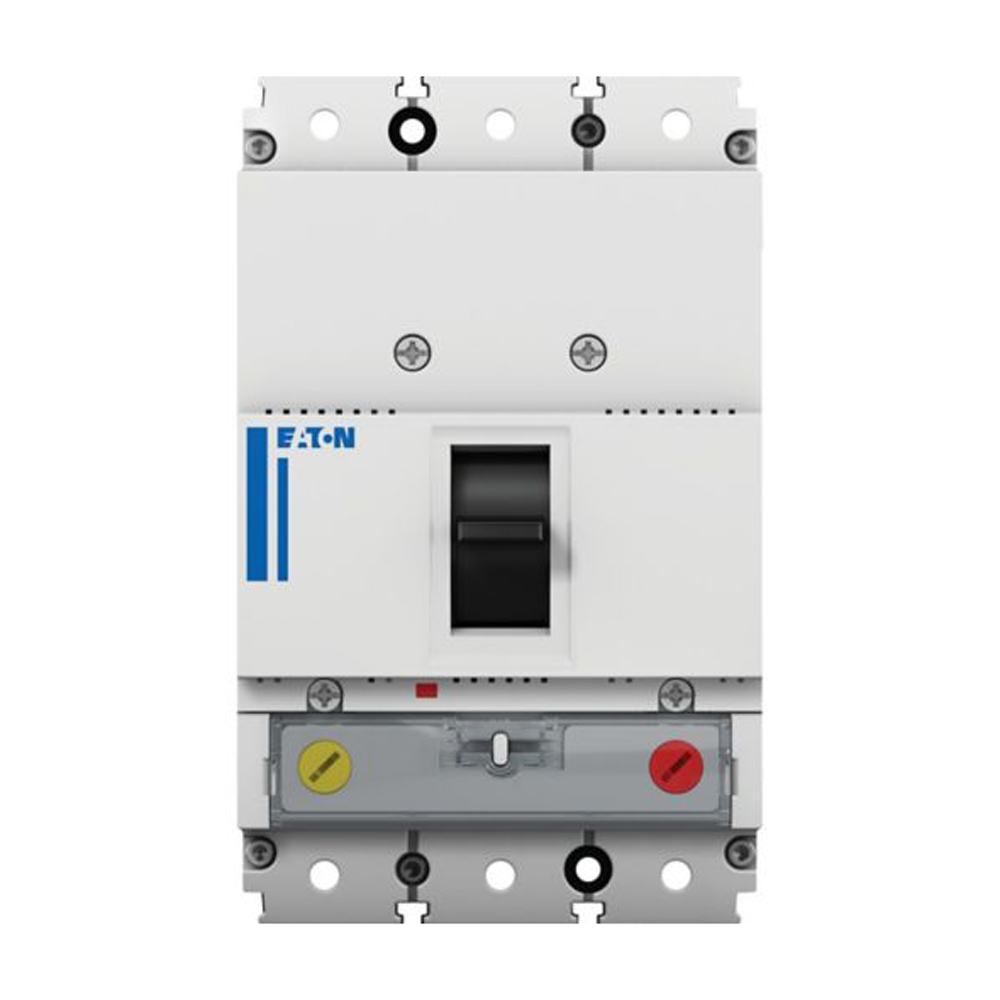

Acest intrerupator automat de putere este destinat protectiei sistemelor si cablurilor din instalatii electrice de joasa tensiune. Constructia cu 3 poli il recomanda pentru circuite trifazate, in tablouri de distributie rezidentiale complexe, comerciale sau industriale, unde este necesara protectia la suprasarcina si scurtcircuit. Aparatul face parte din rama constructiva PDE1 si utilizeaza mecanism de declansare termomagnetica cu reglaj termic si magnetic, calibrat la 40 grade C.

Curentul nominal este de 63 A, iar domeniul de reglaj al protectiei la suprasarcina este 50,4-63 A. Reglajul instantaneu pentru protectia la scurtcircuit este 63-630 A. Tensiunea nominala de utilizare este de pana la 440 V AC si 250 V DC, tensiunea nominala de izolatie este 800 V AC, iar tensiunea nominala de tinere la impuls este 6 kV pentru contactele principale si auxiliare. Capacitatea de rupere Icu este de 50 kA la 240 V, 36 kA la 400/415 V si 30 kA la 440 V; capacitatea de rupere in serviciu Ics este de 50 kA la 230 V, 36 kA la 400/415 V si 22,5 kA la 440 V. Dimensiunile sunt 145 x 89 x 87 mm, iar masa este de aproximativ 1,046 kg.

Montajul se realizeaza fix, in interiorul unui tablou electric corespunzator. Conexiunile circuitului principal sunt pozitionate frontal si se realizeaza prin borne tip clema, incluse standard. Alimentarea poate fi orientata vertical sau la 90 grade in toate directiile, facilitand adaptarea la configuratia tabloului. Pentru integrarea corecta se va respecta schema electrica, sectiunea conductoarelor admisa de borne si cuplul de strangere indicat in documentatia de instalare.

Produsul este conform cu IEC/EN 60947, are categoria de supratensiune III, grad de poluare 3 si protectie IP2X. Temperatura admisa pentru exploatare si depozitare este intre -20 si 70 grade C. Durata de viata mecanica declarata este de 25.000 de manevre, iar frecventa maxima de operare este de 120 manevre pe ora. Instalarea, reglajul si verificarea protectiei trebuie realizate numai de personal calificat, cu circuitul scos de sub tensiune si cu verificarea coordonarii la scurtcircuit a intregului ansamblu de tablou.

Intrebari frecvente

Pentru ce tip de instalatie este potrivit acest intrerupator automat?

Este destinat circuitelor trifazate de joasa tensiune si protectiei sistemelor si cablurilor din tablouri electrice rezidentiale complexe, comerciale sau industriale.

Care este domeniul de reglaj al protectiei la suprasarcina?

Protectia termica la suprasarcina poate fi reglata intre 50,4 A si 63 A.

Ce capacitate de rupere are la 400 V?

Capacitatea de rupere este de 36 kA la 400/415 V AC, conform IEC/EN 60947.

Cum se conecteaza in tablou?

Se monteaza fix, iar conexiunile principale se realizeaza frontal prin borne tip clema. Montajul si reglajele trebuie efectuate de personal electric calificat.

In ce interval de temperatura poate functiona?

Temperatura ambientala admisa pentru functionare este intre -20 si 70 grade C.
