Descriere

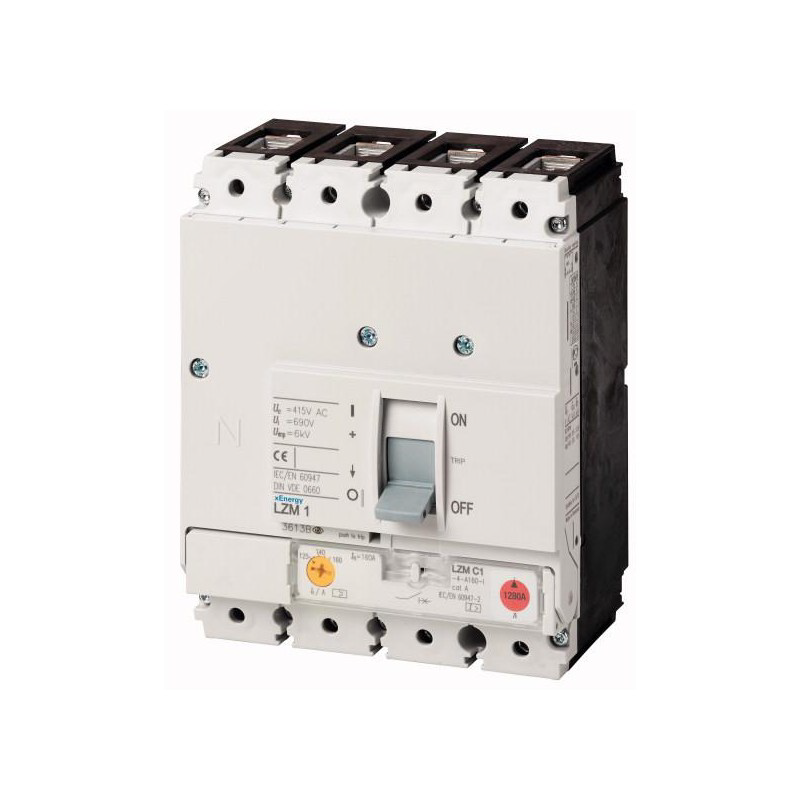

Acest intrerupator automat de putere cu 4 poli este destinat protectiei circuitelor de distributie, a cablurilor si a echipamentelor din tablouri electrice. Solutia este potrivita pentru aplicatii rezidentiale de mari dimensiuni, comerciale sau industriale, unde este necesara protectia fiabila la suprasarcina si scurtcircuit. Poate fi utilizat inclusiv in sisteme de alimentare nelegate la pamant, la tensiunea de 690 V.

Aparatul are curent nominal de 125 A si unitate de declansare termomagnetica. Reglajul protectiei la suprasarcina este disponibil in intervalul 100-125 A, iar capacitatea nominala de rupere la scurtcircuit este de 36 kA la 400 V. Tensiunea nominala este de 690 V AC. Produsul are 4 poli, categoria de utilizare A conform IEC/EN 60947-2, grad de protectie IP20 si respecta cerintele RoHS, VDE 0660, IEC si IEC/EN 60947.

Montajul se realizeaza fix in interiorul tabloului electric, cu posibilitate de montare pe sina DIN cu profil palarie. Conectarea circuitului principal se face prin borne cu clema de cadru, iar alimentarea poate fi realizata din directia necesara proiectului. Dimensiunile compacte, de aproximativ 88 x 120 x 145 mm, permit integrarea eficienta in echipamente de distributie si automatizare.

Selectarea, reglarea si instalarea trebuie efectuate de personal calificat, conform schemei electrice, instructiunilor de montaj si normativelor aplicabile. In cazul in care curentul de scurtcircuit prezumat la locul instalarii depaseste capacitatea de rupere a aparatului, este necesara utilizarea unei sigurante de rezerva dimensionate corect. Gradul IP20 ofera protectie de baza la atingere, iar aparatul trebuie montat intr-o incinta sau un tablou care asigura nivelul de protectie necesar aplicatiei.

Intrebari frecvente

Pentru ce se utilizeaza acest intrerupator automat de putere?

Este utilizat pentru protectia instalatiilor, cablurilor si echipamentelor electrice impotriva suprasarcinilor si scurtcircuitelor, in special in tablouri de distributie comerciale si industriale.

Care este curentul nominal al aparatului?

Curentul nominal este de 125 A, iar protectia la suprasarcina poate fi reglata in intervalul 100-125 A.

Ce tensiune nominala suporta intrerupatorul?

Tensiunea nominala a aparatului este de 690 V AC. Este indicat si pentru utilizare in sisteme de alimentare nelegate la pamant la 690 V.

Care este capacitatea de rupere la scurtcircuit?

Capacitatea nominala de rupere la scurtcircuit este de 36 kA la 400 V.

Poate fi montat pe sina DIN?

Da, aparatul permite montaj optional pe sina DIN cu profil palarie, precum si montaj fix in tabloul electric.
