Descriere

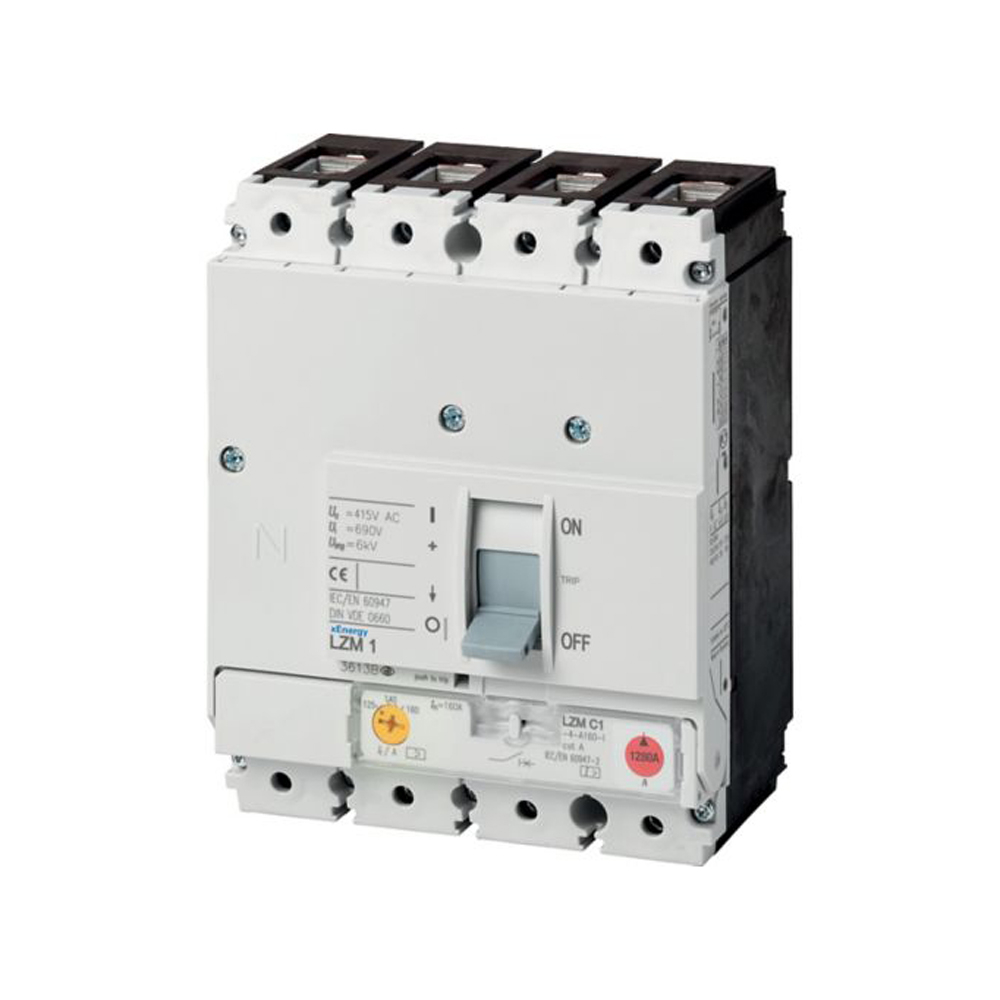

Intrerupatorul automat de putere cu carcasa turnata este destinat protectiei instalatiilor de distributie si a cablurilor impotriva suprasarcinilor si scurtcircuitelor. Constructia cu 4 poli permite utilizarea in circuite trifazate cu conductor de nul, iar mecanismul cu maneta frontala faciliteaza comanda locala a aparatului in tablouri electrice rezidentiale, comerciale sau industriale.

Aparatul are curent nominal de 80 A si tensiune nominala de utilizare de pana la 690 V AC, cu tensiune nominala de izolatie Ui de 690 V AC. Protectia termica la suprasarcina este reglabila intre 63 si 80 A, iar declansarea magnetica instantanee este reglabila intre 480 si 800 A. Capacitatea nominala de rupere la scurtcircuit Ics este de 36 kA la 400/415 V AC, 55 kA la 230 V AC, 22,5 kA la 440 V AC si 6 kA la 525 V AC, conform IEC/EN 60947.

Este un aparat cu montaj fix, cu posibilitate de montare optionala pe sina DIN tip palarie. Conexiunile circuitului principal sunt amplasate frontal si pot fi alimentate din directia necesara. Bornele permit conectarea conductoarelor de cupru si aluminiu in limitele indicate de producator; pentru conductoare de cupru, capacitatea maxima ajunge pana la 95 mm2 la borna tunel, in functie de tipul conductorului si metoda de conectare. Dimensiunile sunt de 145 x 120 x 88 mm, iar greutatea este de aproximativ 1,324 kg.

Gradul de protectie al aparatului este IP20, iar bornele trebuie protejate corespunzator prin proiectarea tabloului. Pentru actionare de la usa, protectia frontala poate ajunge la IP66 atunci cand se utilizeaza un maner rotativ cu cuplare la usa, iar cu rama izolanta poate ajunge la IP40. Aparatul este conform RoHS si standardelor IEC, VDE 0660 si IEC/EN 60947; instalarea, reglajul si verificarea protectiilor trebuie realizate de personal calificat, cu respectarea schemei de montaj si a conditiilor de scurtcircuit din instalatie.

Intrebari frecvente

Care este curentul nominal al intrerupatorului automat?

Curentul nominal este de 80 A, iar protectia termica la suprasarcina poate fi reglata intre 63 A si 80 A.

Ce capacitate de rupere are la 400 V?

Capacitatea nominala de rupere la scurtcircuit Ics este de 36 kA la 400/415 V AC, conform IEC/EN 60947.

Poate fi utilizat intr-un circuit trifazat cu nul?

Da. Aparatul are 4 poli si este conceput pentru utilizarea in circuite trifazate care includ conductor de nul.

Cum se monteaza intrerupatorul?

Aparatul este prevazut pentru montaj fix in tablou, iar montarea optionala pe sina DIN tip palarie este posibila conform configuratiei de instalare. Conectarea si reglajele trebuie efectuate de personal calificat.

Ce grad de protectie are?

Gradul de protectie al aparatului este IP20. In cazul utilizarii unui maner rotativ cu cuplare la usa, protectia frontala poate ajunge la IP66.
