Descriere

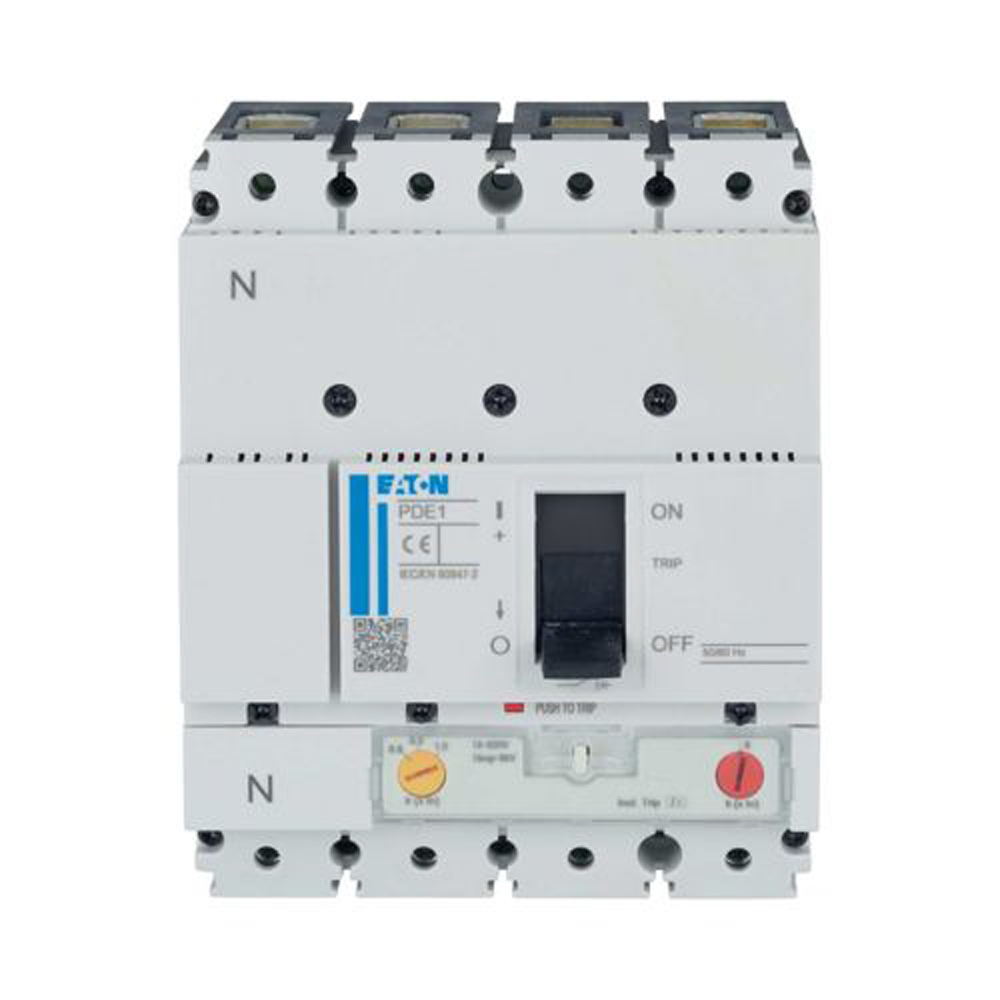

Intrerupatorul automat de putere in carcasa turnata este destinat protectiei circuitelor si cablurilor in instalatii de distributie de joasa tensiune. Configuratia cu 4 poli permite utilizarea in tablouri electrice trifazate cu neutru, pentru aplicatii rezidentiale complexe, comerciale sau industriale. Aparatul utilizeaza protectie termomagnetica si este prevazut cu maneta tip rocker pentru actionare manuala.

Curentul nominal este de 160 A, iar reglajul protectiei la suprasarcina Ir este disponibil intre 128 A si 160 A. Protectia magnetica instantanee Ii poate fi reglata intre 800 A si 1280 A. Tensiunea nominala de utilizare in curent alternativ este cuprinsa intre 220 V si 440 V, iar tensiunea nominala in curent continuu este de 250 V. Tensiunea nominala de izolatie Ui este de 800 V AC, iar tensiunea nominala de tinere la impuls Uimp este de 6 kV.

Capacitatea nominala de intrerupere la scurtcircuit Ics este de 35 kA la 230 V, 25 kA la 400/415 V si 15 kA la 440 V, la 50/60 Hz. Conectarea circuitului principal se realizeaza frontal, prin borne tip box cu clema de cadru. Aparatul are montaj fix, iar montajul pe sina DIN cu profil omega este optional. Dimensiunile sunt de 146 mm adancime, 120 mm latime si 87 mm inaltime, cu masa de aproximativ 1,325 kg.

Produsul are grad de protectie IP2X, categorie de supratensiune III, grad de poluare 3 si categorie de utilizare A. Este conform cu cerintele RoHS si cu standardele IEC/EN 60947. Domeniul declarat pentru temperatura ambianta de functionare si depozitare este intre -20 grade C si 70 grade C. Reglajele, sectiunea conductoarelor, cuplurile de strangere, calculul incalzirii in tablou si verificarea nivelului de scurtcircuit trebuie stabilite de personal calificat, in conformitate cu proiectul instalatiei si instructiunile de montaj.

Intrebari frecvente

Pentru ce este utilizat un intrerupator automat de putere cu 4 poli?

Este utilizat pentru protectia la suprasarcina si scurtcircuit a circuitelor si cablurilor din tablouri de distributie trifazate, inclusiv in aplicatii unde este necesara comutarea si protectia conductorului de neutru.

Ce reglaje de protectie sunt disponibile?

Protectia termica la suprasarcina poate fi reglata intre 128 A si 160 A, iar protectia magnetica instantanee poate fi reglata intre 800 A si 1280 A.

Care este capacitatea de intrerupere la 400 V?

Capacitatea nominala de intrerupere la scurtcircuit Ics este de 25 kA la 400/415 V, 50/60 Hz.

Poate fi montat pe sina DIN?

Aparatul este destinat montajului fix, iar montajul pe sina DIN cu profil omega este disponibil optional. Configuratia finala trebuie verificata in functie de tablou si de accesoriile de montaj utilizate.

Ce trebuie verificat inainte de instalare?

Instalarea trebuie realizata de personal calificat. Se verifica tensiunea retelei, curentul de sarcina, nivelul de scurtcircuit, sectiunea conductoarelor, cuplurile de strangere, spatiile de montaj si conditiile termice din interiorul tabloului.
