Descriere

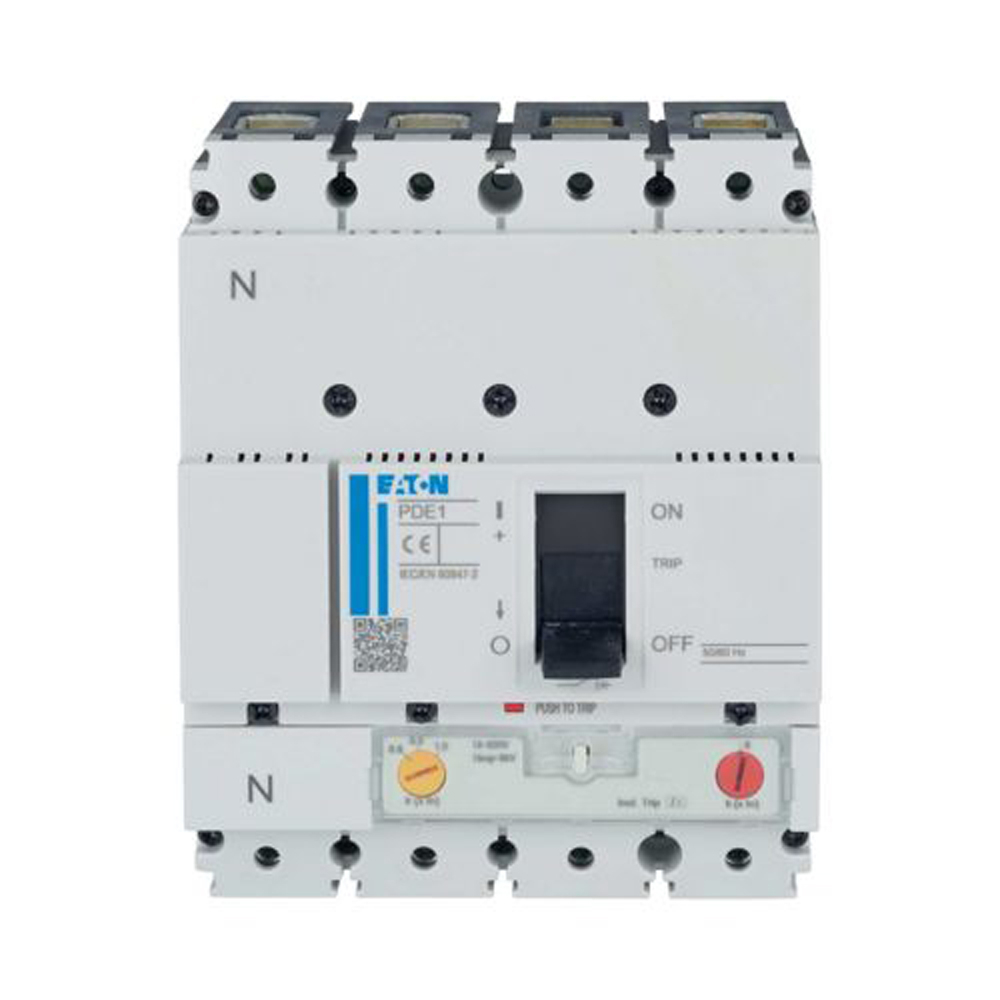

Intrerupatorul automat de putere cu 4 poli este destinat protectiei circuitelor de distributie si a cablurilor impotriva suprasarcinilor si scurtcircuitelor. Constructia compacta din cadrul PDE1 il recomanda pentru tablouri electrice rezidentiale complexe, comerciale si industriale unde este necesara intreruperea simultana a patru conductoare. Aparatul are protectie termomagnetica reglabila si este prevazut pentru protectia sistemelor si cablurilor.

Curentul nominal este de 63 A, iar tensiunea nominala de utilizare in curent alternativ este 220-440 V AC. Capacitatea nominala de rupere Ics conform IEC/EN 60947 este de 50 kA la 230 V AC, 36 kA la 400/415 V AC si 22,5 kA la 440 V AC, la 50/60 Hz. Tensiunea nominala de izolatie Ui este de 800 V AC, iar tensiunea nominala de tinere la impuls Uimp este de 6 kV pentru contactele principale si auxiliare. Reglajul de suprasarcina Ir este disponibil intre 50,4 si 63 A, iar pragul de declansare instantanee Ii este reglabil intre 63 si 630 A.

Aparatul are borne principale tip cutie, cu conectare frontala, si este destinat montajului fix in carcasa sau tablou. Montajul pe sina DIN cu profil palarie este optional. Alimentarea poate fi realizata vertical sau la 90 de grade in toate directiile, in functie de configuratia tabloului. Dimensiunile produsului sunt 146 x 120 x 87 mm, iar masa este de aproximativ 1,325 kg. Actionarea se face prin maneta basculanta, iar durata de viata mecanica declarata este de 25000 de operatii.

Produsul este conform RoHS, certificat IEC si IEC/EN 60947, are categoria de utilizare A, categoria de supratensiune III si gradul de poluare 3. Gradul de protectie este IP2X. Temperatura ambientala admisa pentru functionare si depozitare este intre -20 grade C si 70 grade C. Instalarea, reglarea protectiilor si verificarea capacitatii de rupere fata de curentul de scurtcircuit disponibil trebuie realizate de personal calificat, cu respectarea proiectului electric si a instructiunilor de montaj.

Intrebari frecvente

Pentru ce este utilizat un intrerupator automat de putere cu 4 poli?

Este utilizat pentru protectia circuitelor de distributie si a cablurilor impotriva suprasarcinilor si scurtcircuitelor, cu intreruperea simultana a patru poli.

Care este capacitatea de rupere la 400 415 V AC?

Capacitatea nominala de rupere Ics este de 36 kA la 400/415 V AC, la 50/60 Hz.

Protectia la suprasarcina este reglabila?

Da. Reglajul termic de suprasarcina Ir poate fi setat intre 50,4 A si 63 A, iar declansarea instantanee Ii intre 63 A si 630 A.

Cum se poate monta aparatul in tablou?

Este destinat montajului fix in carcasa sau tablou; montajul pe sina DIN cu profil palarie este posibil optional. Conectarea circuitului principal se realizeaza frontal, prin borne tip cutie.

In ce conditii de temperatura poate functiona?

Temperatura ambientala admisa pentru functionare si depozitare este intre -20 grade C si 70 grade C.
